REGELMÄSSIGE WARTUNG

Um eine dauerhaft gute Leistung des Geräts zu garantieren, müssen Sie das Gerät regelmäßig reinigen.

Warnung

Benutzen Sie kein brennbares Spray zum Reinigen des Geräts. Wenn Gas vom Spray mit heißen elektrischen Komponenten oder mit der Fixiereinheit innerhalb des Geräts in Kontakt kommt, könnte es zu Feuer oder einem elektrischen Schlag kommen.

Vorsicht

  • Benutzen Sie keine Lösungsmittel, Benzol oder ähnliche flüchtige Reinigungsmittel für die Reinigung des Geräts. Das Gehäuse könnte dadurch beschädigt oder verfärbt werden.
  • Wischen Sie die spiegelartige Oberfläche des Bedienfelds mit einem weichen Tuch vorsichtig ab (siehe rechts). Wenn Sie ein hartes Tuch verwenden oder zu stark reiben, kann es zu Beschädigungen der Oberfläche kommen.

REINIGUNG DES VORLAGENGLASES UND DES AUTOMATISCHEN ORIGINALEINZUGS

Wischen Sie die Teile mit einem sauberen, weichen Tuch ab.
Feuchten Sie das Tuch gegebenenfalls mit etwas Wasser oder einer neutralen Reinigungsflüssigkeit an. Wischen Sie anschließend mit einem sauberen, trockenen Tuch nach.
Beispiele für Linien auf den Bildern

Vorlagenglas

Dokumentenabdeckung

SCANBEREICH

Enthält das gescannte Bild bei Verwendung des automatischen Originaleinzugs schwarze oder weiße Linien, reinigen Sie den Scanbereich (das dünne lange Glas neben dem Vorlagenglas).

Öffnen Sie den automatischen Dokumenteneinzug und entfernen Sie den Glasreiniger.

Reinigen Sie den Dokumentenscanbereich auf dem Vorlagenglas mit dem Glasreiniger.

Ersetzen Sie den Glasreiniger.

REINIGEN DER LASEREINHEIT

Wenn die Lasereinheit im Gerät verschmutzt ist, können sich im gedruckten Bild Streifenmuster (farbige Streifen) bilden.
Erkennen der von einer verschmutzten Lasereinheit verursachten (farbigen) Streifen

  • Die farbigen Streifen treten stets an derselben Stelle auf.
  • Die farbigen Streifen verlaufen parallel zur Richtung des Papiereinzugs.
  • Die farbigen Streifen treten nicht nur bei der Ausgabe des Kopierers sondern auch auf Druckaufträgen vom Computer auf. (Die Streifen auf Kopien und Druckaufträgen sind identisch.)
Wenn ähnliche Bedingungen auftreten, wie oben beschrieben, reinigen Sie die Lasereinheit gemäß den oben genannten Anweisungen.

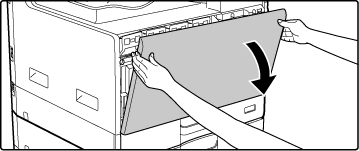

Öffnen Sie die Frontabdeckung.

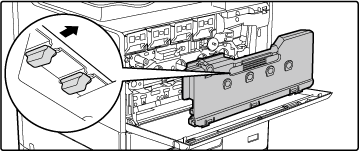

Entfernen Sie den Tonersammelbehälter.

Bewegen Sie den Tonersammelbehälter nach vorne und unten, und ziehen Sie ihn langsam nach oben.

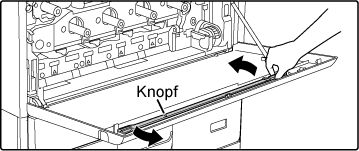

Entnehmen Sie das Reinigungswerkzeug für die Lasereinheit.

Das Reinigungswerkzeug ist an der vorderen Abdeckung angebracht.

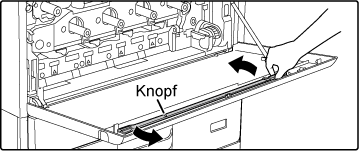

  1. Ziehen Sie den Knopf rechts am Reinigungsgerät, und lösen Sie ihn von der Klemme.
  2. Platzieren Sie den Knopf auf der Rückseite über der Spitze der Klemme.
  3. Drehen Sie das Reinigungsgerät um den Knopf, um es von der linken Klemme zu lösen.

Stellen Sie sicher, dass der Reiniger an der Spitze des Reinigungswerkzeugs nicht verschmutzt ist.

Wenn der Reiniger verschmutzt ist, ersetzen Sie ihn durch einen sauberen. Weitere Informationen über das Austauschen des Reinigers finden Sie in den Schritten 5 bis 7. Wenn der Reiniger nicht schmutzig ist, fahren Sie fort mit Schritt 8.

Entnehmen Sie aus dem Tonersammelbehälter einen Ersatzreiniger.

Die Ersatzreiniger sind im Tonersammelbehälter untergebracht. Greifen Sie den Reiniger am Endstück, und ziehen Sie ihn aus dem Tonersammelbehälter heraus.

Entfernen Sie den verschmutzten Reiniger von der Spitze des Reinigungswerkzeugs.

  1. Halten Sie das Werkzeug an der Position fest, an der Reiniger angebracht ist.
  2. Drücken Sie mit der anderen Hand die Klemme nach unten, die den Reiniger sichert und entnehmen Sie den Reiniger.

Vorsicht

Geben Sie den entnommenen Reiniger in den Tonersammelbehälter zurück.

Bringen Sie den neuen Reiniger am Reinigungswerkzeug an.

Das Reinigungswerkzeug ist an der vorderen Abdeckung angebracht.
  1. Richten Sie den Reinigerhaken mit der Befestigungsöffnung am Reinigungswerkzeug aus.
  2. Halten Sie den Reiniger fest, und schieben Sie das Werkzeug ein.

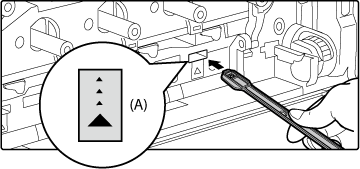

Reinigen Sie die Lasereinheit.

  1. Halten Sie den Reiniger nach unten, und führen Sie das Werkzeug langsam in die zu reinigende Öffnung ein.
    2. Dabei muss der Reiniger nach unten zeigen.
  2. Führen Sie das Reinigungswerkzeug vollständig in die Öffnung ein, und ziehen Sie es wieder heraus.
    3. Ziehen Sie das Reinigungswerkzeug heraus, bis Sie spüren, dass die Spitze keinen Kontakt mehr zur zu reinigenden Oberfläche der Lasereinheit hat.
  3. Wiederholen Sie Schritt (2) zwei oder drei Mal, und entfernen Sie anschließend das Reinigungswerkzeug.

Vorsicht

Berühren Sie nicht die inneren Kabel oder Anschlüsse.

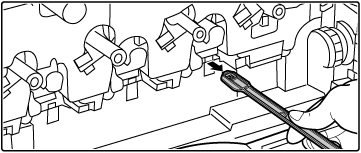

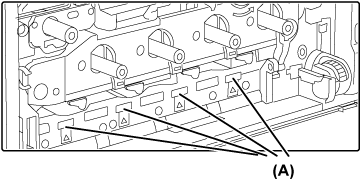

Wiederholen Sie Schritt 8, um alle Öffnungen in der Lasereinheit zu reinigen (4 Öffnungen).

Die Lasereinheit muss an vier Stellen gereinigt werden, einschließlich der in Schritt 8 genannten Stelle. Reinigen Sie alle Öffnungen.

Ersetzen Sie das Reinigungsgerät.

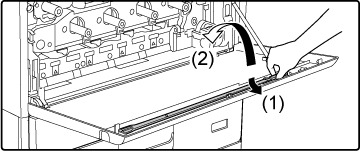

  1. Nachdem Sie das Reinigungsgerät auf den Knopf gelegt und um diesen gedreht haben, befestigen Sie das Ende (die Seite, an der der Reiniger befestigt ist) an der linken Klemme.
  2. Positionieren Sie die rechte Seite des Reinigungsgeräts auf der Klemme, um es auf der nächstgelegene Seite anzubringen.
  3. Drehen Sie das Reinigungsgerät auf die Klemme.

Drücken Sie den Tonersammelbehälter in das Gerät.

Drücken Sie ihn hinein, bis Sie ein "Klicken" hören. Dieses bestätigt, dass die linken und rechten Verriegelungen verschlossen sind.

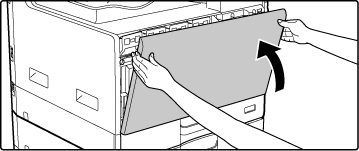

Schließen Sie die vordere Abdeckung.

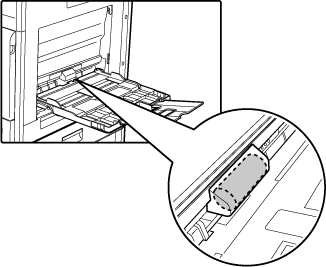

REINIGEN DER EINZUGSROLLE DES MANUELLEN EINZUGS

Wenn beim Einziehen von Umschlägen oder dickem Papier über den manuellen Einzug häufig Papierstaus auftreten, wischen Sie die Oberfläche der Einzugsrolle mit einem sauberen, weichen Tuch ab, das mit Wasser oder einer neutralen Reinigungsflüssigkeit befeuchtet wurde.

REINIGEN DER EINZUGSROLLE DES PAPIEREINZUGS

Wenn auf dem gescannten Original bei der Verwendung des automatischen Originaleinzugs Linien oder Verschmutzungen auftreten, wischen Sie die Oberfläche der Rolle mit einem sauberen, weichen Tuch ab, das mit Wasser befeuchtet wurde.

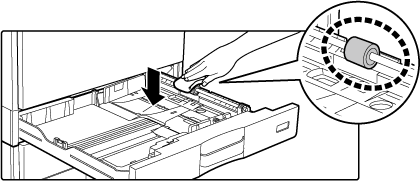

REINIGEN DER EINZUGSROLLE DES FACHS

Wenn es in einem Fach häufig zu einem Papierstau kommt, drücken Sie die Mitte der Druckplatte nach unten, bis sie einrastet, und wischen Sie die Oberfläche der Einzugsrolle mit einem sauberen, weichen Tuch ab, das mit Wasser befeuchtet wurde.
