MAINTENANCE RÉGULIÈRE

Afin de maintenir les performances de qualité supérieure de la machine, nettoyez régulièrement la machine.

Avertissement

N'utilisez pas de spray inflammable pour nettoyer la machine. Si du gaz entre en contact avec des composants électriques chauds ou l'unité de fusion à l'intérieur de la machine, cela peut entraîner un incendie ou un choc électrique.

Attention

  • N'utilisez pas de diluant, de benzène, ni d'agents de nettoyage volatiles similaires pour nettoyer la machine. Ils risquent de détériorer ou décolorer le boîtier.
  • Utilisez un chiffon doux pour essuyer doucement la saleté de la zone du panneau de commande présentant une finition de type miroir (illustré à droite). Si vous utilisez un chiffon rigide ou frottez fort, la surface risque d'être endommagée.

NETTOYAGE DE LA VITRE D'EXPOSITION ET DU CHARGEUR AUTOMATIQUE DE DOCUMENTS

Essuyez les parties avec un chiffon propre et doux.
Si nécessaire, humidifiez le chiffon avec de l'eau ou une faible quantité de détergent neutre. Ensuite, nettoyez-le à l'aide d'un chiffon sec propre.
Exemples de lignes dans l'image

Vitre d'exposition

Feuille de plaque arrière

ZONE DE NUMÉRISATION

Si des lignes noires ou des lignes blanches apparaissent sur les images numérisées avec le chargeur automatique de documents, nettoyez la zone de numérisation (la longue vitre fine près de la vitre d'exposition).

Ouvrez le chargeur automatique de documents et retirez le lave-vitre.

Nettoyez la zone de numérisation des documents sur la vitre d’exposition à l’aide du lave-vitre.

Reposez le lave-vitre.

NETTOYAGE DE L'UNITÉ LASER

Si l'unité laser à l'intérieur de la machine devient sale, des motifs de lignes (lignes de couleur) risquent de se former sur l'image imprimée.
Identification des lignes (lignes de couleur) créées par une unité laser sale

  • Les lignes de couleur apparaissent toujours au même endroit.
  • Les lignes de couleur sont parallèles au sens d'alimentation du papier.
  • Les lignes de couleur apparaissent non seulement sur les copies, mais également sur les travaux imprimés à partir d'un ordinateur. (Les mêmes lignes apparaissent sur les copies et les impressions.)
Si des conditions similaires à celles ci-dessus se produisent, nettoyez l'unité laser en suivant les explications ci-dessous.

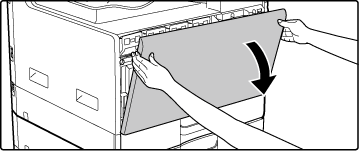

Ouvrez le capot avant.

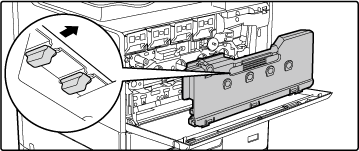

Retirez la cartouche de récupération du toner.

Inclinez la cartouche de récupération du toner vers l'avant et le bas, puis soulevez-la lentement.

Retirez l'outil de nettoyage de l'unité laser.

L'outil de nettoyage est fixé au capot avant.
  1. Tirez le bouton à droite de l'outil de nettoyage pour le libérer du crochet.
  2. Placez le bouton à l'arrière, au-dessus du crochet.
  3. Tournez l'outil de nettoyage autour du bossage pour le libérer du crochet gauche.

Vérifiez que le dispositif de nettoyage à l'extrémité de l'outil de nettoyage n'est pas sale.

Si le dispositif de nettoyage est sale, retirez-le de l'outil de nettoyage et remplacez-le par un dispositif propre. Pour connaître la procédure de remplacement du dispositif de nettoyage, reportez-vous aux étapes 5 à 7. Si le dispositif de nettoyage n'est pas sale, passez à l'étape 8.

Retirez un dispositif de nettoyage de remplacement de la cartouche de récupération du toner.

Les dispositifs de nettoyage de remplacement sont stockés sur la cartouche de récupération du toner. Saisissez l'extrémité du dispositif de nettoyage et retirez-le de la cartouche de récupération du toner.

Retirez le dispositif de nettoyage sale de l'extrémité de l'outil de nettoyage.

  1. Saisissez fermement l'outil sur lequel le dispositif de nettoyage est fixé.
  2. Utilisez votre autre main pour appuyer sur le crochet qui bloque le dispositif de nettoyage et retirez ce dernier.

Attention

Remettez le dispositif de nettoyage retiré en place sur la cartouche de récupération du toner.

Fixez le nouveau dispositif de nettoyage sur l'outil de nettoyage.

L'outil de nettoyage est fixé au capot avant.
  1. Alignez le crochet du dispositif de nettoyage avec l'orifice de fixation dans l'outil de nettoyage.
  2. Maintenez fermement le dispositif de nettoyage et enfoncez l'outil de nettoyage.

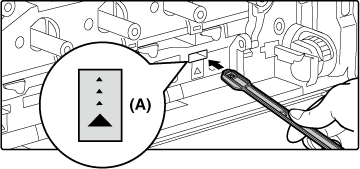

Nettoyez l'unité laser.

  1. Dirigez le dispositif de nettoyage vers le bas et insérez lentement l'outil dans l'orifice à nettoyer.
    2. Veillez à bien diriger le dispositif de nettoyage vers le bas.
  2. Insérez complètement l'outil de nettoyage dans l'orifice, puis retirez-le.
    3. Sortez l'outil de nettoyage jusqu'à ce que vous sentiez que la pointe de l'outil ne touche plus la surface de nettoyage de l'unité laser.

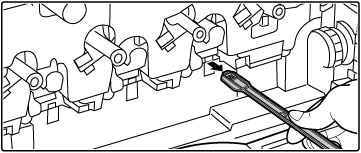

  3. Répétez l'étape 2 deux ou trois fois, puis retirez l'outil de nettoyage.

Attention

Ne touchez pas les câbles ou les connecteurs internes.

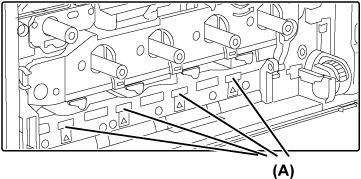

Répétez l'étape 8 pour nettoyer tous les orifices (4 orifices) de l'unité laser.

L'unité laser est nettoyée à 4 emplacements, y compris l'emplacement nettoyé à l'étape 8. Nettoyez tous les orifices.

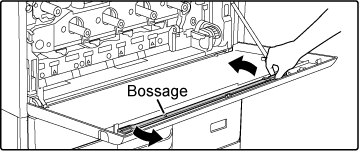

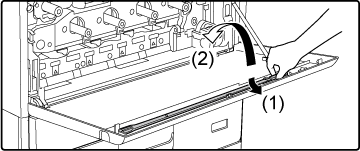

Replacez l'outil de nettoyage.

  1. Engagez l'outil de nettoyage sur le bossage, faites-le tourner autour, puis placez l'extrémité (côté du dispositif de nettoyage) sur le crochet à gauche.
  2. Positionnez le côté droit de l'outil de nettoyage sur le crochet pour le remettre en place.
  3. Tournez l'outil de nettoyage sur le crochet.

Enfoncez la cartouche de récupération du toner dans la machine.

Enfoncez-la jusqu'à ce que vous entendiez un déclic qui vous indique que les verrous gauche et droit sont engagés.

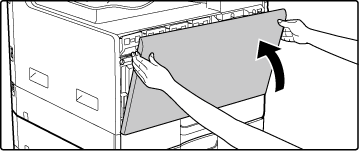

Fermez le capot avant.

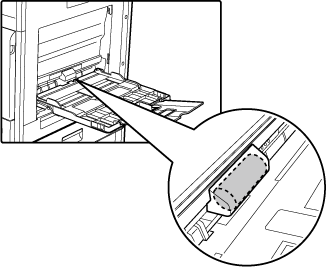

NETTOYAGE DU ROULEAU D'ALIMENTATION DU MAGASIN AUXILIAIRE

Si des bourrages papier se produisent fréquemment lors de l'alimentation des enveloppes ou du papier épais via le plateau d'alimentation auxiliaire, nettoyez la surface du rouleau d'alimentation à l'aide d'un chiffon doux propre imbibé d'eau ou de détergent neutre.

NETTOYAGE DU ROULEAU D'ALIMENTATION DU PAPIER

Si des lignes ou autres traces de saleté apparaissent sur le document original numérisé lors de l'utilisation du chargeur automatique de document, nettoyez la surface du rouleau à l'aide d'un chiffon doux propre imbibé d'eau.

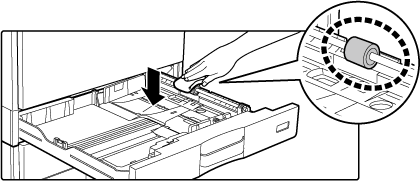

NETTOYAGE DU ROULEAU D'ALIMENTATION DU MAGASIN

Si des bourrages papier se produisent fréquemment dans le magasin, appuyez au centre de la plaque de pression jusqu'au déclic et nettoyez la surface du rouleau d'alimentation à l'aide d'un chiffon doux propre imbibé d'eau.
