Ebbe a tálcába kerülnek
a beérkezett és kinyomtatott papírok.
Automatikusan adagolja
és beolvassa a többoldalas eredetiket. A 2 oldalas eredetik automatikusan beolvashatók.
USB-eszközt, például
USB-memóriaeszközt lehet vele a készülékhez csatlakoztatni.
Támogatja az USB 2.0 (Hi-Speed) szabványt.

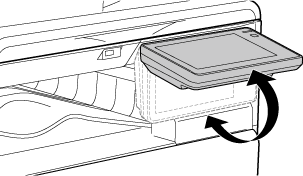

Ezen a panelen található
a tájékoztató lámpa és az érintőpanel.
Az érintőpanel segítségével kezelheti ezeket a funkciókat.
Ez a jelzőfény akkor
világít, ha a készülék hálózati főkapcsolója "
" helyzetben van.
Amíg az [Üzem] gomb közvetlenül a hálózati főkapcsoló bekapcsolását
követően nem működik, kéken villog.
A gombbal be- és kikapcsolhatja a készüléket, valamint energiatakarékos üzemmódba léphet.
Ezt a tálcát használja
a papír kézi adagolásához.
Papír betöltésekor nyissa fel a tálcatoldatot is.
A gép mozgatásakor
ezt fogja meg.
Papír tárolására
szolgál.
Papír tárolására
szolgál.
2 - 4. TÁLCA (ha 500 lapos papíradagoló tálca és állvány/2x500 lapos papírfiók van felszerelve)
Papír tárolására
szolgál.
2 - 4. TÁLCA (ha 500 lapos papíradagoló tálca és állvány/2x500 lapos papírfiók van felszerelve)
Nyissa ki ezt az
ajtót a festékkazetta kicseréléséhez.
* Kiegészítő berendezés.
Hő alkalmazásával
itt fixálódik a továbbított kép a papírra.
Figyelem
A fixáló egység forró. Vigyázzon, nehogy megégesse magát az elakadt papír eltávolítása közben.Csatlakoztassa a
LAN-kábelt ehhez a csatlakozóhoz, ha a készüléket hálózaton használja.
Árnyékolt LAN-kábelt használjon.
A berendezés nem
használja ezt a csatlakozót.
Ez a kazetta tartalmazza
a festéket.
Ha egy festékkazettából kifogy a festék, a kazettát
ki kell cserélni.
Ez a tartály gyűjti
össze a nyomtatás után megmaradt felesleges festéket.
A FESTÉKPORGYŰJTŐ TARTÁLY CSERÉJE
A gép mozgatásakor
ezt fogja meg.
Nyissa ki ezt az
ajtót az elakadt papír eltávolításához.
Ezzel a kapcsolóval
kapcsolhatja be a készülék áramellátását.
Ezt a fedelet nyissa
fel az elakadt eredetik eltávolításához.
Ez a fedél a papíradagoló henger tisztításakor is
nyitva van.
A lapvezetők használatával
biztosítható az eredeti megfelelő beolvasása.
Igazítsa a lapvezetőket az eredeti szélességéhez.
Helyezze be az eredetit.
Az eredetit nyomtatott felülettel felfelé helyezze
be.
Az eredeti dokumentum
a beolvasás után ebbe a tálcába kerül.
Az automatikus dokumentumadagolóba
tett eredetiket itt olvassa be a készülék.
A DOKUMENTUMÜVEG ÉS AZ AUTOMATIKUS DOKUMENTUMADAGOLÓ TISZTÍTÁSA
Ha könyvet vagy más, az automatikus dokumentumadagolóba nem helyezhető vastag eredeti dokumentumot szeretne beolvasni, a dokumentumot erre az üvegre helyezze.
A forgó görgő automatikusan
adagolja az eredeti példányokat.
Ez a rész a kezelőpanelen található elemek
nevét és funkcióját ismerteti.
Ez a kijelző világít
és villog a munka végrehajtása közben, illetve papírelakadás hiba
esetén.
Az érintőpanel kijelzőjén
üzenetek és gombok jelennek meg.
A gépet a megjelenő gombok közvetlen megérintésével üzemeltetheti.
Ez a jelzőfény akkor
világít, ha a készülék hálózati főkapcsolója bekapcsolt helyzetben
van.
Amíg az [Üzem] gomb közvetlenül a hálózati főkapcsoló bekapcsolását
követően nem működik, kéken villog.
Vigyázat
A gép BE-/KIKAPCSOLÁSAKOR; felhasználói
hitelesítésnél, amikor a felhasználó IC-kártya használatával jelentkezik be;
USB memória csatlakoztatásakor; feladat indításakor a gép vezérlőpultján;
képbeállításnál vagy festékkazetta hozzáadásakor vagy hiba jelentkezése
esetén a kék, fehér és sárga LED jelzőlámpák mutatják a gép állapotát,
a felhasználó által indított parancsnak/műveletnek megfelelően.
A jelzőfény mintázatai az állapottól függően eltérőek
lehetnek.
| Jelzőszínek | Jelzőfény mintázatok | Állapot |
|---|---|---|
|
Kék |
1. minta |
Feladat folyamatban, például papír behúzása vagy kiadása. |
|
2. minta |
Készenléti állapot vagy egyéb állapot, amelyben feladat fogadható. |
|
|
3. minta |
Eredeti dokumentumot helyeztek a dokumentumüvegre. |
|
|
Narancssárga |
Világít* |
A készülék működését nem akadályozó hibák, például majdnem kifogyott a festék. |
|
Villog* |
A készülék működését akadályozó hibák, például papírelakadás vagy kifogyott festék. |
* Ha a folyamatos világítás és a villogó jelzés átfedné egymást, akkor a villogó jelzés élvez elsőbbséget.
