Mottatt utskrevet
papir sendes til denne skuffen.
Mater og skanner
flere originaler automatisk. 2-sidige originaler kan skannes automatisk.
Denne brukes til
å koble en USB-enhet, for eksempel en USB-minneenhet, til maskinen.
Støtter USB 2.0 (høy hastighet).

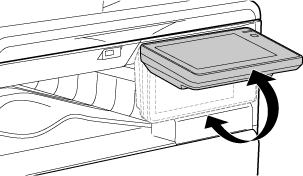

Dette panelet inneholder
informasjonsindikatoren og berøringspanelet.
Bruk berøringspanelet til å betjene hver av disse funksjonene.
Denne indikatoren
tennes når maskinens hovedstrømbryter står i "
"-posisjonen.
Blinker blått i løpet av tidsrommet som [Strøm]-knappen ikke
fungerer umiddelbart etter at hovedstrømbryteren er slått på.
Bruk denne knappen til å slå på og av strømmen til maskinen og til å gå inn i strømsparingsmodus.
Bruk denne skuffen
til å mate papir manuelt.
Når du laster inn papir, må du også åpne skuffeforlengelsen.
Ta tak i dette når
du flytter maskinen.
Oppbevar papir i
denne skuffen.
Oppbevar papir i
denne skuffen.
SKUFF 2–4 (når en 500 arks papirmatingsskuff og et skap / 2x500 arks papirskuff er installert)
Oppbevar papir i
denne skuffen.
SKUFF 2–4 (når en 500 arks papirmatingsskuff og et skap / 2x500 arks papirskuff er installert)
Åpne dette dekselet
for å bytte en tonerkassett.
* Periferenhet.
Her tilføres det
varme for å overføre bildet til papiret.
Advarsel
Varmeseksjonen er varm. Vær forsiktig slik at du ikke brenner deg når du fjerner feilmatet papir.Du kobler LAN-kabelen
til denne kontakten når maskinen brukes i et nettverk.
Bruk en skjermet LAN-kabel.
Denne kontakten brukes
ikke på maskinen.
Denne kassetten inneholder
toner.
Når kassett går tom for toner, må den skiftes ut.
Denne beholderen
samler opp overflødig toner som er igjen etter utskrift
UTSKIFTNING AV BEHOLDEREN FOR TONEROPPSAMLING
Ta tak i dette når
du flytter maskinen.
Åpne dette dekselet
for å fjerne feilmatet papir.
Bruk denne bryteren
til å slå på strømmen for maskinen.
Åpne dette dekselet
for å fjerne en feilmatet original.
Dette dekselet åpnes også for å rengjøre papirmatevalsen.
Disse skinnene sørger
for at originalen skannes korrekt.
Juster skinnene i forhold til bredden på originalen.
Plasser originalen.
Legg i originalen slik at utskriftssiden vender
opp.
Originalen sendes
til denne skuffen etter skanning.
Originaler som er
plassert i den automatiske dokumentmateren, skannes her.
RENGJØRING AV DOKUMENTGLASSET OG DEN AUTOMATISKE DOKUMENTMATEREN
Hvis du skal skanne bøker eller andre tykke originaler som ikke kan mates gjennom den automatiske dokumentmateren, må du plassere dem på dette glasset.
Denne valsen roterer
for å mate originalen automatisk.
Denne delen beskriver navnene og funksjonene
til de respektive delene til betjeningspanelet.
Denne indikatoren
lyser og blinker under utførelsen av en jobb eller ved feilmating
av papir.
Meldinger og taster
vises på berøringspanelet.
Betjen maskinen ved å trykke på tastene som vises.
Denne indikatoren
tennes når maskinens hovedstrømbryter står i posisjonen.
Blinker blått i løpet av tidsrommet som [Strøm]-knappen ikke
fungerer umiddelbart etter at hovedstrømbryteren er slått på.
Bruk denne knappen
for å slå maskinen av og på og for å gå inn i strømsparingsmodus.
Obs
LED-lampen lyser blått, hvitt og oransje
som respons på forespørselen/kommandoen fra brukeren for å kommunisere maskinstatusen
til brukeren når strømmen til maskinen slås PÅ/AV; ved brukerautentisering
når brukeren har logget på ved hjelp av IC-kort; når et USB-minne
kobles til maskinen; ved igangsettelse av en jobb på maskinens kontrollpanel;
i løpet av bildejustering; ved påfylling av toner; når det har oppstått
en feil i maskinen.
Lampemønstrene varierer avhengig av statusen.
| Lampefarge | Lampemønstre | Status |
|---|---|---|
|
Blått |
Mønster 1 |
Jobb som pågår, for eksempel papirmating eller -utmating. |
|
Mønster 2 |
Klar-tilstand eller annen tilstand der jobber kan mottas. |
|
|
Mønster 3 |
Det er lagt inn en original i dokumentmateren. |
|
|
Oransje |
Lys* |
Feil som ikke avbryter driften av maskinen, for eksempel at maskinen nesten er tom for toner. |
|
Blinker* |
Feil som avbryter driften av maskinen, for eksempel papirstopp eller at maskinen er tom for toner. |
* Ved overlapping av tilstanden der lampen lyser og tilstanden der lampen blinker, er det tilstanden der lampen blinker som får prioritet.
