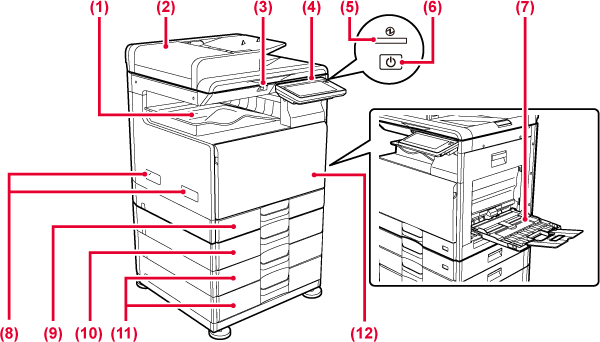

Na tej tacy umieszczane
są wydrukowane odebrane dokumenty.
Ten element automatycznie
podaje i skanuje wiele oryginałów. 2-stronne oryginały mogą zostać zeskanowane
automatycznie.
Port USB (typ A)
służy do podłączania urządzenia USB, na przykład pamięci USB.
Obsługuje standard USB 2.0 (Hi-Speed).
Na tym panelu znajduje
się wskaźnik informacji o danych i panel dotykowy.
Użyj panelu dotykowego, aby włączyć dowolną z tych
funkcji.
Ten wskaźnik świeci
się, gdy główny włącznik zasilania urządzenia znajduje się w pozycji
"
".
Wskaźnik miga na niebiesko, jeśli bezpośrednio po włączeniu
włącznika głównego nie zostanie naciśnięty przycisk [Zasilanie].
Użyj tego przycisku, aby włączyć lub wyłączyć zasilanie urządzenia oraz przejść do trybu oszczędzania energii.
Używaj tego podajnika,
aby wprowadzać papier do urządzenia ręcznie.
Podczas ładowania papieru również należy otworzyć prowadnicę.
Służy do przytrzymywania
urządzenia podczas jego przesuwania.
Umieść papier w tym
podajniku.
Umieść papier w tym
podajniku.
Umieść papier w tym
podajniku.

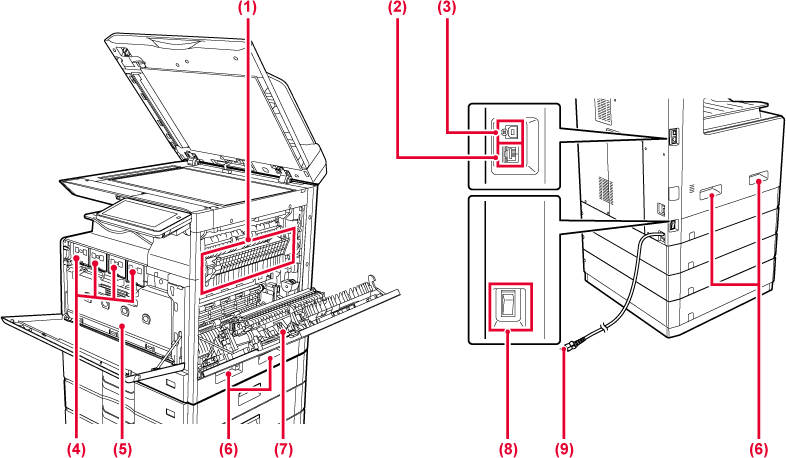

Otwórz tę pokrywę,
aby wymienić pojemnik z tonerem.
* Urządzenie peryferyjne.
W tym miejscu papier
jest poddawany działaniu ciepła, aby utrwalić przeniesiony obraz.
Niebezpieczeństwo
Moduł utrwalania jest gorący. Ostrożnie usuwaj zacięty papier, aby się nie poparzyć.Jeżeli urządzenie
jest używane w sieci, podłącz kabel LAN do tego złącza.
Należy używać ekranowanego kabla LAN.
Urządzenie nie korzysta
z tego złącza.
Ten pojemnik zawiera
toner.
Kiedy toner w pojemniku się skończy, należy wymienić pusty
pojemnik.
Ten pojemnik gromadzi
nadmiar toneru, który powstaje w trakcie drukowania
WYMIANA POJEMNIKA ZE ZUŻYTYM TONEREM
Służy do przytrzymywania
urządzenia podczas jego przesuwania.
Otwórz tę pokrywę,
aby usunąć zacięty papier.
Użyj tego włącznika,
aby włączyć zasilanie urządzenia.
Otwórz tę pokrywę,
aby usunąć zacięty oryginał.
Tą pokrywę otwiera się również w celu wyczyszczenia rolki
podawania papieru.
Te prowadnice zapewniają
prawidłowe skanowanie oryginału.
Dopasuj prowadnice do szerokości oryginału.
Ułóż oryginał.
Włóż oryginał stroną przeznaczoną do zadrukowania skierowaną
do góry.
Po zeskanowaniu oryginały
trafiają na tę tacę.
Tutaj skanowane są
oryginały umieszczone w podajniku dokumentów.
CZYSZCZENIE SZYBY DOKUMENTÓW I AUTOMATYCZNEGO PODAJNIKA DOKUMENTÓW
Umożliwia skanowanie książek lub innych grubych oryginałów, których nie można zeskanować za pomocą automatycznego podajnika dokumentów.
Ta rolka obraca się
automatycznie, pobierając oryginał.

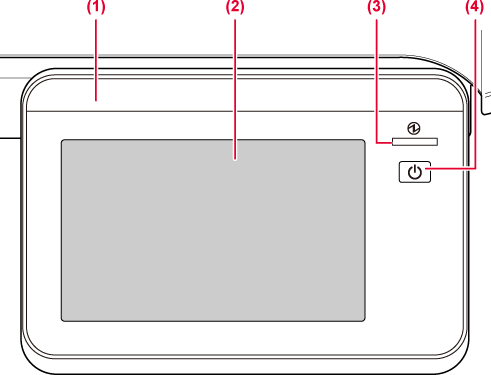

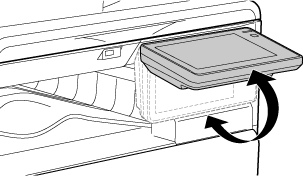

W tej części opisano nazwy i funkcje poszczególnych
elementów znajdujących na panelu operacyjnym.
Wskaźnik zaczyna
świecić i migać podczas wykonywania zadania lub jeśli papier zacina
się.
Komunikaty i przyciski
są wyświetlane na ekranie panelu dotykowego.
Urządzenie jest obsługiwane przez bezpośrednie naciskanie
wyświetlanych przycisków.
Ten wskaźnik świeci
się, gdy główny włącznik zasilania urządzenia znajduje się w pozycji
włączenia.
Wskaźnik miga na niebiesko, jeśli bezpośrednio po włączeniu
włącznika głównego nie zostanie naciśnięty przycisk [Zasilanie].
Ten przycisk służy
do włączania i wyłączania urządzenia oraz przechodzenia do trybu
oszczędzania energii.
Ostrzeżenie
Po włączeniu/wyłączeniu urządzenia; podczas
autoryzacji użytkownika, gdy użytkownik zalogował się przy użyciu
karty IC lub po podłączeniu pamięci USB do urządzenia; przy rozpoczynaniu
pracy na panelu sterowania urządzenia; podczas regulacji obrazu
lub podczas wymiany tonera; lub wystąpienia błędu urządzenia dioda
LED świeci na niebiesko, biało lub pomarańczowo w odpowiedzi na
żądanie/działanie użytkownika, aby poinformować użytkownika o statusie
urządzenia.
Wzory świetlne zmieniają się w zależności od statusu.
| Kolor kontrolek | Wzór świetlny | Status |
|---|---|---|
|
Niebieski |
Wzór 1 |
Zadania w toku, na przykład podawanie papieru lub wysuwanie kopii. |
|
Wzór 2 |
Stan gotowości lub inny stan, w którym zadania mogą zostać zaakceptowane. |
|
|
Wzór 3 |
W podajniku dokumentów umieszczono oryginał. |
|
|
Pomarańczowy |
Świeci się* |
Błąd, który nie powoduje zatrzymania pracy urządzenia, na przykład niski poziom tonera. |
|
Miga* |
Błąd, który powoduje zatrzymanie pracy urządzenia, na przykład zacięcie papieru i brak tonera. |
* Jeśli stan zaświecenia oraz stan migania nakładają się, pierwszeństwo ma stan migania.
