MANUTENÇÃO REGULAR

Para garantir que a máquina continua a proporcionar um desempenho superior, limpe-a periodicamente.

Aviso

Não utilize um vaporizador inflamável para limpar a máquina. Se o gás do vaporizador entrar em contacto com componentes eléctricos quentes ou a unidade de fusão no interior da máquina, pode provocar um incêndio ou um choque eléctrico.

Precaução

  • Não utilize diluente, benzeno ou agentes de limpeza voláteis semelhantes para limpar a máquina. Estes podem deteriorar ou descolorar a caixa.
  • Utilizar um pano macio para limpar suavemente a sujidade presente na área do painel de operações com acabamento espelhado (ilustrada à direita). Se utilizar um pano áspero ou esfregar com força, pode danificar a superfície.

LIMPAR O VIDRO DE EXPOSIÇÃO E DO ALIMENTADOR AUTOMÁTICO DE DOCUMENTOS

Limpar os componentes com um pano limpo e macio.
Se necessário, humedeça o pano com água ou uma pequena quantidade de detergente neutro. A seguir, seque com um pano seco e limpo.
Exemplos de linhas na imagem

Vidro de exposição

Placa de fixação de documentos

ÁREA DE DIGITALIZAÇÃO

Caso apareçam linhas pretas ou brancas nas imagens digitalizadas utilizando o alimentador automático de documentos, limpar a área de digitalização (vidro fino e longo junto ao vidro de exposição).

Abra o alimentador automático de documentos e retire o limpa-vidros.

Limpe a área de digitalização de documentos no vidro de exposição com o limpa-vidros.

Substitua o limpa-vidros.

LIMPAR A UNIDADE LASER

Quando a unidade de laser no interior da máquina fica suja, podem surgir motivos de linhas (linhas a cores) na imagem impressa.
Identificar linhas (linhas a cores) provocadas por uma unidade de laser suja

  • As linhas a cores aparecem sempre no mesmo local.
  • As linhas a cores que aparecem são paralelas à direcção da alimentação do papel.
  • As linhas a cores não aparecem apenas nas cópias, mas também nas impressões a partir de um computador. (Aparecem as mesmas linhas nas cópias e nas impressões).
Em presença de condições semelhantes às acima, limpar a unidade de laser tal como explicado abaixo.

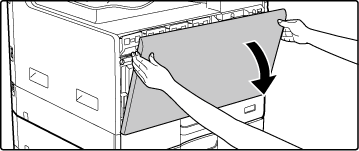

Abra a tampa frontal.

Remover a caixa de resíduos de toner.

Incline o contentor de recolha do toner para a frente e para baixo, e levante-o lentamente.

Retire a ferramenta de limpeza da unidade de laser.

A ferramenta de limpeza está colocada na tampa frontal.
  1. Exerça pressão no manípulo do lado direito da ferramenta de limpeza para a desengatar do gancho.
  2. Coloque o manípulo na parte posterior acima do gancho.
  3. Rodar a ferramenta de limpeza em torno da saliência para a desengatar do gancho do lado esquerdo.

Assegurar que o dispositivo de limpeza na ponta da ferramenta de limpeza não está sujo.

Se estiver sujo, retire-o da ferramenta de limpeza e substitua-o por outro limpo. O procedimento de substituição do dispositivo de limpeza está descrito nos passos 5 a 7. Se o dispositivo de limpeza não estiver sujo, ir para o passo 8.

Retirar um dispositivo de limpeza de substituição da caixa de resíduos de toner.

Os dispositivos de limpeza de substituição estão guardados na caixa de resíduos de toner. Agarrar a extremidade do dispositivo de limpeza e puxá-lo para fora da caixa de resíduos de toner.

Retirar o dispositivo de limpeza sujo da ponta da ferramenta de limpeza.

  1. Segurar firmemente na ferramenta, no ponto onde o dispositivo de limpeza está fixado.
  2. Com a outra mão, premir para baixo o gancho de fixação do dispositivo de limpeza e remover este último.

Precaução

Voltar a colocar o dispositivo de limpeza retirado na caixa de resíduos de toner

Fixar o novo dispositivo de limpeza à ferramenta de limpeza.

A ferramenta de limpeza está colocada na tampa frontal.
  1. Alinhe o gancho do dispositivo de limpeza com o orifício existente na ferramenta de limpeza.
  2. Segure o dispositivo de limpeza com firmeza e empurre a ferramenta de limpeza para dentro.

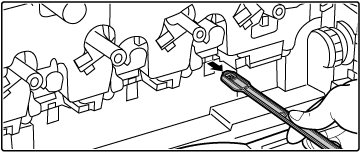

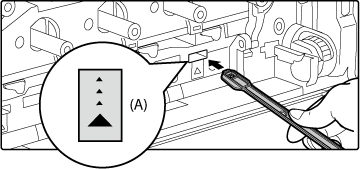

Limpar a unidade de laser.

  1. Apontar o dispositivo de limpeza para baixo e inserir lentamente a ferramenta no orifício a limpar.
    2. Certifique-se de que posiciona o dispositivo de limpeza para baixo.
  2. Inserir a ferramenta de limpeza no orifício, até ao limite, puxando-a depois para fora.
    3. Puxe a ferramenta de limpeza para fora até sentir que a ponta da ferramenta deixa a superfície de limpeza da unidade de laser.
  3. Repetir o passo 2 duas ou três vezes e depois retirar a ferramenta de limpeza.

Precaução

Não toque nos cabos ou conetores internos.

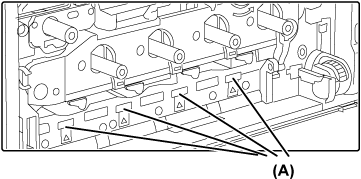

Repetir o passo 8 para limpar todos os orifícios (4 orifícios) da unidade de laser.

A unidade de laser é limpa em quatro pontos, incluindo o ponto limpo no passo 8. Limpe todos os orifícios.

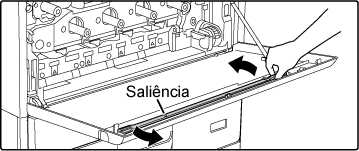

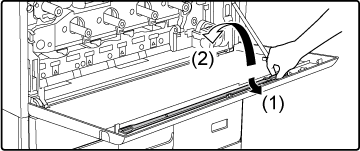

Voltar a colocar a ferramenta de limpeza no lugar.

  1. Encaixar a ferramenta de limpeza na saliência e rodá-la à sua volta; em seguida, colocar a extremidade (lado com o dispositivo de limpeza) no gancho do lado esquerdo.
  2. Colocar o lado direito da ferramenta de limpeza sobre o gancho para a posicionar na parte anterior.
  3. Rodar o dispositivo de limpeza contra o gancho.

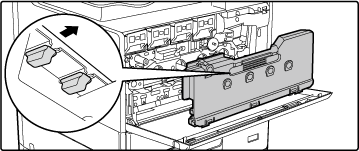

Empurrar a caixa de resíduos de toner para dentro da máquina.

Empurrar até ouvir um "clique" indicando que os dispositivos de bloqueio esquerdo e direito estão encaixados.

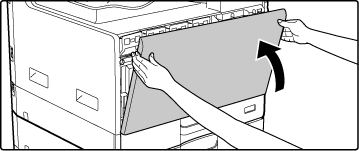

Fechar a tampa frontal.

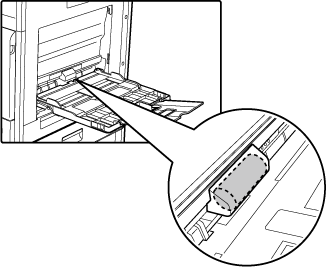

LIMPAR O ROLO DE ALIMENTAÇÃO MANUAL

Se o papel ficar bloqueado com frequência durante a utilização de envelopes ou papel espesso no alimentador manual, limpe a superfície do rolo de alimentação com um pano macio humedecido com água ou com um detergente neutro.

LIMPAR O ROLO DE ALIMENTAÇÃO DE PAPEL

Se aparecerem linhas ou outra sujidade no original digitalizado quando utilizar o alimentador automático de documentos, limpe a superfície do rolo com um pano macio e limpo humedecido em água.

LIMPAR O ROLO DE ALIMENTAÇÃO DA BANDEJA

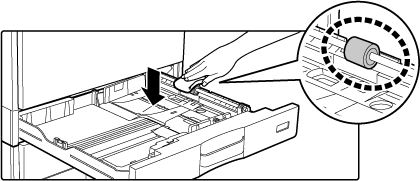

Se o papel da bandeja ficar encravado com frequência, prima o centro da placa de pressão para baixo até encaixar no lugar e limpe a superfície do rolo de alimentação com um pano macio humedecido com água.
