Mottagna och utskrivna
papper matas ut i det här facket.
Matar och skannar
flera original automatiskt. 2-sidiga original kan skannas automatiskt.
Används för anslutning
av en USB-enhet, t.ex. ett USB-minne, till maskinen.
Stöd för USB 2.0 (Hi-Speed).

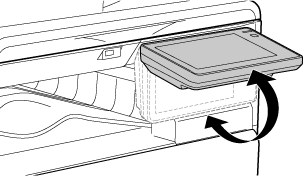

På den här panelen
sitter informationsindikatorn och pekpanelen.
Använd pekpanelen för att bruka de här funktionerna.
Indikatorn tänds
när maskinens huvudströmbrytare är i läget "
".
Blinkar blått under den tid då knappen [Strömbrytare]
inte fungerar direkt efter det att huvudströmbrytaren har slagits
på.
Använd den här knappen för att slå på och av maskinens strömförsörjning och för att gå in i energisparläge.
Använd det här facket
när du vill mata papper manuellt.
Öppna förlängningen när du fyller på papper.
Håll i det när maskinen
flyttas.
Förvara papper i
det här facket.
Förvara papper i
det här facket.
Förvara papper i
det här facket.
Öppna luckan när
du ska byta ut en tonerkassett.
* Kringutrustning.
Här används värme
för att fixera den överförda bilden på papperet.
Varning
Fixeringsenheten är mycket varm. Var försiktig så att du inte bränner dig när du tar bort papper som fastnat.Anslut LAN-kabeln
till det här uttaget när maskinen används i ett nätverk.
Använd en skärmad LAN-kabel.
Maskinen använder
inte anslutningen.
Kassetten innehåller
toner.
När tonern tar slut i en kassett ska du byta till
en ny.
Den här behållaren
samlar upp toner som blir över efter utskrift
BYTA BEHÅLLAREN FÖR ÖVERSKOTTSTONER
Håll i det när maskinen
flyttas.
Öppna luckan när
du ska ta bort felmatat papper.
Använd den här strömbrytaren
när du vill slå på strömmen till maskinen.
Öppna luckan när
du ska ta bort papper som har matats fel.
Luckan öppnas också när du ska rengöra pappersmatningsvalsen.
Ledarna ser till
att originalen skannas på rätt sätt.
Justera guiderna så att de anpassas till originalets
bredd.
Lägg i originalet.
Placera originalet med utskriftssidan uppåt.
Original matas ut
i det här facket efter skanning.
Original som placeras
i den automatiska dokumentmataren skannas här.
När du vill skanna böcker och andra tjocka original som inte kan matas genom den automatiska dokumentmataren ska du placera dem på glaset.
Rullen roterar för
att mata originalet automatiskt.
I det här avsnittet beskrivs de olika delarnas
namn och funktioner på manöverpanelen.
Den här indikatorn
tänds och blinkar när ett jobb bearbetas eller papper matas fel.
Meddelanden och knappar
visas på pekpanelens skärm.
Styr maskinen genom att trycka direkt på de knappar som
visas.
Indikatorn tänds
när maskinens huvudströmbrytare är i påslaget läge.
Blinkar blått under den tid då knappen [Strömbrytare]
inte fungerar direkt efter det att huvudströmbrytaren har slagits
på.
Använd den här knappen
för att sätta på och stänga av maskinen och för att aktivera energisparläget.
Försiktighet
LED-lampan lyser med blått, vitt eller orange
sken som svar på en begäran/åtgärd för att visa maskinens status
när maskinens ström slås PÅ/AV, vid användarautentisering när användaren
loggat in med ett IC-kort och ett USB-minne ansluts till maskinen,
när ett jobb startas på maskinens kontrollpanel, vid bildjustering,
påfyllning av toner, eller ett fel uppstår i maskinen.
Ljusmönstren varierar beroende på maskinens status.
| Ljusfärg | Ljusmönster | Status |
|---|---|---|
|
Blå |
Mönster 1 |
Jobb pågår, till exempel pappersmatning eller utskrift. |
|
Mönster 2 |
Klarläge eller annat läge då jobb kan tas emot. |
|
|
Mönster 3 |
Ett original har placerats i dokumentmataren. |
|
|
Orange |
Tänds* |
Fel som inte hindrar att maskinen används, till exempel låg tonernivå. |
|
Blinkar* |
Fel som hindrar att maskinen används, till exempel pappersstopp eller slut på toner. |
* Om ett tänt tillstånd och blinkande tillstånd överlappar varandra, har det blinkande läget prioritet.
