Alınan yazdırılmış
kağıtlar bu tablaya iletilir.
Çoklu orijinalleri
besler ve tarar. 2 taraflı orijinaller otomatik olarak taranabilir.
USB bellek gibi bir
USB cihazını makineye bağlamak için kullanılır.
USB 2.0 (Yüksek Hız)'ı destekler.

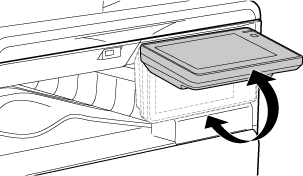

Bu panelde Bilgi
göstergesi ve dokunmatik panel bulunur.
Bu işlevleri kullanmak için, dokunmatik paneli kullanın.
Makinenin ana güç
anahtarı "
" konumunda olduğu zaman bu gösterge yanar.
Ana güç anahtarı açıldıktan hemen sonra [Güç] düğmesi kullanılmadığı
durumlarda mavi yanıp söner.
Makinenin gücünü açıp kapatmak için bu düğmeyi kullanın ve güç tasarrufu moduna girin.
Kağıdı manüel olarak
beslemek için bu tablayı kullanın.
Kağıt yüklerken, uzatma tablasını da açın.
Makineyi taşırken
bu kolu tutun.
Kağıtları bu tablada
saklayın.
Kağıtları bu tablada
saklayın.
Kağıtları bu tablada
saklayın.
Toner kartuşunu değiştirmek
için bu kapağı açın.
* Çevresel cihaz.
Aktarılan görüntüyü
kağıda kaynatmak için buraya ısı uygulanır.
Uyari
Isı ünitesi sıcaktır. Sıkışan kağıdı çıkarırken ellerinizi yakmamaya dikkat ediniz.Makine bir ağa bağlı
olduğu zaman bu konnektöre bir LAN kablosu bağlayın.
Blendajlı LAN kablosu kullanın.
Makine bu konektörü
kullanmıyor.
Bu kartuş toner doludur.
Kartuştaki toner bittiğinde, yenisiyle değiştirin.
Bu kap, yazdırma
sonrasında kalan fazla toneri toplar.
TONER TOPLAMA KABININ DEĞİŞTİRİLMESİ
Makineyi taşırken
bu kolu tutun.
Kağıt sıkışmasını
gidermek için bu kapağı açın.
Makineye giden gücü
açmak için bu anahtarı kullanın.
Sıkışan orijinali
çıkarmak için bu kapağı açın.
Bu kapak ayrıca kağıt besleme silindirini temizlemek
için de açılır.
Bu kılavuzlar orijinalin
doğru olarak taranmasını sağlar.
Kılavuzları orijinalin genişliğine göre ayarlayın.
Orijinali yerleştirin.
Orijinali, yazdırılacak tarafı yukarı gelecek şekilde yerleştirin.
Orijinal tarama sonrasında
bu tablaya çıkartılır.
Otomatik belge besleyiciye
yerleştirilen orijinaller burada taranır.
Otomatik belge besleyiciden beslenemeyen kitapları veya farklı kalın orijinalleri taramak istiyorsanız, bu cama yerleştirin.
Bu merdane orijinali
otomatik olarak beslemek için döner.
Bu bölümde, kontrol panelindeki parçaların
adları ve işlevleri açıklanmaktadır.
Bu gösterge, bir
iş yürütülürken veya kağıt sıkışması oluştuğunda yanar ve yanıp
söner.
Mesajlar ve tuşlar
dokunmatik ekranda görülür.
Makineyi doğrudan görüntülenen tuşlara dokunarak çalıştırın.
Makinenin ana güç
anahtarı konumunda olduğu zaman bu gösterge yanar.
Ana güç anahtarı açıldıktan hemen sonra [Güç] düğmesi kullanılmadığı
durumlarda mavi yanıp söner.
Makineyi açıp kapatmak
ve güç tasarrufu moduna girmek için bu düğmeyi kullanın.
Dikkat
Makinenin gücünü AÇARKEN/KAPATIRKEN; kullanıcı
IC kartı kullanarak oturum açtığında kullanıcı kimlik doğrulama sırasında;
makineye USB bellek bağlanırken; makine denetim masasında bir işi
başlatırken veya görüntü ayarlama sırasında veya toner eklenirken;
veya makineden bir hata oluştuğunda; kullanıcıya makine durumunu
iletmek üzere kullanıcıdan gelen isteğe/işleme yanıt olarak LED
mavi, beyaz ve turuncu renkli yanar.
Işık yanma düzenleri, duruma bağlı olarak farklılık
gösterir.
| Işık yanma rengi | Işık yanma düzenleri | Durum |
|---|---|---|
|
Mavi |
Şekil 1 |
Devam eden işler, örneğin kağıt beslemesi veya çıktısı. |
|
Şekil 2 |
İşlerin kabul edilebildiği hazır durum veya diğer durumlar. |
|
|
Şekil 3 |
Belge besleyiciye bir orijinal yerleştirilmiştir. |
|
|
Turuncu |
Işıklar* |
Makinenin çalışmasını durdurmayan hatalar, örneğin tonerin bitmek üzere olması. |
|
Yanıp söner* |
Makinenin çalışmasını durduran hatalar, örneğin kağıt sıkışmaları ve tonerin bitmesi. |
* Yanma ve yanıp sönme durumu çakıştığında, yanıp sönme durumuna öncelik verilir.
