CHARGEUR AUTOMATIQUE DE DOCUMENTS

Cette section explique comment placer les documents originaux dans le chargeur automatique de documents.

Si nécessaire, placez ensemble des documents originaux de différents formats dans le chargeur automatique de documents. Dans ce cas, utilisez la fonction "Autres" de chaque mode pour définir [Original form. mix.].
Consultez les pages suivantes pour connaître les combinaisons de formats de documents pouvant être chargées.

NUMÉRISATION D'ORIGINAUX DE DIFFÉRENTS FORMATS (ORIGINAL DE FORMAT MIXTE)

Avant d'insérer les documents dans le magasin du chargeur de documents, veillez à retirer toutes les agrafes ou trombones.
Si les documents originaux comportent des points humides provenant d'un liquide correcteur, d'encre ou de colle, assurez-vous qu'ils aient complètement séché avant d'effectuer des copies. Sinon, vous risque de salir l'intérieur de la machine ou la vitre d'exposition.
N'utilisez pas les documents originaux suivants. Une détection incorrecte du format de document original, des bourrages papier et la formation de taches peuvent se produire. Les transparents ou autres supports transparents pour une copie de sauvegarde, du papier calque, du papier carbone, du papier thermique ou des documents originaux comportant des impressions par transfert thermique ne doivent pas être placés dans le chargeur de documents. Les originaux à alimenter via le chargeur de documents ne doivent pas être endommagés, froissés, pliés ni comporter de collages ou de découpes. Il se peut que les documents originaux présentant des perforations multiples (autres que le papier à deux ou à trois perforations) ne puissent pas être alimentés correctement.
Selon l'état, le matériau, la forme et la méthode de traitement utilisés, les cartes de visite peuvent ne pas être numérisées correctement. (Les cartes de visite peuvent être placées dans le chargeur automatique de documents du BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/BP-71C65).
Si vous utilisez des documents originaux avec deux ou trois perforations, placez-les de manière à ce que le bord perforé soit éloigné de la fente d'alimentation du magasin d'alimentation des documents. Spécifiez l'orientation du document original à l'aide de [Original].

Selon l'état de l'original, le type de papier, la température et l'humidité de l'environnement dans lequel la machine est utilisée, plusieurs feuilles de papier peuvent être chargées en même temps et ne pas être numérisées correctement, ou les originaux éjectés peuvent ne pas être correctement alignés.

Pour la copie : réglez la résolution sur 600 x 600 ppp
Pour la transmission de la numérisation : utilisez "Aperçu".

Lorsque le document tombe dans le plateau de sortie sur le chargeur automatique de documents, placez le bras de fixation du papier au centre sur le côté supérieur.

Formats des documents originaux autorisés

Format minimal	Format maximum
Format standard (Format minimal détectable automatiquement) A6R: 105 mm (longitudinal) × 148 mm (transversal) 1 5- 1/2 po (longitudinal) × 8- 1/2 po (transversal) 1 A5: 148 mm (longitudinal) × 210 mm (transversal) 2 5- 1/2 po (longitudinal) × 8- 1/2 po (transversal) 2 Format non standard (Format minimal qui peut être spécifié manuellement) 51 mm (longitudinal) × 128 mm (transversal) 1 2- 1/64 po (longitudinal) x 5- 3/64 po (transversal) 1 Carte de visite : 51 mm (longitudinal) × 89 mm (transversal) 1 131 mm (longitudinal) × 140 mm (transversal) 2 5- 1/8 po (longitudinal) × 5- 1/2 po (transversal) *2	Format standard (Format maximal détectable automatiquement) A3: 297 mm (longitudinal) x 420 mm (transversal) 11 po (longitudinal) x 17 po (transversal) A3W (12 po × 18 po) ne peut pas être utilisé. Format non standard (Format maximal qui peut être spécifié manuellement) Mode copie : 297 mm (longitudinal) × 432 mm (transversal) 11- 5/8 po (longitudinal) x 17 po (transversal) Mode fax/envoi d'image : 297 mm (longitudinal) × 1000 mm (transversal) 11 po (longitudinal) × 39- 3/8 po (transversal)

Format minimal

Format maximum

Format standard

(Format minimal détectable automatiquement)

A6R: 105 mm (longitudinal) × 148 mm (transversal) *1

5- 1/2 po (longitudinal) × 8- 1/2 po (transversal) *1

A5: 148 mm (longitudinal) × 210 mm (transversal) *2

5- 1/2 po (longitudinal) × 8- 1/2 po (transversal) *2

Format non standard

(Format minimal qui peut être spécifié manuellement)

51 mm (longitudinal) × 128 mm (transversal) *1

2- 1/64 po (longitudinal) x 5- 3/64 po (transversal) *1

Carte de visite : 51 mm (longitudinal) × 89 mm (transversal) *1

131 mm (longitudinal) × 140 mm (transversal) *2

5- 1/8 po (longitudinal) × 5- 1/2 po (transversal) *2

Format standard

(Format maximal détectable automatiquement)

A3: 297 mm (longitudinal) x 420 mm (transversal)

11 po (longitudinal) x 17 po (transversal)

A3W (12 po × 18 po) ne peut pas être utilisé.

Format non standard

(Format maximal qui peut être spécifié manuellement)

Mode copie :

297 mm (longitudinal) × 432 mm (transversal)

11- 5/8 po (longitudinal) x 17 po (transversal)

Mode fax/envoi d'image :

297 mm (longitudinal) × 1000 mm (transversal)

11 po (longitudinal) × 39- 3/8 po (transversal)

Quand le format de l'original n'est pas standard, reportez-vous à l'explication ci-dessous, correspondant au mode que vous utilisez.

COPIEUR : "ENREGISTREMENT DES FORMATS DE DOCUMENT ORIGINAL FREQUEMMENT UTILISES "
FAX : " DÉFINITION DE LA TAILLE DE NUMÉRISATION DE L'ORIGINAL À L'AIDE DE VALEURS NUMÉRIQUES "
ENVOI D’IMAGE : "DÉFINITION DE LA TAILLE DE NUMÉRISATION DE L'ORIGINAL À L'AIDE DE VALEURS NUMÉRIQUES "

En mode fax ou envoi d'image, pour charger un original de 1 000 mm (39-3/8") de long, vous devez régler le format de numérisation sur [Format long]. En mode fax, consultez " DÉFINITION DE LA NUMÉRISATION DE L'ORIGINAL AU FORMAT PAPIER" et " DÉFINITION DE LA TAILLE DE NUMÉRISATION DE L'ORIGINAL À L'AIDE DE VALEURS NUMÉRIQUES", et en mode envoi d'image, consultez " DÉFINITION DE LA NUMÉRISATION DE L'ORIGINAL AU FORMAT PAPIER" et " DÉFINITION DE LA TAILLE DE NUMÉRISATION DE L'ORIGINAL À L'AIDE DE VALEURS NUMÉRIQUES".

Poids des documents originaux autorisés

BP-51C26/BP-51C31/BP-51C36/BP-51C45/BP-51C55/ BP-51C65/BP-61C31/BP-61C36/BP-61C45	Numérisation d'un document recto : 35 à 128 g/m ² (9 à 32 lb bond) Numérisation recto verso : 50 à 105 g/m²(13 à 28 lb bond)
BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/ BP-71C65	Numérisation d'un document recto : 35 à 220 g/m ² (9 à 24 lb Capot.) Numérisation recto verso : 50 à 220 g/m² (13 à 80 lb Capot.) Carte de visite : Épaisseur, 0,1 mm à 0,2 mm

BP-51C26/BP-51C31/BP-51C36/BP-51C45/BP-51C55/
BP-51C65/BP-61C31/BP-61C36/BP-61C45

Numérisation d'un document recto : 35 à 128 g/m ² (9 à 32 lb bond)

Numérisation recto verso : 50 à 105 g/m²(13 à 28 lb bond)

BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/
BP-71C65

Numérisation d'un document recto : 35 à 220 g/m ² (9 à 24 lb Capot.)

Numérisation recto verso : 50 à 220 g/m² (13 à 80 lb Capot.)

Carte de visite : Épaisseur, 0,1 mm à 0,2 mm

Pour numériser un document original de 35 to 49 g/m ² (9 to 13- lbs Bond), utilisez "Num. lente" dans la fonction "Autres". Si vous n'utilisez pas le "Num. lente", cela risque d'entraîner un bourrage papier.
Lorsque "Mode numérisation lente" est sélectionné sur le BP-51C26 / BP-51C31 / BP-51C36 / BP-51C45 / BP-51C55 / BP-51C65 / BP-61C31 / BP-61C36 / BP-61C45, la numérisation automatique recto verso n'est pas possible.
Sur le BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/BP-71C65 les, pour numériser des originaux de 158 à 220 g/m²(papier relié 32 lb à couverture 80 lb), utilisez "Numér. papier épais" dans la fonction "Autres".
Numériser sans utiliser « Numér. papier épais » peut provoquer des erreurs d’alimentation des originaux.

Assurez-vous qu'il n'y a aucun document original sur la vitre d'exposition.

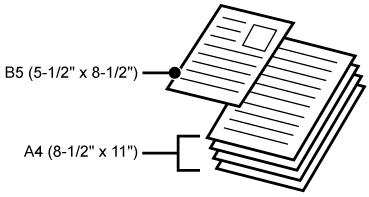

Configurez l'original.

Configurez l'original avant de le charger. Si vous n'avez pas configuré l'original, plusieurs feuilles peuvent être alimentées à la fois, pouvant entraîner un bourrage papier.

Placez le document original.

BP-51C26/BP-51C31/BP-51C36/BP-51C45/BP-51C55/ BP-51C65/BP-61C31/BP-61C36/BP-61C45:
Vous pouvez insérer jusqu’à 100 feuilles.
BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/ BP-71C65:
Vous pouvez insérer jusqu’à 300 feuilles.
Une fois la numérisation terminée sur le chargeur automatique de documents, retirez les originaux du bac de sortie de l'original.

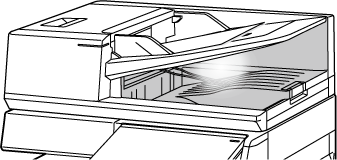

AMPOULE DE PRÉVENTION POUR INDIQUER QUE L'ORIGINAL A ÉTÉ OUBLIÉ

Pour éviter d'oublier des originaux, le chargeur automatique de documents (BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/BP-71C65) intègre un témoin sur le plateau de sortie.
Ce témoin détecte un document sur le chargeur automatique de documents et commence à clignoter une fois que le dernier original est sorti du plateau de sortie.

Extinction de l'ampoule

L'ampoule de prévention pour indiquer que l'original a été oublié s'éteint dans les cas suivants.

Lorsque l'original numérisé est retiré
Après trois clignotements de l'ampoule de prévention, répétés trois fois
Lorsqu'un nouvel original est placé dans le chargeur automatique de documents et qu'un travail démarre
Lorsque la machine passe en mode veille
Lorsque l'utilisation du chargeur automatique de documents est interdite

Lorsque l'ampoule de prévention clignote, le fait de placer l'original sur la vitre d'exposition ne l'éteint pas.
L'ampoule de prévention ne s'éteint pas par le seul fait de placer un original sur le chargeur automatique de documents.
L'ampoule de prévention ne s'éteint pas même si le panneau de commande est désactivé.
Si l'ampoule de prévention s'éteint, elle ne clignote pas même si un original est laissé sur le chargeur automatique de documents.

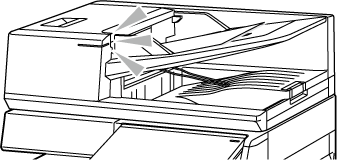

INDICATEUR DU RÉGLAGE ORIGINAL

Sur le BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/BP-71C65, l'indicateur du réglage original s'allume quand le document est correctement chargé dans le chargeur de documents.
Si l’indicateur du réglage original est allumé, il est possible pour un utilisateur ayant des difficultés à confirmer que le document est chargé dans le chargeur de documents que le document est chargé.

EMPÊCHER LES CHARGEMENTS EN BIAIS

Le BP-71C31, BP-71C36, BP-71C45, BP-71C55 or BP-71C65 est équipé d'une fonction de prévention des chargements en biais. Lorsqu'un document est chargé de travers, la fonction empêche le chargement du document car cela constitue un bourrage papier.

DÉTECTION DE DOUBLE ALIMENTATION

Lorsque vous fixez le kit de détection de double alimentation du périphérique au chargeur automatique de documents du BP-71C31/BP-71C36/BP-71C45/BP-71C55/BP-71C65, vous pouvez utiliser la fonction de détection de double alimentation.
Ce chargeur de document automatique est équipé d’une fonction de détection de double alimentation.
Si vous essayez de numériser simultanément de multiples originaux, la numérisation s’arrête à cause du bourrage de document.
