AUTOMATIKUS DOKUMENTUMADAGOLÓ

Ez a fejezet leírja, hogyan tegye az eredetiket az automata dokumentumadagolóba.

Szükség esetén eltérő méretű eredetiket is helyezhet az automatikus dokumentumadagolóba. Ebben az esetben mindegyik módban az "Egyéb" funkcióval állíthatja be a [Vegyes eredeti] lehetőséget.
A következő oldalakon a betölthető dokumentumméretek kombinációit ismertetjük.

VEGYES MÉRETŰ EREDETIK BEOLVASÁSA (VEGYES MÉRETŰ EREDETI)

Mielőtt az eredetiket a dokumentumadagoló tálcába teszi, győződjön meg róla, hogy minden tűzőkapcsot vagy gemkapcsot eltávolított-e.
Ha az eredetin hibajavító folyadéktól, tintától vagy ragasztótól származó nedves folt található, várjon, amíg az eredeti megszárad, mielőtt másolatot készít. Ellenkező esetben a gép belső része vagy a dokumentumüveg szennyeződhet tőle.
Ne használja az alábbi eredetiket. Eredeti méretének pontatlan felismerése, az eredeti elakadása, vagy szennyeződés lehet az eredmény. Vetítőfóliát vagy egyéb átlátszó nyomathordozót, pauszpapírt, karbonpapírt, hőérzékeny papírt vagy hőátviteles festékszalaggal nyomtatott eredetiket nem tanácsos az automatikus dokumentumadagolóba tenni. Az adagolóból adagolandó eredetik nem lehetnek sérültek, gyűröttek, hajtogatottak, pontatlanul összeragasztottak, és nem lehet rajtuk kivágott lyuk. Többszörösen lyukasztott eredetik esetében (kivéve a két- vagy háromlyukú lyukasztott papírt) előfordulhat adagolási hiba.
Előfordulhat, hogy a névjegykártyák nem lesznek megfelelően beolvashatók a kártya állapota, anyaga, alakja és a használt feldolgozási eljárás miatt. (Névjegykártyák behelyezhetők a BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/BP-71C65 készülékek automatikus dokumentumadagolójába.)

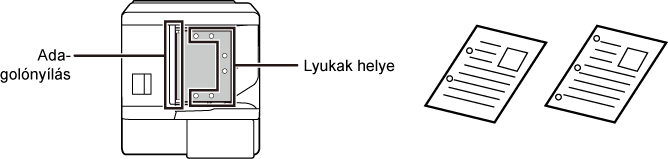

Ha két vagy három lyukú eredetiket használ, úgy helyezze be őket, hogy a lyukasztott él a dokumentumadagoló tálca adagolónyílásától távolabbi oldalon legyen. Adja mg az eredeti tájolását az [Eredeti] segítségével.

Az eredeti állapotától, a papír típusától, és a gép használati helyiségének hőmérsékletétől és páratartalmától függően előfordulhat, hogy egyszerre több lap is bekerül az adagolóba, így nem lesz megfelelő a lapolvasási eredmény, vagy a kiadott eredeti példányokat nem igazítja össze a kiadó.

Másoláshoz: A felbontást 600x600dpi értékre állítsa.
Lapolvasás továbbításához: "Előnézet" beállítást használjon

Ha a dokumentum az eredeti példány kiadási helyére kerül az automatikus dokumentumadagolóban, rögzítse a kart a felső középső állásban.

Engedélyezett eredeti méretek

Minimális eredeti méret	Maximális eredeti méret
Szabványos méret (Automatikusan érzékelhető minimális méret) A6R: 105 mm (hosszúság) × 148 mm (szélesség) 1 5-1/2" (hosszúság) × 8-1/2" (szélesség) 1 A5: 148 mm (hosszúság) × 210 mm (szélesség) 2 5-1/2" (hosszúság) × 8-1/2" (szélesség) 2 Nem szabványos méret (Manuálisan megadható minimális méret) 51 mm (hosszúság) x 128 mm (szélesség) 1 2-1/64" (hosszúság) x 5-3/64" (szélesség) 1 Névjegykártya: 51 mm (hosszúság) x 89 mm (szélesség) 1 131 mm (hosszúság) x 140 mm (szélesség) 2 5-1/8" (hosszúság) × 5-1/2" (szélesség) *2	Szabványos méret (Automatikusan érzékelhető maximális méret) A3: 297 mm (hosszúság) x 420 mm (szélesség) 11" (hosszúság) x 17" (szélesség) Az A3W (12" × 18") méret nem használható. Nem szabványos méret (Manuálisan megadható maximális méret) Másolás mód: 297 mm (hosszúság) x 432 mm (szélesség) 11-5/8" (hosszúság) x 17" (szélesség) Fax-/képküldés mód: 297 mm (hosszúság) × 1000 mm (szélesség) 11" (hosszúság) × 39-3/8" (szélesség)

Minimális eredeti méret

Maximális eredeti méret

Szabványos méret

(Automatikusan érzékelhető minimális méret)

A6R: 105 mm (hosszúság) × 148 mm (szélesség) *1

5-1/2" (hosszúság) × 8-1/2" (szélesség) *1

A5: 148 mm (hosszúság) × 210 mm (szélesség) *2

5-1/2" (hosszúság) × 8-1/2" (szélesség) *2

Nem szabványos méret

(Manuálisan megadható minimális méret)

51 mm (hosszúság) x 128 mm (szélesség) *1

2-1/64" (hosszúság) x 5-3/64" (szélesség) *1

Névjegykártya: 51 mm (hosszúság) x 89 mm (szélesség) *1

131 mm (hosszúság) x 140 mm (szélesség) *2

5-1/8" (hosszúság) × 5-1/2" (szélesség) *2

Szabványos méret

(Automatikusan érzékelhető maximális méret)

A3: 297 mm (hosszúság) x 420 mm (szélesség)

11" (hosszúság) x 17" (szélesség)

Az A3W (12" × 18") méret nem használható.

Nem szabványos méret

(Manuálisan megadható maximális méret)

Másolás mód:

297 mm (hosszúság) x 432 mm (szélesség)

11-5/8" (hosszúság) x 17" (szélesség)

Fax-/képküldés mód:

297 mm (hosszúság) × 1000 mm (szélesség)

11" (hosszúság) × 39-3/8" (szélesség)

Ha az eredeti nem szabványos méretű, az alkalmazott üzemmódnak megfelelő magyarázatot olvassa el itt:

FÉNYMÁSOLÓ: "A GYAKRAN HASZNÁLT EREDETI MÉRETEK TÁROLÁSA"
FAX: " AZ EREDETI LAPOLVASÁSI MÉRET MEGADÁSA SZÁMÉRTÉKKEL"
KÉPKÜLDÉS: "AZ EREDETI LAPOLVASÁSI MÉRET MEGADÁSA SZÁMÉRTÉKKEL"

Fax- vagy képküldés módban 1000 mm (39-3/8") hosszúságú eredeti betöltéséhez a lapolvasási méretet [Hosszú Mér] értékre kell állítani. Fax módban lásd: " AZ EREDETI LAPOLVASÁSI MÉRET MEGADÁSA PAPÍRMÉRETBEN" és " AZ EREDETI LAPOLVASÁSI MÉRET MEGADÁSA SZÁMÉRTÉKKEL", képküldés módban lásd: " AZ EREDETI LAPOLVASÁSI MÉRET MEGADÁSA PAPÍRMÉRETBEN" és " AZ EREDETI LAPOLVASÁSI MÉRET MEGADÁSA SZÁMÉRTÉKKEL".

Engedélyezett eredeti súlyok

BP-51C26/BP-51C31/BP-51C36/BP-51C45/BP-51C55/ BP-51C65/BP-61C31/BP-61C36/BP-61C45	Egyoldalas lapolvasás: 35 – 128 g/m² (9 – 32 fontos műnyomó) Kétoldalas lapolvasás: 50 – 105 g/m²(13 – 28 fontos műnyomó)
BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/ BP-71C65	Egyoldalas lapolvasás: 35 – 220 g/m² (9 – 80 fontos borító közötti) Kétoldalas lapolvasás: 50 – 220 g/m² (13 – 80 fontos borító közötti) Névjegykártya: Vastagság, 0,1mm – 0,2mm

BP-51C26/BP-51C31/BP-51C36/BP-51C45/BP-51C55/
BP-51C65/BP-61C31/BP-61C36/BP-61C45

Egyoldalas lapolvasás: 35 – 128 g/m² (9 – 32 fontos műnyomó)

Kétoldalas lapolvasás: 50 – 105 g/m²(13 – 28 fontos műnyomó)

BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/
BP-71C65

Egyoldalas lapolvasás: 35 – 220 g/m² (9 – 80 fontos borító közötti)

Kétoldalas lapolvasás: 50 – 220 g/m² (13 – 80 fontos borító közötti)

Névjegykártya: Vastagság, 0,1mm – 0,2mm

35 – 49 g/m² (9 font – 13 fontos műnyomó) súlyú eredeti beolvasásához használja az "Egyéb" funkció "Lassú beolv." beállítását. A "Lassú beolv." használata nélküli lapolvasás az eredeti elakadását eredményezheti.
Ha "Lassú beolvasás üzemmód" van kiválasztva BP-51C26 / BP-51C31 / BP-51C36 / BP-51C45 / BP-51C55 / BP-51C65 / BP-61C31 / BP-61C36 / BP-61C45 esetében, automatikus kétoldalas beállítás nem lehetséges.
BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/BP-71C65 készüléken 158 – 220 g/m²(32 fontos műnyomó és 80 fontos borító közötti) eredeti beolvasásához használja az "Egyéb " funkció "Nehéz papír szken." beállítását.
A „Nehéz Papír Beolvasása” használata nélküli lapolvasás az eredeti elakadását eredményezheti.

Győződjön meg róla, hogy nincs eredeti a dokumentumüvegen.

Forgassa át az eredetit.

Betöltés előtt forgassa át alaposan az eredeti példányokat. Ha nem forgatja át az eredeti példányokat, több oldal adagolódhat egyszerre, és ez papírelakadást okoz.

Helyezze be az eredetit.

BP-51C26/BP-51C31/BP-51C36/BP-51C45/BP-51C55/ BP-51C65/BP-61C31/BP-61C36/BP-61C45:
Legfeljebb 100 lap helyezhető be.
BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/ BP-71C65:
Legfeljebb 300 lap helyezhető be.
Ha az automatikus dokumentumadagoló befejezte a lapolvasást, vegye el az eredetiket a kiadótálcáról.

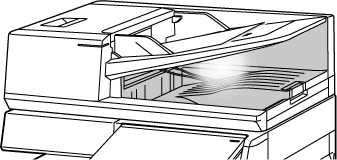

BENNFELEJTETT EREDETI PÉLDÁNYRA FIGYELMEZTETŐ JELZŐFÉNY

Az eredeti példány bennfelejtésének megelőzése érdekében az automatikus dokumentumadagolóra (BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/BP-71C65) jelzőlámpa lett beépítve az eredeti ürítőtálca tetején.
Ez a jelzőlámpa érzékeli a dokumentumadagolóban lévő dokumentumokat, és villogni kezd azt követően, hogy az utolsó eredeti példány kikerül az eredeti ürítőtálcából.

Jelzőfény kikapcsol

A bennfelejtett eredeti példányra figyelmeztető jelzőfény kikapcsol az alábbi esetekben.

Ha a beolvasott eredetit eltávolítják
Miután a bennfelejtett eredeti példányra figyelmeztető jelzőfény háromszor felvillan, ezt három alkalommal megismétli.
Ha új eredetit helyez az automatikus dokumentumadagolóba, és a feladat elindult.
Ha a gép alvó üzemmódba lép
Ha az automatikus dokumentumadagoló használata tiltott

Ha a bennfelejtett eredeti példányra figyelmeztető jelzőfény villog, az eredeti példány behelyezése a dokumentumüvegre nem kapcsolja ki a bennfelejtett eredeti példányra figyelmeztető jelzőfényt.
A bennfelejtett eredeti példányra figyelmeztető jelzőfény nem kapcsol ki mindössze azzal, hogy eredeti példányt helyez be az automatikus dokumentumadagolóba.
A bennfelejtett eredeti példányra figyelmeztető jelzőfény akkor sem kapcsol ki, ha a kezelőpult kikapcsol.
Ha a bennfelejtett eredeti példányra figyelmeztető jelzőfény kikapcsol, akkor a jelzőfény akkor sem fog villogni, ha eredeti példány maradt az automatikus dokumentumadagolóban.

EREDETI BEHELYEZÉSE JELZŐFÉNY

BP-56C26/BP-71C31/BP-71C36/BP-71C45/BP-71C55/BP-71C65 készüléken az eredeti behelyezés jelzőfénye világít, ha a dokumentum megfelelően van betöltve az adagolótálcára.
Ha az eredeti beállítás jelzőfénye világít, akkor az a felhasználó, aki nehezen tud meggyőződni arról, hogy a dokumentum az adagolótálcán van, ellenőrizheti, hogy a dokumentum betöltése megtörtént.

FERDE ADAGOLÁS MEGAKADÁLYOZÁSA

A BP-71C31, BP-71C36, BP-71C45, BP-71C55 vagy BP-71C65 készülék a ferde adagolást megakadályozó funkcióval rendelkezik. Amikor a egy dokumentumot ferdén tölt be, ez a funkció elakadásként állítja le a dokumentum behúzását.

KETTŐS ADAGOLÁS ÉRZÉKELÉS

Ha a perifériás eszköz kettős adagolást észlelő készletét csatlakoztatja a BP-71C31/BP-71C36/BP-71C45/BP-71C55/BP-71C65 dokumentumadagolóhoz, akkor használhatja a kettős adagolás érzékelés funkciót.
Ez az automatikus dokumentumadagoló fel van szerelve a kettős adagolás észlelése funkcióval.
Ha egyszerre több eredeti példányt próbál meg beolvastatni, a beolvasás leáll a dokumentum elakadása miatt.
