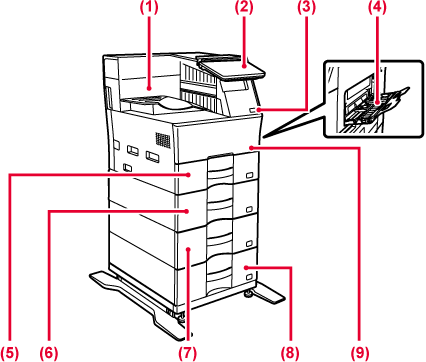

Udskrifter leveres i denne bakke.
Dette panel indeholder [Strøm]-knappen, informationsindikatoren og berøringspanelet.
Brug berøringspanelet for at aktivere disse funktioner.
Et mærke for område for NFC berøringspunkt vises også.
Dette anvendes til at tilslutte en USB-enhed, såsom en USB-hukommelse, til maskinen.
Understøtter USB 2.0 (høj hastighed).
Anvend denne bakke til at indføre papiret manuelt. Åbn også udvidelsesbakken, når
du ilægger papir.
Opbevar papir i denne bakke.
Opbevar papir i denne bakke.
Opbevar papir i denne bakke.
Opbevar papir i denne bakke.
Åbn dette dæksel for at udskifte en tonerpatron.

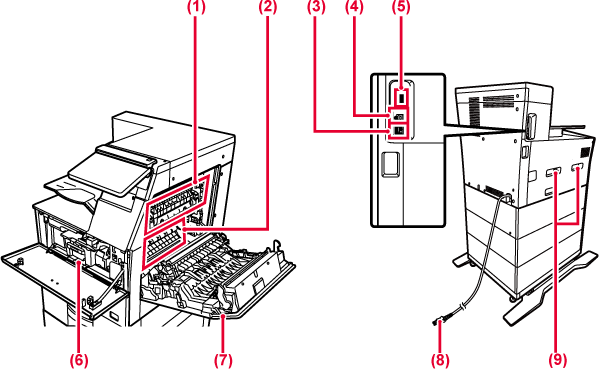

Varme anvendes her til at brænde det overførte billede fast på papiret.
Advarsel
Fikseringsenheden er meget varm. Pas på ikke at brænde dig, når du fjerner et forkert indført papir.Billederne dannes på den fotoledende tromle.
Forsigtig
Overførselsrullen må ikke berøres eller beskadiges. Det kan forårsage fejl i billedet.Tilslut LAN-kablet til dette stik, når maskinen anvendes på et netværk.
Anvend et afskærmet LAN-kabel.
Maskinen benytter ikke denne konnektor.
Dette anvendes til at tilslutte en USB-enhed, såsom en USB-hukommelse, til maskinen.
Understøtter USB 2.0 (HI-Speed) og USB 3.0 (SuperSpeed).
Denne patron indeholder toner.
Når en patron er ved at løbe tør for toner, skal den udskiftes med en ny.
Åbn denne låge for at fjerne fejlindført papir.
Og åbn den, når bruger ændrer indstillingerne til udskrivning på kuverter.
Tag fat her, når maskinen flyttes.
Dette afsnit beskriver navne og funktioner på betjeningspanelets forskellige dele.
Denne indikator lyser, når der tændes for strømmen til maskinen, og når en bruger
logger ind på maskinen.
Meddelelser og taster der vises på berøringspanelets display.
Betjen maskinen ved at trykke direkte på de viste taster.
Denne indikator lyser, når maskinens afbryder er i positionen. Blinker blåt i perioden,
hvor knappen [Strøm] ikke fungerer umiddelbart efter, at strømstikket er sat i stikkontakten.
Brug denne knap til at tænde og slukke for maskinen og til at gå i strømsparetilstand.
Du kan nemt slutte en bærbar enhed til maskinen ved at røre ved den mobile enhed.
Forsigtig
Når maskinen tændes/slukkes; ved brugergodkendelse, når brugeren har logget ind med
IC-kort eller NFC; når der tilsluttes USB-hukommelse til maskinen; når der startes
et job på maskinens betjeningspanel; eller under billedjustering eller ved tilføjelse
af toner; der er opstået en fejl i maskinen, tænder lysdioden og orange som svar på
brugerens anmodning/betjening for at kommunikere maskinens status til brugeren.
Tændingsmønstrene er forskellige afhængigt af status.
| Tændingsfarve | Tændingsmønstre | Status |
|---|---|---|
|
Blå |
Mønster 1 |
Job i gang, såsom papirindføring eller udskrivning. |
|
Mønster 2 |
Klarstatus eller anden tilstand, hvor jobs kan accepteres. |
|
|
Orange |
Lys* |
Fejl, der ikke stopper maskindrift, som f.eks. næsten løbet tør for toner. |
|
Blinker* |
Fejl, der stopper maskindrift, som f.eks. forkert indført papir og løbet tør for toner. |
* Hvis den tændte tilstand og den blinkende tilstand overlapper hinanden, har den blinkende tilstand forrang.
