Los documentos impresos se disponen en esta bandeja.
Este panel incluye el botón [Encendido], el indicador de información y el panel táctil.
Utilice el panel táctil para controlar cada una de estas funciones.
También aparece una marca del área de punto táctil NFC.
Se utiliza para conectar un dispositivo USB, como un dispositivo de memoria USB, a
la máquina.
Compatible con USB 2.0 (Hi-Speed).
Utilice esta bandeja para introducir el papel manualmente. Si va a cargar papel, abra
también la extensión de la bandeja.
Almacene papel en esta bandeja.
Almacene papel en esta bandeja.
Almacene papel en esta bandeja.
Almacene papel en esta bandeja.
Abra esta tapa para sustituir un cartucho de tóner.

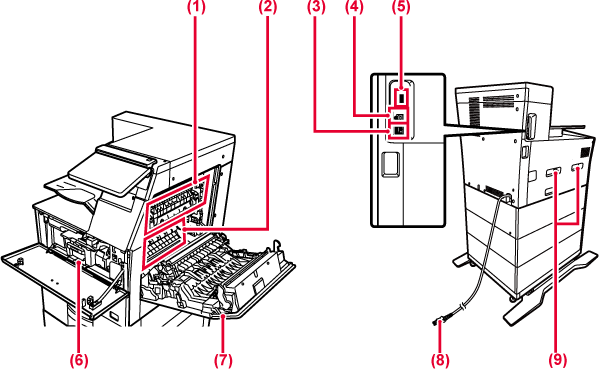

En esta zona se aplica calor para fijar la imagen transferida al papel.
Advertencia
La unidad de fusión está caliente. Tenga cuidado de no quemarse cuando retire el papel atascado.Las imágenes se forman en el tambor fotoconductor.
Precaución
No toque ni dañe el rodillo de transferencia. De lo contrario, la imagen podría aparecer defectuosa.Conecte el cable LAN a este conector cuando se esté utilizando la máquina en una red.
Utilice un cable LAN blindado.
La máquina no utiliza este conector.
Se utiliza para conectar un dispositivo USB, como un dispositivo de memoria USB, a
la máquina. Compatible con USB 2.0 (Hi-Speed) y USB3.0 (SuperSpeed).
Este cartucho contiene tóner.
Cuando se agote el tóner de un cartucho, sustitúyalo por uno nuevo.
Abra esta cubierta para retirar el papel atascado.
Y ábrala cuando el usuario cambie la configuración a la impresión de sobres.
Agárrela para desplazar la máquina.
En esta sección se describen los nombres y las funciones de las distintas partes del
panel de control.
Este indicador se ilumina cuando se enciende la alimentación de la máquina y cuando
un usuario se conecta a la máquina.
En la pantalla del panel táctil se muestra una serie de mensajes y teclas.
Accione la máquina pulsando directamente las teclas que se muestran.
Este indicador se enciende cuando el interruptor de alimentación está en la posición.
Parpadea en azul durante el tiempo que el botón [Encendido] no funciona inmediatamente
después de conectar el enchufe a la toma de corriente.
Utilice este botón para encender y apagar la máquina y para entrar en el modo de ahorro
de energía.
Puede conectar fácilmente un dispositivo móvil a la unidad tocando el dispositivo
móvil.
Precaución
Al encender/apagar la alimentación de la máquina, al realizar la autenticación de
usuario cuando el usuario se ha conectado utilizando la tarjeta IC o NFC, al conectar
la memoria USB a la máquina, al iniciar un trabajo en el panel de control de la máquina,
durante el ajuste de la imagen o al añadir tóner, cuando se ha producido un error
en la máquina, el LED se ilumina de color y naranja en respuesta a la solicitud/operación
del usuario para comunicar al usuario el estado de la máquina.
Los patrones de encendido varían según el estado.
| Color de encendido | Patrones de encendido | Estado |
|---|---|---|
|
Azul |
Patrón 1 |
Trabajo en curso, como la alimentación de papel o la impresión. |
|
Patrón 2 |
Máquina lista para el uso u otro estado en el que se pueden aceptar trabajos. |
|
|
Naranja |
Se ilumina* |
Errores que no detienen el funcionamiento de la máquina, como la indicación de que el tóner está a punto de agotarse. |
|
Parpadea* |
Errores que detienen el funcionamiento de la máquina, como atascos o la indicación de que se ha agotado el tóner. |
* Si el estado de encendido y el estado de parpadeo se solapan, tendrá prioridad el estado de parpadeo.
