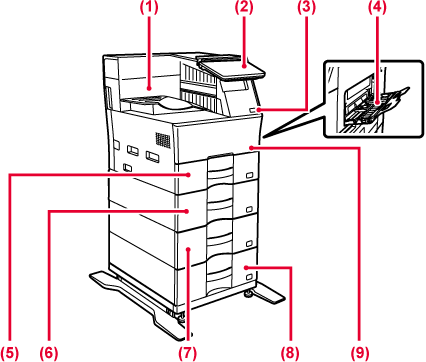

Les papiers imprimés sont envoyés sur ce magasin.
Ce panneau comprend le bouton [Alimentation], le voyant d'information et l'écran tactile.
Utilisez l'écran tactile pour utiliser chacune de ces fonctions.
Un repère de zone de point de contact NFC s'affiche également.
Il est utilisé pour relier un périphérique USB tel qu'une clé USB à la machine.
Prend en charge l'USB 2.0 (Haut débit).
Servez-vous de ce magasin pour alimenter le papier manuellement. Lors du chargement
de papier, ouvrez également le guide d'extension.
CHARGEMENT DU PAPIER DANS LE PLATEAU D'ALIMENTATION AUXILIAIRE
Stockez le papier dans ce magasin.
Stockez le papier dans ce magasin.
Stockez le papier dans ce magasin.
Stockez le papier dans ce magasin.
Ouvrez ce capot pour remplacer une cartouche de toner.
Ici, les images transférées sont thermiquement fixées sur le papier.
Avertissement
L'unité de fusion est chaude. Veillez à ne pas vous brûler lorsque vous retirez du papier mal alimenté.Les images sont formées sur le tambour photoconducteur.
Attention
Veillez à ne pas toucher ou endommager la Rouleau de transfert. Cela pourrait produire une image de mauvaise qualité.Vous pouvez raccorder le câble réseau à ce connecteur lorsque vous utilisez l'appareil
en réseau.
Utilisez un câble LAN blindé.
La machine n'utilise pas ce connecteur.
Il est utilisé pour relier un périphérique USB tel qu'une clé USB à la machine. Prend
en charge l'USB 2.0 (Haut débit) et l'USB 3.0 (Super débit).
Cette cartouche contient le toner.
Lorsqu'une cartouche manque de toner, vous devez la remplacer par une cartouche neuve.
Ouvrez ce capot pour éliminer un bourrage papier.
Et ouvrez lorsque l'utilisateur modifie le réglage d’impression d'enveloppe.
Saisissez-la lorsque vous déplacez l'appareil.
Ce chapitre décrit les noms et fonctions des différents composants du panneau de commande.
Ce voyant s'allume lorsque la machine est mise sous tension et lorsqu'un utilisateur
se connecte à la machine.
Les messages et les touches apparaissent sur l'affichage de l'écran tactile.
Vous pouvez utiliser l'appareil en appuyant directement sur les touches affichées.
Ce témoin s'allume lorsque l'interrupteur de la machine est en position. Clignote
en bleu lorsque le bouton [Alimentation] ne fonctionne pas immédiatement une fois
fiche insérée dans l' de la prise.
Utilisez ce bouton pour allumer et éteindre la machine et passer en mode Économie
d'énergie.
Vous pouvez facilement connecter un appareil mobile à la machine en touchant l'appareil
mobile.
Attention
Lors de la mise sous/hors tension de la machine ; au moment de l'authentification
utilisateur lorsque l'utilisateur s'est connecté avec une carte à puce ou avec NFC ;
lors de la connexion d'une clé USB à la machine ; lors du démarrage d'un travail sur
le panneau de commande de la machine ; ou lors du réglage de l'image ou de l'ajout
de toner ; qu'une erreur s'est produite dans la machine, le témoin s'allume et orange
en réponse à la demande/opération de l'utilisateur pour communiquer l'état de la machine
à l'utilisateur.
Les modèles de clignotement diffèrent en fonction de l'état.
| Couleur de clignotement | Modèles de clignotement | État |
|---|---|---|
|
Bleu |
Modèle 1 |
Travail en cours, tel que l'alimentation de papier ou la sortie de documents imprimés. |
|
Modèle 2 |
État prêt ou autre état lorsque les travaux peuvent être acceptés. |
|
|
Orange |
Témoins* |
Erreurs qui n'arrêtent pas le fonctionnement de la machine, telles que la cartouche de toner presque vide. |
|
Clignote* |
Erreurs qui arrêtent le fonctionnement de la machine, telles que des bourrages papier et une cartouche de toner vide. |
* Si l'état allumé et l'état clignotant ont lieu en même temps, l'état clignotant est prioritaire.
