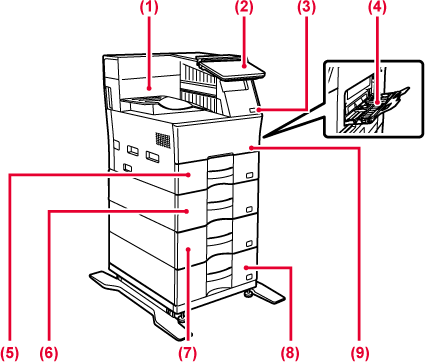

Ebbe a tálcába kerülnek a kinyomtatott papírok.
Ezen a panelen található az [Üzem] gomb, a tájékoztató lámpa és az érintőpanel.
Az érintőpanel segítségével kezelheti ezeket a funkciókat.
Az NFC érintőpont területének jelzése is megjelenik.
USB-eszközt, például USB-memóriaeszközt lehet vele a készülékhez csatlakoztatni.
Támogatja az USB 2.0 (Hi-Speed) szabványt.
Ezt a tálcát használja a papír kézi adagolásához. Papír betöltésekor nyissa fel a
tálcatoldatot is.
Papír tárolására szolgál.
Papír tárolására szolgál.
Papír tárolására szolgál.
Papír tárolására szolgál.
Nyissa ki ezt az ajtót a festékkazetta kicseréléséhez.
Hő alkalmazásával itt fixálódik a továbbított kép a papírra.
Figyelem
A fixáló egység forró. Vigyázzon, nehogy megégesse magát az elakadt papír eltávolítása közben.A képek a fényérzékeny hengeren jelennek meg.
Vigyázat
Ne érintse meg, és ne károsítsa a továbbítógörgőt. Ez hibás képet okozhat.Csatlakoztassa a LAN-kábelt ehhez a csatlakozóhoz, ha a készüléket hálózaton használja.
Árnyékolt LAN-kábelt használjon.
A berendezés nem használja ezt a csatlakozót.
USB-eszközt, például USB-memóriaeszközt lehet vele a készülékhez csatlakoztatni. Támogaja
az USB 2.0 (Hi-Speed) and USB3.0 (SuperSpeed) szabványt.
Ez a kazetta tartalmazza a festéket.
Ha egy festékkazettából kifogy a festék, a kazettát ki kell cserélni.
Nyissa ki ezt az ajtót az elakadt papír eltávolításához.
És nyissa ki, ha a feljasználó módosítja a borítéknyomtatás beállításait.
A gép mozgatásakor ezt fogja meg.
Ez a rész a kezelőpanelen található elemek nevét és funkcióját ismerteti.
A jelzőfény akkor világít, ha a gép áramellátása bekapcsol, és amikor felhasználó
jelentkezik be a gépre.
Az érintőpanel kijelzőjén üzenetek és gombok jelennek meg.
A gépet a megjelenő gombok közvetlen megérintésével üzemeltetheti.
Ez a jelzőfény akkor világít, ha a készülék főkapcsolója bekapcsolt helyzetben van.
Amíg az [Üzem] gomb nem működik közvetlenül azt követően, hogy a tápcsatlakozó dugaszát
csatlakoztatták a hálózati aljzatba, kéken villog.
Ezt a gombot használja a készülék be- és kikapcsolásához, valamint az energiatakarékos
üzemmódba lépéshez.
Könnyen csatlakoztathat mobileszközt a géphez úgy, hogy hozzáérinti a mobileszközt.
Vigyázat
A gép BE-/KIKAPCSOLÁSAKOR; felhasználói hitelesítésnél, amikor a felhasználó IC-kártya
vagy NFC használatával jelentkezik be; USB memória csatlakoztatásakor; feladat indításakor
a gép vezérlőpultján; képbeállításnál vagy festékkazetta hozzáadásakor, hiba jelentkezése
esetén a és sárga LED jelzőlámpák mutatják a gép állapotát, a felhasználó által indított
parancsnak/műveletnek megfelelően.
A jelzőfény mintázatai az állapottól függően eltérőek lehetnek.
| Jelzőszínek | Jelzőfény mintázatok | Állapot |
|---|---|---|
|
Kék |
1. minta |
Feladat folyamatban, például papír behúzása vagy kiadása. |
|
2. minta |
Készenléti állapot vagy egyéb állapot, amelyben feladat fogadható. |
|
|
Narancssárga |
Világít* |
A készülék működését nem akadályozó hibák, például majdnem kifogyott a festék. |
|
Villog* |
A készülék működését akadályozó hibák, például papírelakadás vagy kifogyott festék. |
* Ha a folyamatos világítás és a villogó jelzés átfedné egymást, akkor a villogó jelzés élvez elsőbbséget.
