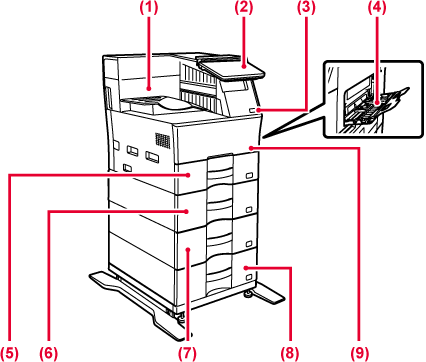

Le copie stampate vengono inviate a questo vassoio.
Su questo pannello si trovano il pulsante [Accensione], l'indicatore di informazioni
e il pannello a sfioramento.
Usare il pannello a sfioramento per utilizzare ciascuna di queste funzioni.
Viene visualizzato anche il simbolo dell’area del punto di contatto NFC.
Serve per collegare alla macchina un dispositivo USB, ad esempio, un dispositivo di
archiviazione USB.
Supporta USB 2.0 (Hi-Speed).
Utilizzare il vassoio per eseguire l’alimentazione manuale dei fogli. Quando si carica
la carta, aprire anche il vassoio estensibile.
In questo vassoio è possibile inserire la carta.
In questo vassoio è possibile inserire la carta.
In questo vassoio è possibile inserire la carta.
In questo vassoio è possibile inserire la carta.

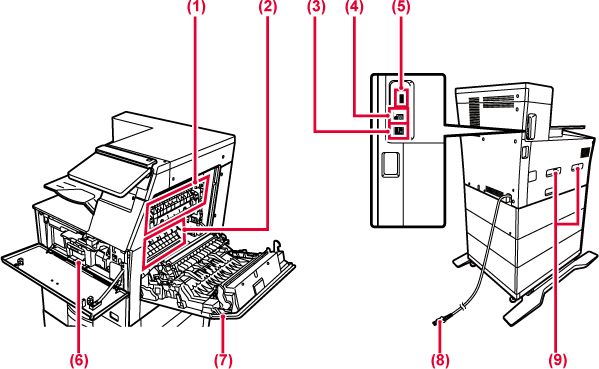

Aprire questo coperchio per sostituire una cartuccia di toner.
In questa zona si applica del calore per fondere l'immagine trasferita sulla carta.
Avvertenza
L'unità di fusione è calda. Fare attenzione a non ustionarsi durante la rimozione della carta inceppata.Le immagini sono formate sul tamburo fotoconduttore.
Attenzione
Non toccare né danneggiare il rullo di trasferimento. Tale operazione potrebbe causare un'immagine difettosa.Collegare il cavo LAN a questo connettore quando si utilizza la macchina in rete.
Usare un cavo LAN schermato.
La macchina non usa questo connettore.
Serve per collegare alla macchina un dispositivo USB, ad esempio, un dispositivo di
archiviazione USB. Supporta USB 2.0 (Hi-Speed) e USB3.0 (SuperSpeed).
Questa cartuccia contiene toner.
Quando il toner in una cartuccia si esaurisce, sostituirla con una nuova cartuccia.
Aprire questo coperchio per rimuovere la carta inceppata.
Aprire anche quando l'utente cambia l'impostazione per stampare la busta.
Afferrarla quando si sposta la macchina.

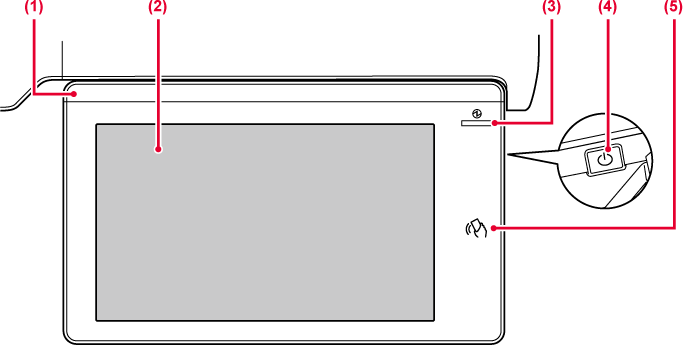

In questa sezione vengono descritti i nomi e le funzioni delle rispettive parti del
pannello di controllo.
Questo indicatore si accende quando è inserita l'alimentazione elettrica della macchina
e quando un utente esegue l'accesso alla macchina.
Sul display del pannello a sfioramento vengono visualizzati messaggi e tasti.
Per utilizzare la macchina, è possibile toccare direttamente i tasti visualizzati.
Questo indicatore si illumina quando l'interruttore di alimentazione della macchina
è in posizione di accensione. Lampeggia con luce blu quando il pulsante [Accensione]
non funziona immediatamente dopo aver inserito la spina di alimentazione nella presa
di corrente.
Utilizzare questo pulsante per accendere e spegnere la macchina e per accedere alla
modalità di risparmio energetico.
È possibile collegare facilmente un dispositivo mobile alla macchina ponendolo a contatto.
Attenzione
Il LED si accende a luce e arancione a seguito della richiesta/operazione eseguita
dall'utente per comunicare all'utente lo stato della macchina all'accensione/spegnimento
della macchina, all'autenticazione utente dopo che l'utente ha eseguito l'accesso
tramite scheda IC o NFC, connettendo la memoria USB alla macchina, lanciando un lavoro
dal pannello di controllo della macchina oppure durante la regolazione dell'immagine,
l'aggiunta del toner, quando si verifica un errore.
Le modalità di accensione variano in base allo stato.
| Colore della luce | Modalità di accensione | Stato |
|---|---|---|
|
Blu |
Modello 1 |
Lavoro in corso, ad esempio l'alimentazione della carta o l'uscita. |
|
Modello 2 |
Stato di pronto o altro stato indicante che è possibile accettare i lavori. |
|
|
Arancione |
Accesa fissa* |
Errori che non fermano il funzionamento della macchina, quali, ad esempio, il quasi esaurimento del toner. |
|
Lampeggiante* |
Errori che fermano il funzionamento della macchina, quali, ad esempio, gli inceppamenti e l'esaurimento del toner. |
* Se lo stato di accensione si sovrappone a quello di luce lampeggiante, quest'ultimo avrà la priorità.
