Utskrevet papir sendes til denne skuffen.
Dette panelet inneholder [Strøm]-knappen, informasjonsindikatoren og berøringspanelet.
Bruk berøringspanelet til å betjene hver av disse funksjonene.
Et merke for NFC-berøringsområdet vises også.
Denne brukes til å koble en USB-enhet, for eksempel en USB-minneenhet, til maskinen.
Støtter USB 2.0 (høy hastighet).
Bruk denne skuffen til å mate papir manuelt. Når du laster inn papir, må du også åpne
skuffeforlengelsen.
Oppbevar papir i denne skuffen.
Oppbevar papir i denne skuffen.
Oppbevar papir i denne skuffen.
Oppbevar papir i denne skuffen.

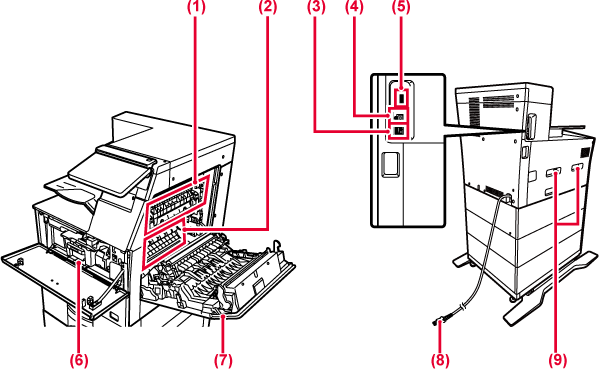

Åpne dette dekselet for å bytte en tonerkassett.
Her tilføres det varme for å overføre bildet til papiret.
Advarsel
Varmeseksjonen er varm. Vær forsiktig slik at du ikke brenner deg når du fjerner feilmatet papir.Bilder formes på den fotoledende trommelen.
Obs
Ikke rør eller skad overføringsrullen. Dette kan føre til et defekt bilde.Du kobler LAN-kabelen til denne kontakten når maskinen brukes i et nettverk.
Bruk en skjermet LAN-kabel.
Denne kontakten brukes ikke på maskinen.
Denne brukes til å koble en USB-enhet, for eksempel en USB-minneenhet, til maskinen.
Støtter USB 2.0 (høy hastighet) og USB3.0(SuperSpeed).
Denne kassetten inneholder toner.
Når kassett går tom for toner, må den skiftes ut.
Åpne dette dekselet for å fjerne feilmatet papir.
Og åpne når brukeren endrer innstillingen for utskrift på konvolutt.
Ta tak i dette når du flytter maskinen.
Denne delen beskriver navnene og funksjonene til de respektive delene til betjeningspanelet.
Denne indikatoren tennes når strømmen til maskinen slås på, og når en bruker logger
på maskinen.
Meldinger og taster vises på berøringspanelet.
Betjen maskinen ved å trykke på tastene som vises.
Denne indikatoren tennes når maskinens strømbryter er satt til PÅ. Blinker blått i
løpet av tidsrommet som [Strøm]-knappen ikke fungerer umiddelbart etter at støpselet
er satt inn i stikkontakten.
Bruk denne knappen for å slå maskinen av og på og for å gå inn i strømsparingsmodus.
Du kan enkelt koble til en mobilenhet til maskinen ved å berøre mobilenheten.
Obs
LED-lampen lyser og oransje som respons på forespørselen/kommandoen fra brukeren for
å kommunisere maskinstatusen til brukeren når strømmen til maskinen slås PÅ/AV; ved
brukerautentisering når brukeren har logget på ved hjelp av IC-kort eller NFC; når
et USB-minne kobles til maskinen; ved igangsettelse av en jobb på maskinens kontrollpanel;
i løpet av bildejustering; ved påfylling av toner; når det har oppstått en feil i
maskinen.
Lampemønstrene varierer avhengig av statusen.
| Lampefarge | Lampemønstre | Status |
|---|---|---|
|
Blått |
Mønster 1 |
Jobb som pågår, for eksempel papirmating eller -utmating. |
|
Mønster 2 |
Klar-tilstand eller annen tilstand der jobber kan mottas. |
|
|
Oransje |
Lys* |
Feil som ikke avbryter driften av maskinen, for eksempel at maskinen nesten er tom for toner. |
|
Blinker* |
Feil som avbryter driften av maskinen, for eksempel papirstopp eller at maskinen er tom for toner. |
* Ved overlapping av tilstanden der lampen lyser og tilstanden der lampen blinker, er det tilstanden der lampen blinker som får prioritet.
