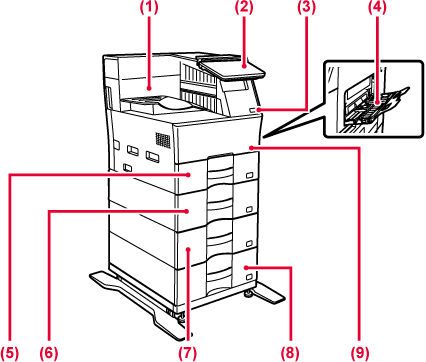

Wydrukowane dokumenty
są umieszczane na tej tacy.
Na panelu znajduje
się przycisk [Zasilanie], wskaźnik informacyjny oraz panel dotykowy.
Użyj panelu dotykowego, aby włączyć dowolną z tych funkcji.
Pojawi się również oznaczenie punktu dotykowego
NFC.
Port USB (typ A)
służy do podłączania urządzenia USB, na przykład pamięci USB.
Obsługuje standard USB 2.0 (Hi-Speed).
Używaj tego podajnika,
aby wprowadzać papier do urządzenia ręcznie.
Podczas ładowania papieru również należy otworzyć prowadnicę.
Umieść papier w tym
podajniku.
Umieść papier w tym
podajniku.
Umieść papier w tym
podajniku.
Umieść papier w tym
podajniku.
Otwórz tę pokrywę,
aby wymienić pojemnik z tonerem.
W tym miejscu papier
jest poddawany działaniu ciepła, aby utrwalić przeniesiony obraz.
Niebezpieczeństwo
Moduł utrwalania jest gorący. Ostrożnie usuwaj zacięty papier, aby się nie poparzyć.Obrazy powstają na
bębnie fotoprzewodzącym.
Ostrzeżenie
Nie dotykaj rolki transferowej i staraj się jej nie uszkodzić. Może to spowodować nieprawidłowe odtwarzanie obrazów.Jeżeli urządzenie
jest używane w sieci, podłącz kabel LAN do tego złącza.
Należy używać ekranowanego kabla LAN.
Urządzenie nie korzysta
z tego złącza.
Port USB (typ A)
służy do podłączania urządzenia USB, na przykład pamięci USB. Obsługuje
standardy USB 2.0 (Hi-Speed) oraz USB 3.0 (SuperSpeed).
Ten pojemnik zawiera
toner.
Kiedy toner w pojemniku się skończy, należy wymienić pusty
pojemnik.
Otwórz tę pokrywę,
aby usunąć zacięty papier.
Otwórz ją również podczas zmiany ustawień drukowania na
kopertach.
Służy do przytrzymywania
urządzenia podczas jego przesuwania.
W tej części opisano nazwy i funkcje poszczególnych
elementów znajdujących na panelu operacyjnym.
Ten wskaźnik świeci
się, gdy zasilanie jest włączone, a użytkownik zaloguje się do urządzenia.
Komunikaty i przyciski
są wyświetlane na ekranie panelu dotykowego.
Urządzenie jest obsługiwane przez bezpośrednie naciskanie
wyświetlanych przycisków.
Ta kontrolka świeci
się, gdy główny włącznik zasilania urządzenia jest włączony. Kontrolka
miga na niebiesko, jeśli bezpośrednio po podłączeniu wtyczki do
gniazda zasilania nie zostanie naciśnięty przycisk [Zasilanie].
Użyj tego przycisku,
aby włączyć lub wyłączyć zasilanie urządzenia.
Możesz łatwo podłączyć
do tego urządzenia dowolne urządzenie przenośne, dotykając urządzenia przenośnego.
Ostrzeżenie
Po włączeniu/wyłączeniu zasilania urządzenia;
podczas uwierzytelniania użytkownika, gdy użytkownik zalogował się
za pomocą karty IC lub NFC; podczas podłączania pamięci USB do urządzenia;
podczas uruchamiania zadania na panelu sterowania urządzenia; lub
podczas regulacji obrazu lub dodawania tonera; wystąpił błąd w urządzeniu,
dioda LED świeci się na pomarańczowo w odpowiedzi na żądanie/operację
od użytkownika, aby poinformować użytkownika o stanie urządzenia.
Wzory świetlne zmieniają się w zależności od statusu.
| Kolor kontrolek | Wzór świetlny | Status |
|---|---|---|
|
Niebieski |
Wzór 1 |
Zadania w toku, na przykład podawanie papieru lub wysuwanie kopii. |
|
Wzór 2 |
Stan gotowości lub inny stan, w którym zadania mogą zostać zaakceptowane. |
|
|
Pomarańczowy |
Świeci się* |
Błąd, który nie powoduje zatrzymania pracy urządzenia, na przykład niski poziom tonera. |
|
Miga* |
Błąd, który powoduje zatrzymanie pracy urządzenia, na przykład zacięcie papieru i brak tonera. |
* Jeśli stan zaświecenia oraz stan migania nakładają się, pierwszeństwo ma stan migania.
