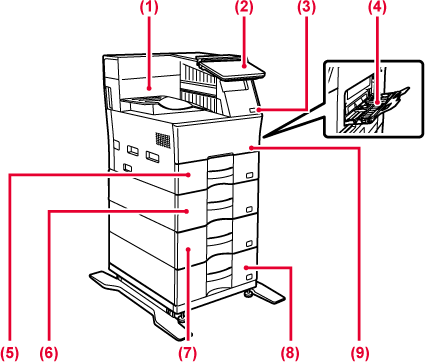

Hârtiile tipărite sunt livrate în această tavă.
Acest panou găzduiește butonul [Alimentare], indicatorul de informații și panoul tactil.
Folosiți panoul tactil pentru a opera aceste funcții.
Apare, de asemenea, un marcaj în zona punctului tactil NFC.
Se folosește pentru a conecta dispozitive USB, cum ar fi dispozitivele de memorie
USB, la echipament.
Compatibil cu USB 2.0 (de mare viteză).
Utilizați această tavă pentru alimentarea manuală cu hârtie. Atunci când încărcați
hârtie, deschideți, de asemenea, tava extensibilă.
Stocați hârtia în această tavă.
Stocați hârtia în această tavă.
Stocați hârtia în această tavă.
Stocați hârtia în această tavă.

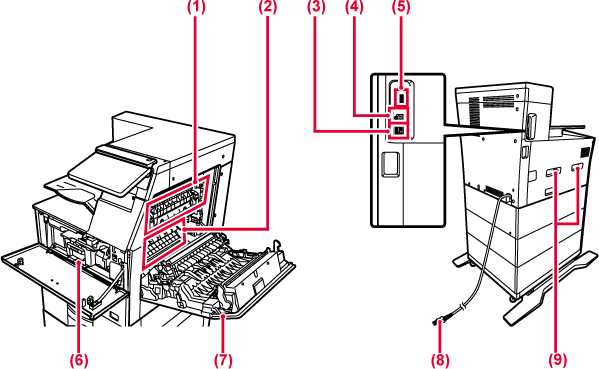

Deschideți acest capac pentru a înlocui cartușul de toner.
Aici este aplicată căldură pentru a imprima imaginea transferată pe hârtie.
Atentie
Cuptorul este fierbinte. Aveţi grijă să nu vă ardeţi când îndepărtaţi o coală alimentată incorect.Imaginile sunt formate pe cilindrul fotoconductiv.
Precautii
Nu atingeți sau deteriorați rola de transfer. În caz contrar, imaginea rezultată ar putea avea de suferit.Conectați cablul LAN la acest conector când utilizați echipamentul în rețea.
Folosiți un cablu LAN ecranat.
Echipamentul nu utilizează acest conector.
Se folosește pentru a conecta dispozitive USB, cum ar fi dispozitivele de memorie
USB, la echipament. Acceptă USB 2.0 (Hi-Speed) și USB3.0 (SuperSpeed).
Acest cartuș conține toner.
Când tonerul din cartuș se termină, înlocuiți-l cu unul nou.
Deschideți acest capac pentru a elimina o coală alimentată incorect.
Și, de asemenea, deschideți-l atunci când utilizatorul schimbă setarea de tipărire
a plicului.
Prindeţi-l în timpul mutării echipamentului.
Această secţiune prezintă denumirile şi funcţiile componentelor de pe panoul de operare.
Acest indicator se aprinde când alimentarea cu energie a echipamentului este activată
și când un utilizator se conectează la aparat.
Mesajele şi tastele se afişează pe ecranul panoului tactil.
Operaţi echipamentul prin atingerea directă a tastelor afişate.
Acest indicator luminează când întrerupătorul echipamentului este în poziție. Luminează
intermitent în albastru când butonul [Alimentare] nu funcționează imediat după ce
ștecherul este introdus în priză.
Utilizați acest buton pentru a porni și opri aparatul și pentru a intra în modul de
economisire a energiei.
Puteți conecta uşor un dispozitiv mobil la echipament atingând dispozitivul mobil.
Precautii
La pornirea/oprirea echipamentului; la autentificarea utilizatorului atunci când utilizatorul
s-a autentificat folosind cardul IC sau NFC; la conectarea memoriei USB la aparat;
la începerea unei lucrări pe panoul de control al echipamentului; sau în timpul ajustării
imaginii sau când adăugați toner; a apărut o eroare în mașină, LED-ul se aprinde și
portocaliu ca răspuns la solicitarea/operația din partea utilizatorului de a comunica
utilizatorului starea echipamentului.
Modelele de iluminare diferă în funcție de stare.
| Culori de iluminare | Modele de iluminare | Stare |
|---|---|---|
|
Albastru |
Model 1 |
Operație în desfăşurare, precum alimentarea sau scoaterea hârtiei. |
|
Model 2 |
Stare pregătită sau o altă stare în care pot fi acceptate operațiile. |
|
|
Portocaliu |
Luminează* |
Erori care nu întrerup funcționarea echipamentului, precum tonerul aproape consumat. |
|
Intermitent* |
Erori care nu întrerup funcționarea echipamentului, precum alimentarea incorectă şi tonerul consumat. |
* Dacă starea de iluminare continuă și starea de iluminare intermitentă se suprapun, starea de iluminare intermitentă are prioritate.
Version 02a / bpb547pw_usr_02a_ro
