В этот лоток выводятся
отпечатки.
На этой панели расположены
кнопка [Питание], информационный индикатор и сенсорная панель.
Сенсорная панель используется для управления всеми
функциями.
Также отображается метка области касания связи NFC.
Используется для
подключения к аппарату устройства USB, например, накопителя USB.
Поддерживается стандарт USB 2.0 (Hi-Speed).
Используется для
подачи бумаги вручную.
При загрузке бумаги также открывайте удлинитель лотка.
Используется для
хранения бумаги.
Используется для
хранения бумаги.
Используется для
хранения бумаги.
Используется для
хранения бумаги.

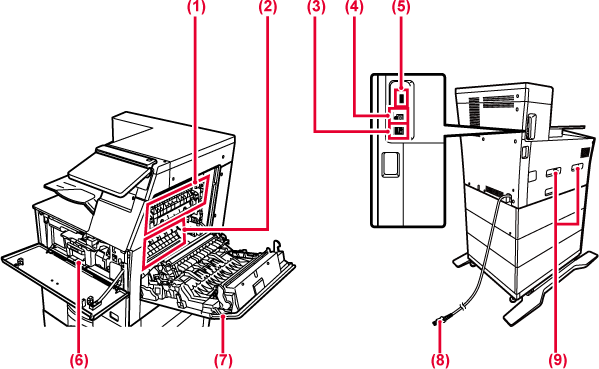

Открывается для замены
тонер-картриджа.
Закрепляет изображения
на бумаге с помощью тепловой обработки.
Внимание
Блок термозакрепления нагревается до высокой температуры. Будьте осторожны при извлечении застрявшего листа, чтобы не получить ожогов.На фотопроводящем
барабане формируются изображения.
Осторожно
Не прикасайтесь к валику для переноса изображения и постарайтесь не повредить его. Это может привести к искажению изображений.При использовании
аппарата в локальной сети к этому разъему подключается сетевой кабель.
Используйте экранированный сетевой кабель.
Этот разъем не используется
аппаратом.
Используется для
подключения к аппарату устройства USB, например, накопителя USB. Поддерживаются
стандарты USB 2.0 (Hi-Speed) и USB3.0 (SuperSpeed).
В этом картридже
содержится тонер.
Когда в картридже заканчивается тонер, замените
его на другой картридж с тонером.
Крышка открывается
для извлечения застрявшей бумаги.
Также открывается при изменении пользователем настройки
для печати на конверте.
Держитесь за нее
при перемещении аппарата.
В этом разделе описаны наименования и функции
узлов и деталей панели управления.
Этот индикатор загорается
при включении питания аппарата и при входе пользователя в систему
на аппарате.
На дисплее сенсорной
панели отображаются сообщения и кнопки.
Касайтесь отображаемых кнопок, чтобы управлять работой
аппарата.
Этот индикатор светится,
если выключатель питания аппарата находится во включенном положении. Мигает
синим светом, пока не работает кнопка [Питание] непосредственно
после того, как штепсельная вилка вставлена в розетку питания.
Эта кнопка используется
для включения и выключения питания аппарата.
Мобильное устройство
можно с легкостью подключить к аппарату, прикоснувшись мобильным устройством.
Осторожно
При включении/выключении питания устройства;
при аутентификации пользователя, когда пользователь вошел в систему
с помощью IC-карты или NFC; при подключении USB-накопителя к устройству;
при запуске задания на панели управления устройства; или во время
настройки изображения или при добавлении тонера; если в устройстве
произошла ошибка, светодиод загорается оранжевым цветом в ответ
на запрос/операцию пользователя, чтобы сообщить пользователю о состоянии
устройства.
В зависимости от состояния меняются образцы свечения.
| Цвет свечения | Образцы свечения | Состояние |
|---|---|---|
|
Синий |
Схема 1 |
Выполняется задание, например подача или вывод бумаги. |
|
Схема 2 |
Состояние готовности либо другое состояние, допускающее прием задания. |
|
|
Оранжевый |
Светится* |
Ошибка, которая не ведет к остановке работы аппарата, например, заканчивается тонер. |
|
Мигает* |
Ошибка, которая ведет к остановке работы аппарата, например, застревание бумаги или отсутствие тонера. |
* Если состояния свечения и мигания накладываются, приоритет имеет состояние мигания.
