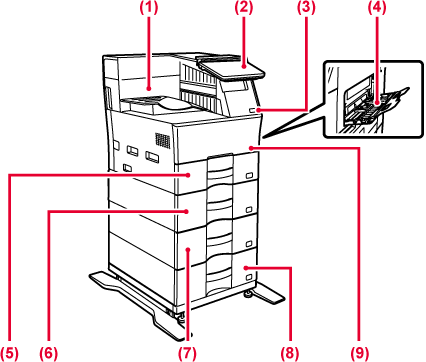

Do tohto zásobníka
prichádzajú vytlačené papiere.
Na tomto paneli sa
nachádza tlačidlo [Napájanie], informačný indikátor a dotykový panel.
Dotykový panel použite na obsluhu každej z týchto funkcií.
Zobrazí sa aj značka oblasti dotykového bodu NFC.
Používa sa na pripojenie
USB zariadenia, napríklad pamäťového USB médiá k zariadeniu.
Podporuje USB 2.0 (vysoká rýchlosť).
Tento zásobník sa
používa na ručné vkladanie papiera.
Pri vkladaní papiera otvorte aj podperu.
Do tohto zásobníka
uložte papier.
Do tohto zásobníka
uložte papier.
Do tohto zásobníka
uložte papier.
Do tohto zásobníka
uložte papier.
Ak chcete vymeniť
tonerovú kazetu, otvorte tento kryt.
V nej sa prenesený
obraz tepelne natavuje na papier.
Varovanie
Fixačná jednotka je horúca. Pri vyťahovaní zaseknutého papiera dávajte pozor, aby ste sa nepopálili.Na fotocitlivom valci
sa formujú obrázky.
Upozornenie
Nedotýkajte sa transportného valca ani ho nepoškodzujte. Môže to spôsobiť chybný obrázok.K tomuto konektoru
pripojte kábel siete LAN v prípade, že sa zariadenie používa v sieti.
Použite tienený kábel siete LAN.
Zariadenie tento
konektor nepoužíva.
Používa sa na pripojenie
USB zariadenia, napríklad pamäťového USB médiá k zariadeniu. Podporuje
USB 2.0 (vysoká rýchlosť) a USB 3.0 (super vysoká rýchlosť).
Táto kazeta obsahuje
toner.
Ak sa toner v kazete minie, vymeňte ho za nový.
Otvorte tento kryt,
ak chcete vytiahnuť zaseknutý papier.
A otvorte ho, keď používateľ zmení nastavenie na
tlač obálky.
Uchopte ho pri premiestňovaní
zariadenia.
Táto časť popisuje názvy a funkcie jednotlivých
častí ovládacieho panela.
Tento indikátor sa
rozsvieti, keď je zapnuté napájanie zariadenia a keď sa používateľ
prihlási do zariadenia.
Na displeji dotykového
panela sa zobrazujú hlásenia a tlačidlá.
Zariadenie obsluhujte ťukaním priamo na zobrazené tlačidlá.
Tento indikátor sa
rozsvieti, keď je spínač napájania zariadenia v polohe zapnutia.
Bliká namodro v priebehu času, keď sa tlačidlo [Napájanie] nepoužije
ihneď po zasunutí sieťovej zástrčky do elektrickej zásuvky.
Toto tlačidlo použite
na zapnutie alebo vypnutie zariadenia.
Priložením mobilného
zariadenia k zariadeniu tieto dve zariadenia ľahko prepojíte.
Upozornenie
Pri zapínaní/vypínaní stroja; pri overení
používateľa, keď sa používateľ prihlásil pomocou karty IC alebo
NFC; pri pripájaní USB pamäte k stroju; pri spustení úlohy na ovládacom
paneli stroja; alebo počas úpravy obrazu alebo pri pridávaní tonera;
v stroji sa vyskytla chyba, LED dióda sa rozsvieti a oranžovo ako
odpoveď na požiadavku/operáciu zo strany používateľa oznámiť používateľovi
stav stroja.
Vzory svietenia sa líšia v závislosti od stavu.
| Farba svietenia | Vzory svietenia | Stav |
|---|---|---|
|
Modrá |
Vzor 1 |
Prebiehajúce úlohy, napríklad vkladanie alebo výstup papiera. |
|
Vzor 2 |
Stav pripravenosti alebo iný stav, kedy je zariadenie schopné prijať úlohy. |
|
|
Oranžová |
Svieti* |
Chyby, ktoré nezabraňujú fungovaniu zariadenia, napríklad dochádzajúci toner. |
|
Bliká* |
Chyby, ktoré zabraňujú fungovaniu zariadenia, napríklad zaseknutý papier alebo minutý toner. |
* Ak sa stav svietenia prekrýva so stavom blikania, prioritu bude mať blikanie.
