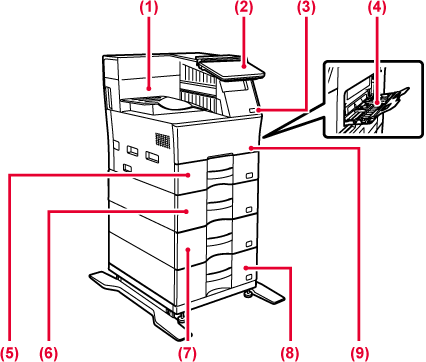

Utskrivna pappersark
matas ut i det här facket.
Den här panelen innehåller
knappen [Strömbrytare], informationsindikatorn och pekskärmen.
Använd pekpanelen för att bruka de här funktionerna.
En markering för NFC-kontaktområdet visas också.
Används för anslutning
av en USB-enhet, t.ex. ett USB-minne, till maskinen.
Stöd för USB 2.0 (Hi-Speed).
Använd det här facket
när du vill mata papper manuellt.
Öppna förlängningen när du fyller på papper.
Förvara papper i
det här facket.
Förvara papper i
det här facket.
Förvara papper i
det här facket.
Förvara papper i
det här facket.

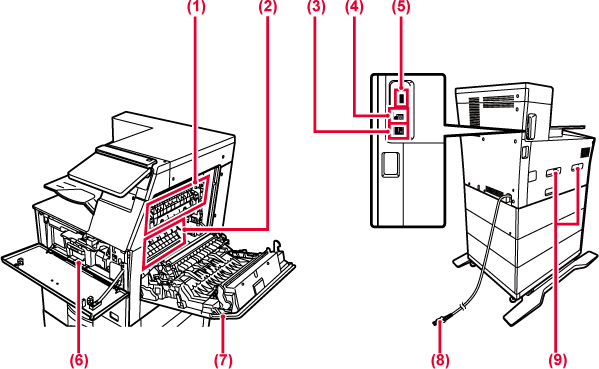

Öppna luckan när
du ska byta ut en tonerkassett.
Här används värme
för att fixera den överförda bilden på papperet.
Varning
Fixeringsenheten är mycket varm. Var försiktig så att du inte bränner dig när du tar bort papper som fastnat.Bilder formas på
trumman.
Försiktighet
Vidrör eller skada inte överföringsvalsen. Du riskerar att förstöra bilden.Anslut LAN-kabeln
till det här uttaget när maskinen används i ett nätverk.
Använd en skärmad LAN-kabel.
Maskinen använder
inte anslutningen.
Används för anslutning
av en USB-enhet, t.ex. Ett USB-minne, till maskinen. Stöder USB
2.0 (Hi-Speed) och USB3.0 (SuperSpeed).
Kassetten innehåller
toner.
När tonern tar slut i en kassett ska du byta till
en ny.
Öppna luckan när
du ska ta bort felmatat papper.
Och öppna den när användaren ändrar inställningen
för att skriva ut kuvert.
Håll i det när maskinen
flyttas.
I det här avsnittet beskrivs de olika delarnas
namn och funktioner på manöverpanelen.
Indikatorn tänds
när strömmen till maskinen slås på och när en användare loggar in
på maskinen.
Meddelanden och knappar
visas på pekpanelens skärm.
Styr maskinen genom att trycka direkt på de knappar som
visas.
Indikatorn tänds
när maskinens strömbrytare är i påslaget läge. Blinkar blått under
den tid då knappen [Strömbrytare] inte fungerar direkt efter det
att strömkontakten satts in i eluttaget.
Använd den här knappen
för att slå på och stänga av maskinen.
Du kan enkelt ansluta
en mobil enhet till maskinen genom att vidröra den mobila enheten.
Försiktighet
LED-lampan lyser med eller orange sken som
svar på en begäran/åtgärd och för att visa maskinens status när maskinens
ström slås PÅ/AV, vid användarautentisering när användaren loggat
in med ett IC-kort eller NFC, när ett USB-minne ansluts till maskinen,
när ett jobb startas på maskinens kontrollpanel, vid bildjustering
och påfyllning av toner, ett fel uppstår i maskinen.
Ljusmönstren varierar beroende på maskinens status.
| Ljusfärg | Ljusmönster | Status |
|---|---|---|
|
Blå |
Mönster 1 |
Jobb pågår, till exempel pappersmatning eller utskrift. |
|
Mönster 2 |
Klarläge eller annat läge då jobb kan tas emot. |
|
|
Orange |
Tänds* |
Fel som inte hindrar att maskinen används, till exempel låg tonernivå. |
|
Blinkar* |
Fel som hindrar att maskinen används, till exempel pappersstopp eller slut på toner. |
* Om ett tänt tillstånd och blinkande tillstånd överlappar varandra, har det blinkande läget prioritet.
