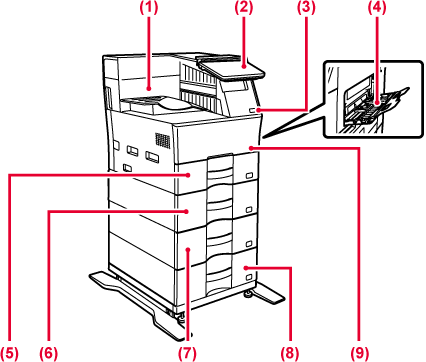

Yazdırılan kağıtlar bu tablaya iletilir.
Bu panelde [Güç] düğmesi, Bilgi göstergesi ve dokunmatik panel yer alır.
Bu işlevleri kullanmak için, dokunmatik paneli kullanın.
Bir NFC dokunma noktası alanı işareti de görüntülenir.
USB bellek gibi bir USB cihazını makineye bağlamak için kullanılır.
USB 2.0 (Yüksek Hız)'ı destekler.
Kağıdı manüel olarak beslemek için bu tablayı kullanın. Kağıt yüklerken, uzatma tablasını
da açın.
Kağıtları bu tablada saklayın.
Kağıtları bu tablada saklayın.
Kağıtları bu tablada saklayın.
Kağıtları bu tablada saklayın.
Toner kartuşunu değiştirmek için bu kapağı açın.
Aktarılan görüntüyü kağıda kaynatmak için buraya ısı uygulanır.
Uyari
Isı ünitesi sıcaktır. Sıkışan kağıdı çıkarırken ellerinizi yakmamaya dikkat ediniz.Görüntüler foto-iletken silindir üzerinde oluşturulur.
Dikkat
Transfer kemerine dokunmayın veya zarar vermeyin. Bu, bozuk görüntüye neden olabilir.Makine bir ağa bağlı olduğu zaman bu konnektöre bir LAN kablosu bağlayın.
Blendajlı LAN kablosu kullanın.
Makine bu konektörü kullanmıyor.
USB bellek gibi bir USB cihazını makineye bağlamak için kullanılır. USB 2.0 (Yüksek
Hız) ve USB3.0'ı (Süper Hız) destekler.
Bu kartuş toner doludur.
Kartuştaki toner bittiğinde, yenisiyle değiştirin.
Kağıt sıkışmasını gidermek için bu kapağı açın.
Ve kullanıcı zarf yazdırmak için ayarı değiştirdiğinde açın.
Makineyi taşırken bu kolu tutun.
Bu bölümde, kontrol panelindeki parçaların adları ve işlevleri açıklanmaktadır.
Bu gösterge, makineye giden güç açıldığında ve kullanıcı makinede oturum açtığında
yanar.
Mesajlar ve tuşlar dokunmatik ekranda görülür.
Makineyi doğrudan görüntülenen tuşlara dokunarak çalıştırın.
Makinenin güç anahtarı açık konumda olduğu zaman bu gösterge yanar. Elektrik fişi
elektrik prizine takıldıktan hemen sonra [Güç] düğmesi kullanılmadığı durumlarda mavi
yanıp söner.
Bu düğmeyi, makineyi açıp kapatmak ve enerji tasarruf moduna girmek için kullanın.
Bir mobil cihaza dokunarak cihazı makineye kolayca bağlayabilirsiniz.
Dikkat
Makinenin gücünü AÇARKEN/KAPATIRKEN; kullanıcı IC kartı veya NFC kullanarak oturum
açtığında kullanıcı kimlik doğrulamasında; USB belleği makineye bağlarken; makine
kontrol panelinde bir işi başlatırken; veya görüntü ayarı sırasında veya toner eklerken;
makinede bir hata oluştu, kullanıcıya makine durumunu iletmek için kullanıcıdan gelen
talebe/işleme yanıt olarak LED yanar ve turuncu olur.
Işık yanma düzenleri, duruma bağlı olarak farklılık gösterir.
| Işık yanma rengi | Işık yanma düzenleri | Durum |
|---|---|---|
|
Mavi |
Şekil 1 |
Devam eden işler, örneğin kağıt beslemesi veya çıktısı. |
|
Şekil 2 |
İşlerin kabul edilebildiği hazır durum veya diğer durumlar. |
|
|
Turuncu |
Işıklar* |
Makinenin çalışmasını durdurmayan hatalar, örneğin tonerin bitmek üzere olması. |
|
Yanıp söner* |
Makinenin çalışmasını durduran hatalar, örneğin kağıt sıkışmaları ve tonerin bitmesi. |
* Yanma ve yanıp sönme durumu çakıştığında, yanıp sönme durumuna öncelik verilir.
