REGELMÄSSIGE WARTUNG

Um eine dauerhaft gute Leistung des Geräts zu garantieren, müssen Sie das Gerät regelmäßig reinigen.

Warnung

Benutzen Sie kein brennbares Spray zum Reinigen des Geräts. Wenn Gas vom Spray mit heißen elektrischen Komponenten oder mit der Fixiereinheit innerhalb des Geräts in Kontakt kommt, könnte es zu Feuer oder einem elektrischen Schlag kommen.

Vorsicht

  • Benutzen Sie keine Lösungsmittel, Benzol oder ähnliche flüchtige Reinigungsmittel für die Reinigung des Geräts. Das Gehäuse könnte dadurch beschädigt oder verfärbt werden.
  • Wischen Sie die spiegelartige Oberfläche des Bedienfelds mit einem weichen Tuch vorsichtig ab (siehe rechts). Wenn Sie ein hartes Tuch verwenden oder zu stark reiben, kann es zu Beschädigungen der Oberfläche kommen.

REINIGEN DER LASEREINHEIT

Wenn die Lasereinheit im Gerät verschmutzt ist, können sich im gedruckten Bild Streifenmuster (farbige Streifen) bilden.
Erkennen der von einer verschmutzten Lasereinheit verursachten (farbigen) Streifen

  • Die farbigen Streifen treten stets an derselben Stelle auf.
  • Die farbigen Streifen verlaufen parallel zur Richtung des Papiereinzugs.
  • Die farbigen Streifen treten beim Drucken über einen Computer auf.
Wenn ähnliche Bedingungen auftreten, wie oben beschrieben, reinigen Sie die Lasereinheit gemäß den oben genannten Anweisungen.

Öffnen Sie die rechte Seitenverkleidung.

Halten Sie beide Seiten fest und öffnen Sie die Vorrichtung.

Entfernen Sie alle Tonerpatronen.

Legen Sie vorab Zeitungen oder ähnliches an der Stelle aus, wo Sie die Tonerpatrone hinlegen möchten.

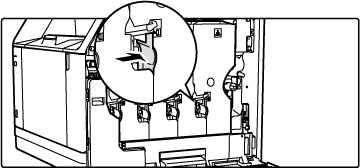

Drücken Sie auf die unten an der Tonerpatrone angebrachte Verriegelung, um diese zu entsperren, und ziehen Sie die Tonerpatrone in Ihre Richtung.

Vorsicht

Achten Sie beim Einlegen der entfernten Tonerpatrone darauf, dass die Seite, an der das Getriebe befestigt ist, nach oben zeigt.

Entnehmen Sie das Reinigungswerkzeug für die Lasereinheit.

Das Reinigungswerkzeug ist an der vorderen Abdeckung angebracht.

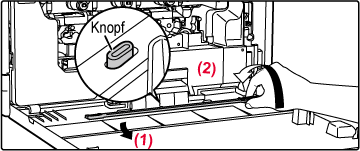

  1. Ziehen Sie den Knopf rechts am Reinigungsgerät, und lösen Sie ihn von der Klemme.
  2. Platzieren Sie den Knopf auf der Rückseite über der Spitze der Klemme.
  3. Drehen Sie das Reinigungsgerät um den Knopf, um es von der linken Klemme zu lösen.

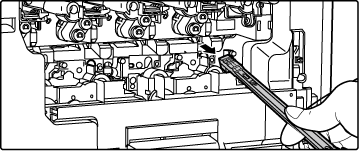

Reinigen Sie die Lasereinheit.

  1. Halten Sie den Reiniger nach unten, und führen Sie das Werkzeug langsam in die zu reinigende Öffnung ein.
    2. Dabei muss der Reiniger nach unten zeigen.
  2. Führen Sie das Reinigungswerkzeug vollständig in die Öffnung ein, und ziehen Sie es wieder heraus.
    3. Ziehen Sie das Reinigungswerkzeug heraus, bis Sie spüren, dass die Spitze keinen Kontakt mehr zur zu reinigenden Oberfläche der Lasereinheit hat.
  3. Wiederholen Sie Schritt (2) zwei oder drei Mal, und entfernen Sie anschließend das Reinigungswerkzeug.

Wiederholen Sie Schritt 4, um alle Öffnungen in der Lasereinheit zu reinigen (4 Öffnungen).

Die Lasereinheit muss an vier Stellen gereinigt werden, einschließlich der in Schritt 4 genannten Stelle. Reinigen Sie alle Öffnungen.

Ersetzen Sie das Reinigungsgerät.

  1. Nachdem Sie das Reinigungsgerät auf den Knopf gelegt und um diesen gedreht haben, befestigen Sie das Ende (die Seite, an der der Reiniger befestigt ist) an der linken Klemme.
  2. Positionieren Sie die rechte Seite des Reinigungsgeräts auf der Klemme, um es auf der nächstgelegene Seite anzubringen.
  3. Drehen Sie das Reinigungsgerät auf die Klemme.

Installieren Sie alle Tonerpatronen in waagrechter Richtung

(1) Gelb
(2) Magenta
(3) Cyan
(4) Schwarz
  1. Legen Sie die Tonerpatronen in das jeweilige Farbfach ein.
  2. Drücken Sie sie fest hinein, bis Sie ein "Klicken” hören.
    3. Drücken Sie die abgerundete Vertiefung an der jeweiligen Tonerpatrone hinein.
Es kann keine Tonerpatrone einer anderen Farbe installiert werden. Stellen Sie sicher, dass eine Tonerpatrone derselben Farbe installiert wird.

Schließen Sie die rechte Abdeckung.

Halten Sie beide Seiten fest und schließen Sie die Vorrichtung.

REINIGEN DER EINZUGSROLLE DES MANUELLEN EINZUGS

Wenn beim Einziehen von Umschlägen oder dickem Papier über den manuellen Einzug häufig Papierstaus auftreten, wischen Sie die Oberfläche der Einzugsrolle mit einem sauberen, weichen Tuch ab, das mit Wasser oder einer neutralen Reinigungsflüssigkeit befeuchtet wurde.

REINIGEN DER EINZUGSROLLE DES FACHS

Wenn es in einem Fach häufig zu einem Papierstau kommt, drücken Sie die Mitte der Druckplatte nach unten, bis sie einrastet, und wischen Sie die Oberfläche der Einzugsrolle mit einem sauberen, weichen Tuch ab, das mit Wasser befeuchtet wurde.

Entfernen Sie das Fach aus dem Gerät.

Wenn das Fach herausgezogen wird, hält es auf halber Strecke an und kann nur entfernt werden, wenn es vollständig herausgezogen wird.
Wenn das Fach anhält, heben Sie es leicht an, um es aus dem Gerät herauszuziehen.

Reinigen Sie die Einzugsrolle.
