MAINTENIMIENTO PERIÓDICO

Para garantizar que la máquina continúe proporcionando un rendimiento de calidad superior, límpiela periódicamente.

Advertencia

No utilice un spray inflamable para limpiar la máquina. Si el gas del spray entra en contacto con los componentes eléctricos internos o con la unidad de fusibles, que están sometidos a altas temperaturas, podría producirse un incendio o una descarga eléctrica.

Precaución

  • No utilice disolvente, benceno ni agentes de limpieza volátiles para limpiar la máquina. Podrían degradar o decolorar la carcasa.
  • Utilice un paño suave para limpiar la zona con acabado tipo espejo del panel de control (véase a la derecha). Si utiliza un paño áspero, o si frota fuerte, la superficie podría rayarse.

LIMPIEZA DE LA UNIDAD LÁSER

Si se ensucia la unidad láser dentro de la máquina, pueden aparecer patrones de líneas (líneas de color) en la imagen impresa.
Identificación de las líneas (líneas de color) provocadas por una unidad láser sucia

  • Las líneas de color siempre aparecen en el mismo sitio.
  • Aparecen líneas coloreadas paralelas a la dirección de alimentación del papel.
  • Aparecen líneas coloreadas en la impresión realizada desde un ordenador.
Si se dan casos como los descritos anteriormente, limpie la unidad láser tal como se explica a continuación.

Abra la cubierta lateral derecha.

Sujétela por ambos lados y ábrala.

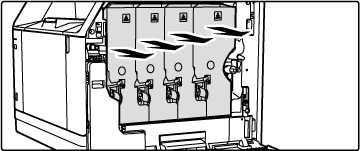

Retire todos los cartuchos de tóner.

Extienda papel de periódico o algo similar de antemano donde vaya a colocar el cartucho de tóner.

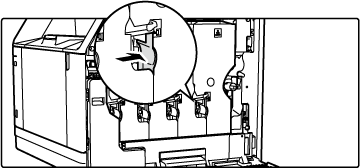

Presione el bloqueo de la parte inferior del cartucho de tóner para desbloquearlo y tire del cartucho de tóner hacia usted.

Precaución

Al colocar el cartucho de tóner retirado, asegúrese de colocarlo con el lado que contiene los engranajes orientado hacia arriba.

Saque la herramienta de limpieza para la unidad láser.

La herramienta de limpieza va unida a la cubierta frontal.

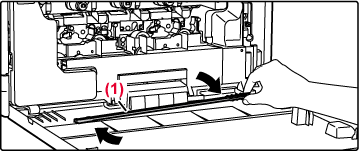

  1. Tire del tirador del lado derecho de la herramienta de limpieza para soltarla del enganche.
  2. Coloque el tirador de la parte de atrás por encima de la parte superior del enganche.

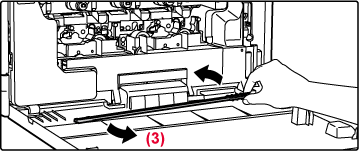

  3. Gire la herramienta de limpieza alrededor del eje para soltarla del enganche izquierdo.

Limpie la unidad láser.

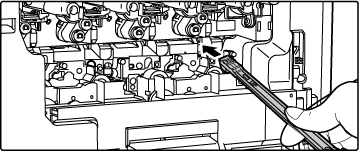

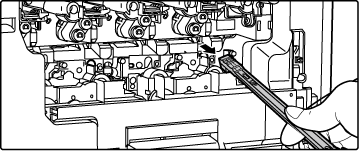

  1. Apunte con el limpiador hacia abajo e inserte con cuidado la herramienta en el orificio que desee limpiar.
    2. Asegúrese de apuntar con el limpiador hacia abajo.

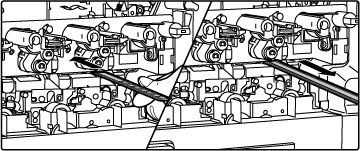

  2. Inserte la herramienta de limpieza en el orificio por completo y vuelva a sacarla.
    3. Extraiga la herramienta de limpieza hasta que note que la punta de la herramienta se aleja de la superficie de limpieza de la unidad láser.
  3. Repita el paso 2 dos o tres veces y, a continuación, retire la herramienta de limpieza.

Repita los pasos descritos en 4 para limpiar todos los orificios (4 orificios) de la unidad láser.

La unidad láser tiene cuatro puntos de limpieza, incluido el punto que se ha limpiado en el paso 4. Asegúrese de limpiarlos todos.

Vuelva a colocar la herramienta de limpieza en su sitio.

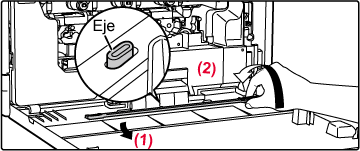

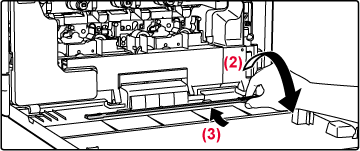

  1. Acople la herramienta de limpieza al eje y gírela alrededor de él; después coloque el extremo (el lado del limpiador) sobre el enganche izquierdo.
  2. Coloque el lado derecho de la herramienta de limpieza sobre el enganche para situarlo cerca.
  3. Gire la herramienta de limpieza para engancharla.

Instale todos los cartuchos de tóner horizontalmente

(1) Amarillo
(2) Magenta
(3) Cian
(4) Negro
  1. Introduzca los cartuchos de tóner en las ubicaciones de cada color.
  2. Presione firmemente hacia dentro hasta que oiga un "clic"
    3. Presione la hendidura circular de cada cartucho de tóner.
No se puede instalar un cartucho de tóner de un color diferente. Asegúrese de instalar un cartucho de tóner del mismo color.

Cierre la cubierta lateral derecha.

Sujétela por ambos lados y ciérrela.

LIMPIEZA DEL RODILLO DE ALIMENTACIÓN DE LA BANDEJA BYPASS

Si se producen atascos de papel con frecuencia al introducir sobres o papel de gramaje alto a través de la bandeja bypass, limpie la superficie del rodillo de alimentación con un paño suave humedecido con agua o un detergente neutro.

LIMPIEZA DEL RODILLO DE ALIMENTACIÓN DE LA BANDEJA

Si el papel de la bandeja se atasca con frecuencia, presione hacia abajo el centro de la pletina de presión hasta que encaje y limpie la superficie del rodillo de alimentación con un paño limpio y suave humedecido con agua.

Extracción de la bandeja del interior de la máquina.

Al extraer la bandeja, esta se detiene a la mitad y no se puede sacar sin extraerla del todo.
Cuando la bandeja se detenga, elévela con suavidad y tire de ella para extraerla de la máquina.

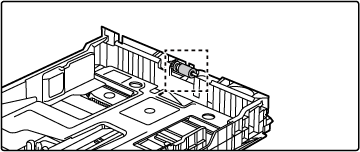

Limpie el rodillo de alimentación.
