MAINTENANCE RÉGULIÈRE

Afin de maintenir les performances de qualité supérieure de la machine, nettoyez régulièrement la machine.

Avertissement

N'utilisez pas de spray inflammable pour nettoyer la machine. Si du gaz entre en contact avec des composants électriques chauds ou l'unité de fusion à l'intérieur de la machine, cela peut entraîner un incendie ou un choc électrique.

Attention

  • N'utilisez pas de diluant, de benzène, ni d'agents de nettoyage volatiles similaires pour nettoyer la machine. Ils risquent de détériorer ou décolorer le boîtier.
  • Utilisez un chiffon doux pour essuyer doucement la saleté de la zone du panneau de commande présentant une finition de type miroir (illustré à droite). Si vous utilisez un chiffon rigide ou frottez fort, la surface risque d'être endommagée.

NETTOYAGE DE L'UNITÉ LASER

Si l'unité laser à l'intérieur de la machine devient sale, des motifs de lignes (lignes de couleur) risquent de se former sur l'image imprimée.
Identification des lignes (lignes de couleur) créées par une unité laser sale

  • Les lignes de couleur apparaissent toujours au même endroit.
  • Les lignes de couleur sont parallèles au sens d'alimentation du papier.
  • Des lignes de couleur apparaissent sur l'impression provenant d'un ordinateur.
Si des conditions similaires à celles ci-dessus se produisent, nettoyez l'unité laser en suivant les explications ci-dessous.

Ouvrez le capot latéral droit.

Tenez les deux côtés et ouvrez-les.

Retirez toutes les cartouches de toner.

Étalez du papier journal ou un objet similaire à l'avance à l'endroit où vous placerez la cartouche de toner.
Appuyez sur le verrouillage situé en bas de la cartouche de toner pour la déverrouiller et tirez la cartouche de toner vers vous.

Attention

Lorsque vous placez la cartouche de toner retirée, veillez à ce que le côté monté sur l'engrenage soit orienté vers le haut.

Retirez l'outil de nettoyage de l'unité laser.

L'outil de nettoyage est fixé au capot avant.
  1. Tirez le bouton à droite de l'outil de nettoyage pour le libérer du crochet.
  2. Placez le bouton à l'arrière, au-dessus du crochet.
  3. Tournez l'outil de nettoyage autour du bossage pour le libérer du crochet gauche.

Nettoyez l'unité laser.

  1. Dirigez le dispositif de nettoyage vers le bas et insérez lentement l'outil dans l'orifice à nettoyer.
    2. Veillez à bien diriger le dispositif de nettoyage vers le bas.
  2. Insérez complètement l'outil de nettoyage dans l'orifice, puis retirez-le.
    3. Sortez l'outil de nettoyage jusqu'à ce que vous sentiez que la pointe de l'outil ne touche plus la surface de nettoyage de l'unité laser.
  3. Répétez l'étape 2 deux ou trois fois, puis retirez l'outil de nettoyage.

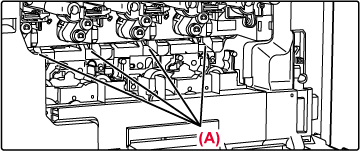

Répétez l'étape 4 pour nettoyer tous les orifices (4 orifices) de l'unité laser.

L'unité laser est nettoyée à 4 emplacements, y compris l'emplacement nettoyé à l'étape 4. Nettoyez tous les orifices.

Replacez l'outil de nettoyage.

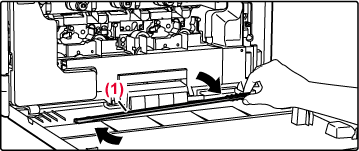

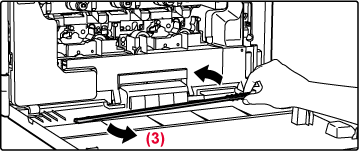

  1. Engagez l'outil de nettoyage sur le bossage, faites-le tourner autour, puis placez l'extrémité (côté du dispositif de nettoyage) sur le crochet à gauche.
  2. Positionnez le côté droit de l'outil de nettoyage sur le crochet pour le remettre en place.
  3. Tournez l'outil de nettoyage sur le crochet.

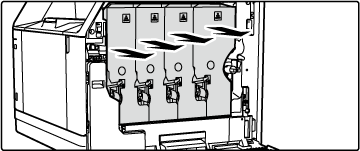

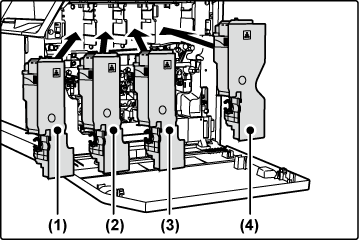

Installer toutes les cartouches de toner horizontalement

(1) Jaune
(2) Magenta
(3) Cyan
(4) Noir
  1. Insérez les cartouches de toner dans chaque emplacement de couleur.
  2. Enfoncez-la fermement jusqu'à ce que vous entendiez un déclic.
    3. Appuyez sur l'encoche arrondie de chaque cartouche de toner.
Vous ne pouvez pas installer de cartouche d'une autre couleur. Veillez à installer une cartouche de toner de la même couleur.

Fermez le capot de droite.

Tenez les deux côtés et fermez.

NETTOYAGE DU ROULEAU D'ALIMENTATION DU MAGASIN AUXILIAIRE

Si des bourrages papier se produisent fréquemment lors de l'alimentation des enveloppes ou du papier épais via le plateau d'alimentation auxiliaire, nettoyez la surface du rouleau d'alimentation à l'aide d'un chiffon doux propre imbibé d'eau ou de détergent neutre.

NETTOYAGE DU ROULEAU D'ALIMENTATION DU MAGASIN

Si des bourrages papier se produisent fréquemment dans le magasin, appuyez au centre de la plaque de pression jusqu'au déclic et nettoyez la surface du rouleau d'alimentation à l'aide d'un chiffon doux propre imbibé d'eau.

Retrait du magasin de la machine.

Lorsque le magasin est retiré, il s'arrête au milieu et ne peut pas être retiré sans l'enlever.
Lorsque le magasin s'arrête, soulevez-le doucement et tirez-le pour le retirer de la machine.

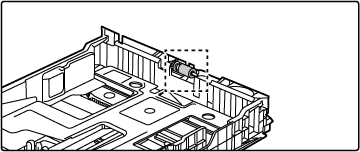

Nettoyez le rouleau d'alimentation.
