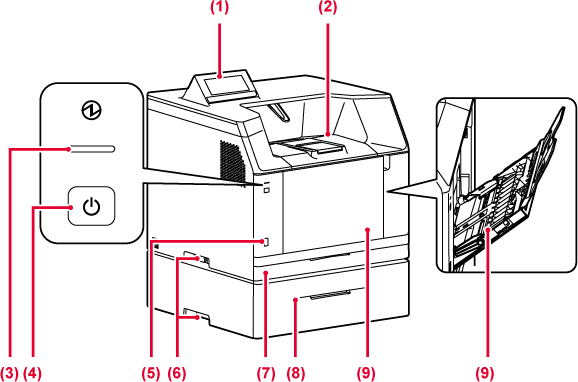

In questo pannello
si trovano l'indicatore di informazioni e il pannello a sfioramento.
Usare il pannello a sfioramento per utilizzare ciascuna
di queste funzioni.
Le copie stampate
vengono inviate a questo vassoio.
Quando si stampano fogli di formato superiore a
A4 (8-1/2" x 11") oppure quando si effettuano stampe in grandi quantità,
estrarre il vassoio estensibile di uscita.
Questo indicatore
si accende quando la spina di alimentazione della
macchina è inserita.
Lampeggia con luce blu quando il pulsante [Accensione] non
funziona immediatamente dopo aver inserito la spina di alimentazione
nella presa di corrente.
Usare questo pulsante
per attivare e disattivare l'alimentazione della macchina.
Serve per collegare
alla macchina un dispositivo USB, ad esempio, un dispositivo di
archiviazione USB.
Supporta USB 2.0 (Hi-Speed).
Afferrarla quando
si sposta la macchina.
In questo vassoio
è possibile inserire la carta.
In questo vassoio
è possibile inserire la carta.
Utilizzare il vassoio
per eseguire l’alimentazione manuale dei fogli.
Quando si carica la carta, aprire anche il vassoio estensibile.
* Periferica.
In questa zona si
applica del calore per fondere l'immagine trasferita sulla carta.
Avvertenza
L'unità di fusione è calda. Fare attenzione a non ustionarsi durante la rimozione della carta inceppata.Serve per collegare
alla macchina un dispositivo USB, ad esempio, un dispositivo di
archiviazione USB. Supporta USB 2.0 (Hi-Speed).
La macchina non usa
questo connettore.
Collegare il cavo
LAN a questo connettore quando si utilizza la macchina in rete.
Usare un cavo LAN schermato.
Questo contenitore
raccoglie il toner in eccesso residuo dopo la stampa
SOSTITUZIONE DELLA VASCHETTA RACCOGLI TONER
Questa cartuccia
contiene toner.
Quando il toner in una cartuccia si esaurisce, sostituirla con
una nuova cartuccia.
Durante la stampa
a colori le immagini toner dei quattro colori sui tamburi fotoconduttori
vengono combinate sulla cinghia di trasferimento.
Durante la stampa in bianco e nero solo l'immagine
del toner nero viene trasferita sulla cinghia di trasferimento.
Attenzione
Non toccare né danneggiare la cinghia di trasferimento.Aprire questo coperchio
per sostituire una cartuccia di toner.
Afferrarla quando
si sposta la macchina.
Aprire questo coperchio
per rimuovere la carta inceppata.
Aprire anche quando l'utente
cambia l'impostazione per stampare la busta.

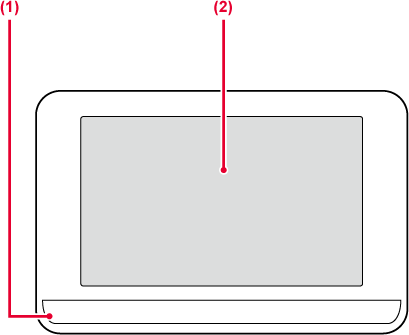

In questa sezione vengono descritti i nomi
e le funzioni delle rispettive parti del pannello di controllo.
Questo indicatore
si accende e lampeggia durante l'esecuzione di un lavoro o quando
si verifica un inceppamento della carta.
Sul display del pannello
a sfioramento vengono visualizzati messaggi e tasti.
Per utilizzare la macchina, è possibile toccare direttamente
i tasti visualizzati.
Attenzione
Il LED si accende a luce blu e arancione
a seguito della richiesta/operazione eseguita dall'utente per comunicare all'utente
lo stato della macchina all'accensione/spegnimento della macchina,
all'autenticazione utente dopo che l'utente ha eseguito l'accesso
tramite scheda IC, connettendo la memoria USB alla macchina, lanciando
un lavoro dal pannello di controllo della macchina oppure durante
la regolazione dell'immagine o l'aggiunta del toner.
Le modalità di accensione variano in base allo stato.
| Colore della luce | Modalità di accensione | Stato |
|---|---|---|
|
Blu |
Modello 1 |
Lavoro in corso, ad esempio l'alimentazione della carta o l'uscita. |
|
Modello 2 |
Stato di pronto o altro stato indicante che è possibile accettare i lavori. |
|
|
Arancione |
Accesa fissa* |
Errori che non fermano il funzionamento della macchina, quali, ad esempio, il quasi esaurimento del toner. |
|
Lampeggiante* |
Errori che fermano il funzionamento della macchina, quali, ad esempio, gli inceppamenti e l'esaurimento del toner. |
* Se lo stato di accensione si sovrappone a quello di luce lampeggiante, quest'ultimo avrà la priorità.
