SUBSTITUIR A UNIDADE DE IMAGEM

Desligue a máquina.

Depois de desligar a máquina, retire a ficha da tomada elétrica.
Para mais informações sobre como desligar a alimentação da máquina, consulte " LIGAR A CORRENTE."

Abra o painel lateral direito.

Segure ambos os lados e abra.

Remover a caixa de resíduos de toner.

Enquanto pressiona suavemente o gancho na parte superior da caixa de resíduos de toner, puxe a caixa de resíduos de toner na sua direção.

Retire todos os cartuchos de toner.

Espalhe previamente jornal ou algo semelhante no local onde irá colocar o cartucho de toner.
Prima o dispositivo de bloqueio na parte inferior do cartucho de toner para o desbloquear e puxe o cartucho de toner na sua direção.

Desbloqueie a alavanca de transferência de pressão da unidade de transferência primária.

Rode a alavanca de transferência de pressão da unidade de transferência primária 180 graus para a esquerda para colocar a marca na posição desbloqueada ( ).

Desbloqueie a unidade de imagem.

Rode o dispositivo de bloqueio esquerdo da unidade de imagem 90 graus para a direita. Rode o dispositivo de bloqueio direito da unidade de imagem 90 graus para a esquerda.

Remova a unidade de imagem.

Primeiro, aperte os dispositivos de bloqueio nos lados esquerdo e direito da unidade de imagem e puxe-a lenta e horizontalmente.
No meio, liberte o dispositivo de bloqueio, mantendo-o premido para evitar que caia, e puxe-o para fora, segurando firmemente os dois lados com as duas mãos.

Instale a nova unidade de imagem

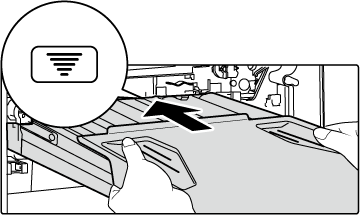

1. Insira a unidade de imagem, certificando-se de que a marca na unidade de imagem está alinhada com a marca na máquina.
A inserção pára na tampa de plástico.

2. Retire a tampa de plástico.
3. Aperte e empurre os dispositivos de bloqueio nos lados esquerdo e direito da unidade de imagem

Bloqueie a unidade de imagem.

Rode o dispositivo de bloqueio esquerdo da unidade de imagem 90 graus para a esquerda. Rode o dispositivo de bloqueio direito da unidade de imagem 90 graus para a direita.

Bloqueie a alavanca de transferência de pressão da unidade de transferência primária.

Rode a alavanca de transferência de pressão da unidade de transferência primária 180 graus para a direita para colocar a marca na posição bloqueada ( ).

Insira lentamente o cartucho de toner, mantendo-o nivelado.

Faça pressão sobre a indentação arredondada até encaixar no lugar.

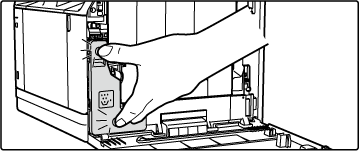

Instale uma caixa de resíduos de toner.

Faça pressão sobre a indentação arredondada até encaixar no lugar.

Feche a tampa lateral direita.

Segurar ambos os lados e fechar.
