VÝMENA ZOBRAZOVACEJ JEDNOTKY

Varovanie

  • Zobrazovaciu jednotku nevhadzujte do ohňa. Toner sa môže z kazety uvoľniť a spôsobiť popáleniny.
  • Zobrazovaciu jednotku uchovávajte mimo dosahu malých detí.

Upozornenie

  • Nevystavujte zobrazovaciu jednotku priamemu slnečnému ani inému silnému svetlu.
  • Nedotýkajte sa povrchu bubna (zelenej časti) zobrazovacej jednotky ani ho nepoškriabte.
  • Zobrazovaciu jednotku nestavajte vertikálne.

Vypnite zariadenie.

Po vypnutí zariadenia ho odpojte od elektrickej zásuvky.
Informácie o tom, ako vypnúť napájanie zariadenia, sú uvedené v časti " ZAPNUTIE ZARIADENIA".

Otvorte pravý bočný kryt.

Uchopte ho po oboch stranách a otvorte.

Vyberte zásobník na zber tonera.

Miernym zatlačením háčika v hornej časti zásobníka na zber tonera potiahnite zásobník na zber tonera smerom k sebe.
    Pred položením zásobníka na zber tonera uložte na rovný povrch hárok papiera alebo novín. Položte naň zásobníka na zber tonera. Otvory nesmerujte nadol, pretože použitý toner sa vysype.

Vyberte všetky tonerové kazety.

Vopred rozprestrite noviny alebo podobnú podložku, na ktorú položíte tonerovú kazetu.

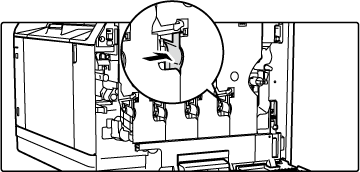

Stlačením zámku v spodnej časti tonerovej kazety ju odomknite a potiahnite tonerovú kazetu smerom k sebe.

Upozornenie

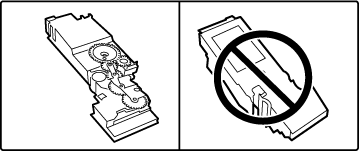

Pri umiestňovaní vybratej tonerovej kazety dbajte na to, aby bola umiestnená stranou s prevodovým mechanizmom smerom nahor.

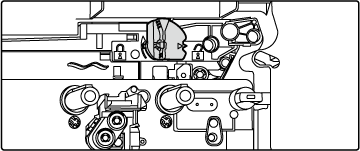

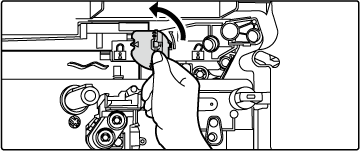

Odomknite páku na prenos tlaku primárnej prenosovej jednotky.

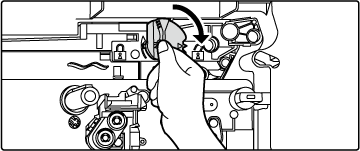

Otočte páku prenosu tlaku primárnej prenosovej jednotky o 180 stupňov doľava, aby ste značku nastavili do odomknutej polohy ( ).

Odomknite zobrazovaciu jednotku.

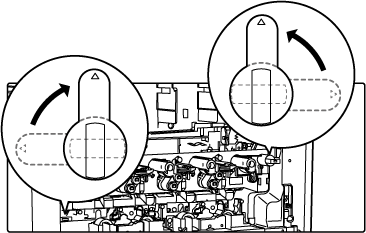

Otočte ľavý zámok zobrazovacej jednotky o 90 stupňov doprava. Otočte pravý zámok zobrazovacej jednotky o 90 stupňov doľava.

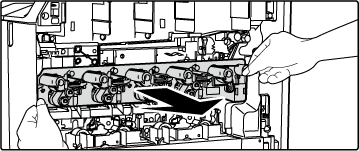

Vyberte zobrazovaciu jednotku.

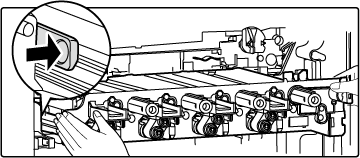

Najprv zovrite zámky na ľavej a pravej strane zobrazovacej jednotky a pomaly a vodorovne ju vytiahnite.
V strede uvoľnite zámok a zároveň ho podržte, aby nevypadol, a pevne jednotku držiac na oboch stranách rukami ju vytiahnite.

Upozornenie

Zobrazovacia jednotka je ťažká a treba s ňou zaobchádzať opatrne.

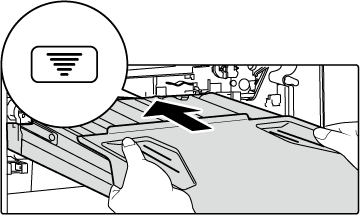

Nainštalujte novú zobrazovaciu jednotku

  1. Vložte zobrazovaciu jednotku a skontrolujte, či je značka na zobrazovacej jednotke zarovnaná so značkou na zariadení.
    2. Vkladanie sa zastaví na plastovom kryte.
  2. Odstráňte plastový kryt.
  3. Zovrite a zatlačte zámky na ľavej a pravej strane zobrazovacej jednotky

Upozornenie

  • Zobrazovaciu jednotku je možné do zariadenia nainštalovať len bezprostredne po otvorení balenia.
  • Pri držaní zobrazovacej jednotky nezabudnite držať plastovú časť krytu. Nedotýkajte sa zelenej časti.

Uzamknite zobrazovaciu jednotku.

Otočte ľavý zámok zobrazovacej jednotky o 90 stupňov doľava. Otočte pravý zámok zobrazovacej jednotky o 90 stupňov doprava.

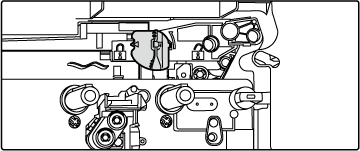

Uzamknite páku na prenos tlaku primárnej prenosovej jednotky.

Otočte páku prenosu tlaku primárnej prenosovej jednotky o 180 stupňov doprava, aby ste značku nastavili do zamknutej polohy ( ).

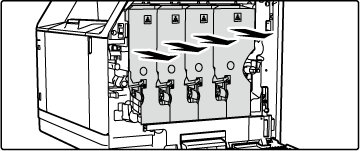

Pomaly vložte tonerovú kazetu vo vodorovnom smere.

Zatlačte na zaoblenú priehlbinu, kým nezapadne do správnej polohy.

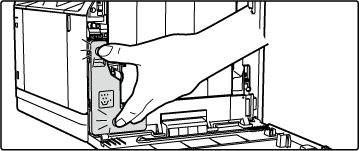

Nainštalujte zásobník na zber tonera.

Zatlačte na zaoblenú priehlbinu, kým nezapadne do správnej polohy.

Zatvorte kryt na pravej strane.

Uchopte ho po oboch stranách a zatvorte.
Po použití zobrazovacej jednotky ju zabaľte do obalového puzdra, baliaceho materiálu a vaku, ktoré sa použili pri pôvodnej zobrazovacej jednotke. Váš servisný technik ich zozbiera počas údržby.
