BYTA UT BILDENHETEN

Varning

  • Släng inte bildenheten i öppen låga. Toner kan virvla upp och orsaka brännskador.
  • Förvara bildenheten utom räckhåll för små barn.

Försiktighet

  • Utsätt inte bildenheten för direkt solljus eller starkt ljus.
  • Rör inte vid och repa inte ytan på trumman (den gröna delen) på bildenheten.
  • Vidrör inte bildenheten.

Stäng av maskinen.

När du har stängt av maskinen ska du koppla bort den från eluttaget.
Mer information om hur du stänger av maskinens ström finns i ”SÄTTA PÅ STRÖMMEN”.

Öppna den högra sidoluckan.

Håll i båda sidorna och öppna.

Ta bort behållaren för överskottstoner.

Medan du försiktigt trycker ned haken ovanpå behållaren för överskottstoner drar du behållaren mot dig.
    Lägg ett papper, t.ex. en tidning, på en plan ytan innan du ställer dit behållaren för överskottstoner. Placera behållaren för överskottstoner på den. Peka inte hålen nedåt eftersom använd toner rinner ut.

Ta ut alla tonerkassetter.

Sprid ut tidningspapper eller liknande i förväg där du ska placera tonerkassetten.
Tryck på spärren längst ner på tonerkassetten för att låsa upp den och dra tonerkassetten mot dig.

Försiktighet

När den borttagna tonerkassetten installeras ska du se till att den sätts in med sidan med kugghjul uppåt.

Lås upp den primära överföringsenhetens tryckspak.

Vrid den primära överföringsenhetens tryckspak 180 grader åt vänster för att ställa in -markeringen på upplåst läge ( ).

Lås upp bildenheten.

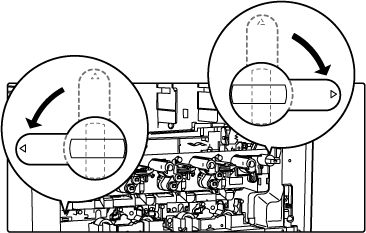

Vrid den vänstra spärren på bildenheten 90 grader åt höger. Vrid den högra spärren på bildenheten 90 grader åt vänster.

Avlägsna bildenheten.

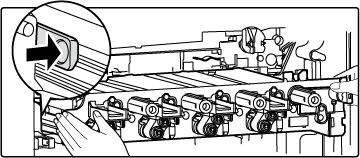

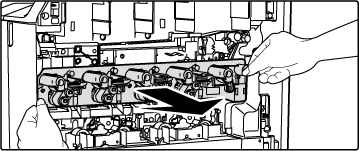

Tryck ihop spärrarna på vänster och höger sida av bildenheten och dra ut den långsamt och horisontalt.
Släpp spärren i mitten samtidigt som du håller ner spärren för att förhindra att den faller ut och dra ut den genom att hålla båda sidorna stadigt med båda händerna.

Försiktighet

Bildenheten är tung och ska hanteras varsamt.

Sätt i den nya bildenheten

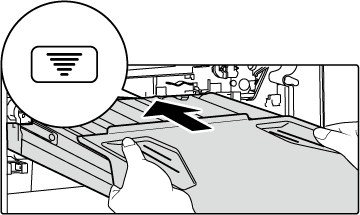

  1. Sätt i bildenheten och se till att märket på bildenheten är i linje med märket på maskinen.
    2. Den kan inte föras in längre än plastluckan.
  2. Ta bort plastluckan.
  3. Tryck ihop och tryck in spärrarna på vänster och höger sida av bildenheten

Försiktighet

  • Bildenheten ska installeras i maskinen omedelbart efter att förpackningen har öppnats.
  • Kom ihåg att hålla i plasthöljet när du håller i bildenheten. Ta inte på den gröna delen.

Lås bildenheten.

Vrid den vänstra spärren på bildenheten 90 grader åt vänster. Vrid den högra spärren på bildenheten 90 grader åt höger.

Lås den primära överföringsenhetens tryckspak.

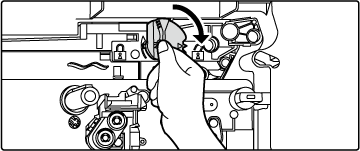

Vrid den primära överföringsenhetens tryckspak 180 grader åt höger att ställa in -markeringen på låst läge ( ).

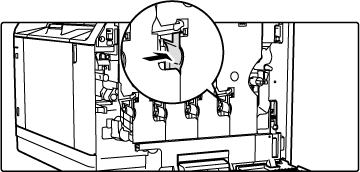

För långsamt in tonerkassetten utan att vinkla den.

Tryck in den rundade fördjupningen tills den snäpps fast.

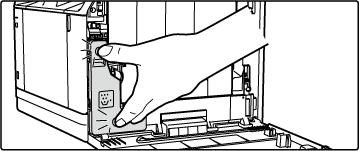

Installera en behållare för överskottstoner.

Tryck in den rundade fördjupningen tills den snäpps fast.

Stäng den högra sidoluckan.

Håll i båda sidorna och stäng.
När en bildenhet förbrukats ska den läggas i kartongen, förpackningsmaterialet och påsen som användes för den ursprungliga bildenheten. Serviceteknikern kan samla in dem vid ett underhållstillfälle.
