PRAVIDELNÁ ÚDRŽBA

Přístroj pravidelně čistěte, zajistíte tak, aby nadále pracoval s nejvyšší kvalitou.

Varovaní

Na čištění přístroje nepoužívejte hořlavý sprej. Pokud dojde ke kontaktu plynu ze spreje s horkými elektrickými součástkami nebo fixační jednotkou v přístroji, může dojít ke vzniku požáru nebo zásahu elektrickým proudem.

Upozornění

Na čištění přístroje nepoužívejte ředidlo, benzín ani jiná těkavá čistidla. Mohly by poškodit plášť nebo změnit jeho barvu.
Jemným hadříkem opatrně setřete nečistoty z oblasti na ovládacím panelu se zrcadlovým povrchem (zobrazeno vpravo). Pokud použijete hrubý hadr nebo v případě příliš silného drhnutí může dojít k poškození povrchu.

ČIŠTĚNÍ SKLA PRO DOKUMENTY A AUTOMATICKÉHO PODAVAČE DOKUMENTŮ

Otřete je čistým měkkým hadříkem.
Podle potřeby navlhčete hadřík vodou nebo malým množstvím neutrálního čistidla. Poté otřete čistým a suchým hadrem.
Příklady čar na obraze

Sklo

Podložka pro dokumenty

SKENOVACÍ OBLAST

Objeví-li se černé či bílé čáry v obrazech skenovaných pomocí automatického podavače dokumentu, vyčistěte skenovací plochu (tenké dlouhé sklo vedle skla pro dokumenty).

Otevřete automatický podavač dokumentů.

Očistěte plochu pro skenování dokumentů na skle dokumentů.

Otevřete kryt plochy pro skenování dokumentů na automatickém podavači dokumentů.

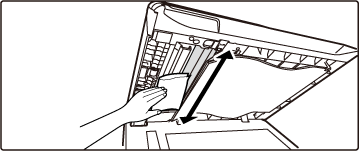

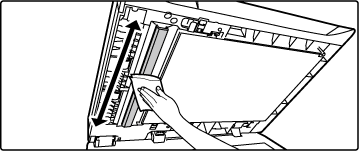

Očistěte plochu pro skenování dokumentů na automatickém podavači dokumentů.

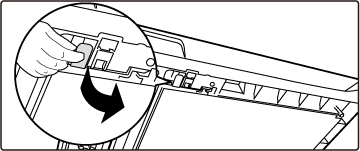

Zavřete kryt plochy pro skenování dokumentů na automatickém podavači dokumentů.

ČIŠTĚNÍ LASEROVÉ JEDNOTKY

Když dojde ke znečištění laserové jednotky uvnitř přístroje, mohou se na tištěném obrazu objevit vzory (barevné čáry).
Identifikace čar (barevných čar) způsobených znečištěnou laserovou jednotkou

Barevné čáry se vždy objevují na stejném místě.
Barevné čáry jsou rovnoběžné se směrem zavádění papíru.
Barevné čáry se neobjevují jen na výtiscích z kopírování, ale i na tiskových úlohách z počítače. (Stejné čáry se objevují na kopiích i tiskových úlohách.)

Objeví-li se podmínky podobné výše uvedeným, vyčistěte laserovou jednotku podle popisu níže.

Otevřete kryt na pravé straně.

Držte jej za obě strany a otevřete.

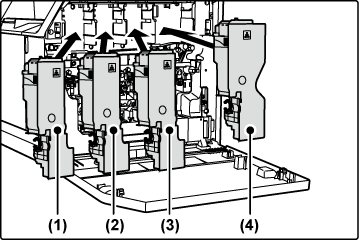

Vyjměte všechny tonerové kazety.

Předem rozložte noviny nebo jinou vhodnou podložku, na kterou tonerovou kazetu položíte.

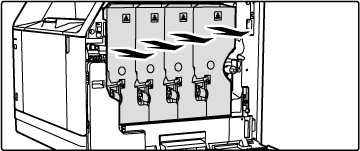

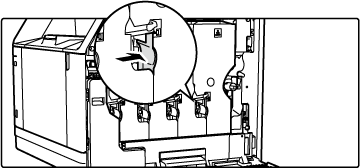

Stiskněte zámek na spodní straně tonerové kazety, uvolněte jej a vytáhněte tonerovou kazetu směrem k sobě.

Upozornění

Při pokládání vyjmuté tonerové kazety je třeba ji položit ozubenými koly nahoru.

Vytáhněte čisticí nástroj laserové jednotky.

Čisticí nástroj je připojen k přednímu krytu.

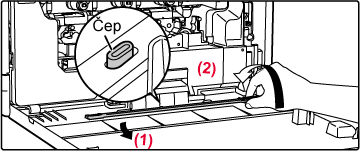

Přitáhněte ovladač na pravé straně čisticího nástroje a vyhákněte jej.
Umístěte ovladač na zadní stranu přes horní část háčku.
Otočte čisticí nástroj okolo čepu a oddělte jej od levého háčku.

Vyčistěte laserovou jednotku.

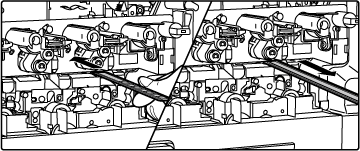

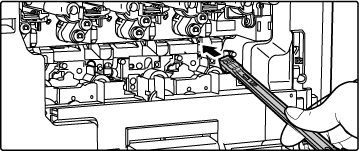

Namiřte čistič dolů a pomalu vložte nástroj do otvoru, který chcete vyčistit.

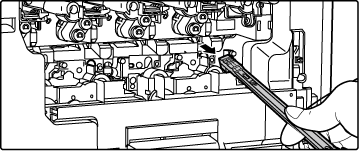

Zasuňte čisticí nástroj co nejvíce do otvoru, pak jej znovu vysuňte.

Opakujte krok 2 dvakrát až třikrát, pak čisticí nástroj vyjměte.

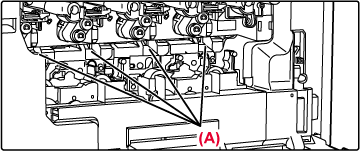

Opakujte krok 4 a vyčistěte všechny otvory (4 otvory) v laserové jednotce.

Laserová jednotka se čistí na čtyřech místech včetně místa vyčištěného v kroku 4. Vyčistěte všechny otvory.

Vraťte čisticí nástroj na místo.

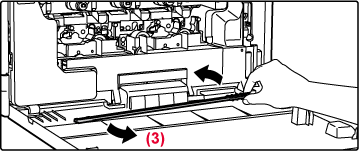

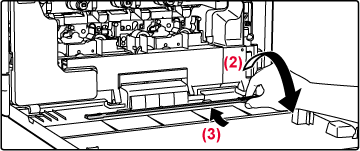

Zavěste čisticí nástroj na čep a otočte jím dokola, pak nasaďte okraj (strana s čističem) na háček vlevo.
Pravou stranu čisticího nástroje nasaďte na háček a umístěte jej poblíž.
Natočte čisticí nástroj na háček.

Nainstalujte všechny tonerové kazety vodorovně.

(1) Žlutá
(2) Purpurová
(3) Azurová
(4) Černá

Vložte tonerové kazety do jednotlivých pozic pro barvy.
Zatlačte ji, dokud neuslyšíte „kliknutí“.

Nelze instalovat tonerovou kazetu jiné barvy. Instalujte tonerovou kazetu stejné barvy.

Zavřete kryt na pravé straně.

Držte jej za obě strany a zavřete.

ČIŠTĚNÍ VÁLCE PODAVAČE POMOCNÉHO ZÁSOBNÍKU

Pokud dochází často k uvíznutí papíru při podávání obálek nebo těžkého papíru přes pomocný zásobník, otřete povrch podávacího válce čistým měkkým hadrem navlhčeným vodou nebo neutrálním saponátem.

ČIŠTĚNÍ VÁLCE PODAVAČE PAPÍRU

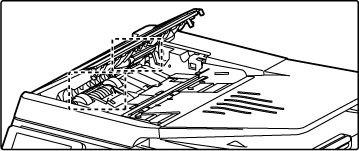

Pokud jsou při použití automatického podavače dokumentů na naskenovaném originálu čáry nebo nečistoty, otřete povrch válce podavače čistým, měkkým hadříkem navlhčeným ve vodě.

ČIŠTĚNÍ VÁLCE PODAVAČE V ZÁSOBNÍKU

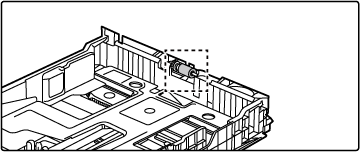

Pokud se v zásobníku často zasekává papír, zatlačením na střed tlakové desky desku uzamkněte a otřete povrch válce podavače čistým, měkkým hadříkem navlhčeným ve vodě.

Demontáž zásobníku ze zařízení

Při vytahování se zásobník zastaví v půli cesty a nelze jej vyjmout bez úplné demontáže.
Když se zásobník zastaví, opatrně jej nazdvihněte a vytáhněte z přístroje.

Vyčistěte válec podavače.
