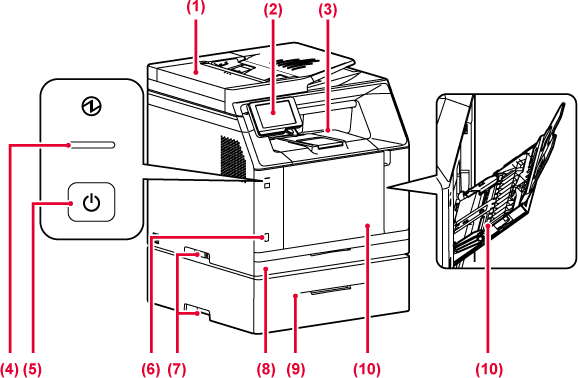

Denne indfører og
scanner flere originaler automatisk. Begge sider af 2-sidede originaler
kan scannes samtidigt automatisk.
Dette panel indeholder
informationsindikatoren og berøringspanelet.
Brug berøringspanelet for at aktivere disse funktioner.
Modtagne fax og udskrifter
leveres i denne bakke.
Træk udvidelsesbakken ud, når du udskriver på papir, der
er større end A4 (8-1/2” x 11”), eller når du udskriver i store
mængder.
Denne indikator lyser,
når maskinens strømstik er i
Er tilsluttet.
Blinker blåt i perioden, hvor knappen [Strøm] ikke fungerer
umiddelbart efter, at strømstikket er sat i stikkontakten.
Brug denne knap til
at tænde og slukke maskinen.
Dette anvendes til
at tilslutte en USB-enhed, såsom en USB-hukommelse, til maskinen.
Understøtter USB 2.0 (høj hastighed).
Tag fat her, når
maskinen flyttes.
Opbevar papir i denne
bakke.
Opbevar papir i denne
bakke.
Anvend denne bakke
til at indføre papiret manuelt.
Åbn også udvidelsesbakken, når du ilægger papir.
* Perifer enhed.
Varme anvendes her
til at brænde det overførte billede fast på papiret.
Advarsel
Fikseringsenheden er meget varm. Pas på ikke at brænde dig, når du fjerner et forkert indført papir.Denne bruges til
at tilslutte en USB-enhed, f.eks. en USB-hukommelsesenhed, til maskinen.
Understøtter USB 2.0 (Hi-Speed).
Maskinen benytter
ikke denne konnektor.
Tilslut LAN-kablet
til dette stik, når maskinen anvendes på et netværk.
Anvend et afskærmet LAN-kabel.
Denne beholder opsamler
den mængde overskydende toner, der bliver tilbage efter udskrivning
UDSKIFTNING AF BEHOLDER TIL INDSAMLING AF TONER
Denne patron indeholder
toner.
Når en patron er ved at løbe tør for toner, skal
den udskiftes med en ny.
Ved fuldfarveudskrivning
kombineres tonerbillederne af de fire farver på fotoledende tromler
på transportbæltet.
Ved sort/hvid udskrivning er det kun det sorte tonerbillede,
der føres over på transportbæltet.
Forsigtig
Transportbæltet må ikke berøres eller beskadiges.Åbn dette dæksel
for at udskifte en tonerpatron.
Tag fat her, når
maskinen flyttes.
Åbn denne låge for
at fjerne fejlindført papir.
Og åbn den, når bruger ændrer
indstillingerne til udskrivning på kuverter.
Telefonlinjen skal
tilsluttes i dette stik for at bruge maskinens faxfunktion.
Der kan sluttes en
ekstern telefon til dette stik for at bruge maskinens faxfunktion.

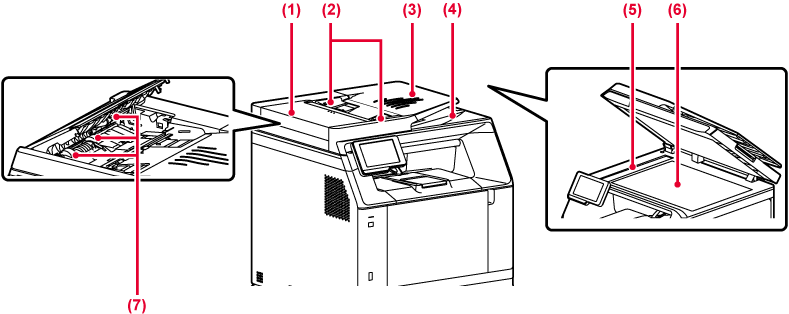

Åbn denne låge for
at fjerne fejlindført original.
Dette dæksel skal også åbnes for at rengøre papirfødningsvalsen.
Disse styr medvirker
til, at originalen scannes korrekt.
Justér styrene til bredden af originalen.
Anbring originalen.
Anbring originalen med udskrivningssiden opad.
Originalen sendes
ud i denne bakke efter scanning.
Originaler, der anbringes
i den automatiske dokumentfeeder, scannes her.
Hvis du ønsker at scanne bøger eller andre tykke originaler, der ikke kan indføres i den automatiske dokumentfeeder, kan de lægges på denne plade.
Denne valse roterer,
således at originalen automatisk bliver indført.
Dette afsnit beskriver navne og funktioner
på betjeningspanelets forskellige dele.
Denne indikator lyser
og blinker under udførelsen af et job, eller når der opstår fejlindføring
af papir.
Meddelelser og taster
der vises på berøringspanelets display.
Betjen maskinen ved at trykke direkte på de viste
taster.
Forsigtig
Når maskinen tændes/slukkes; ved brugergodkendelse,
når brugeren er logget ind ved brug af IC-kort når der sluttes USB-hukommelse
til maskinen; når der startes et job på maskinens betjeningspanel;
eller under billedjustering eller når der tilføjes toner, en fax
modtages eller der er opstået en fejl i maskinen, tænder lyddioden
blå, hvid og orange som svar på anmodning/betjening fra brugerens
side for at oplyse brugeren om maskinens status.
Tændingsmønstrene er forskellige afhængigt af status.
| Tændingsfarve | Tændingsmønstre | Status |
|---|---|---|
|
Blå |
Mønster 1 |
Job i gang, såsom papirindføring eller udskrivning. |
|
Mønster 2 |
Klarstatus eller anden tilstand, hvor jobs kan accepteres. |
|
|
Mønster 3 |
Der er anbragt en original i dokumentfeederen. |
|
|
Blinker |
Der modtages en fax. |
|
|
Orange |
Lys* |
Fejl, der ikke stopper maskindrift, som f.eks. næsten løbet tør for toner. |
|
Blinker* |
Fejl, der stopper maskindrift, som f.eks. forkert indført papir og løbet tør for toner. |
* Hvis den tændte tilstand og den blinkende tilstand overlapper hinanden, har den blinkende tilstand forrang.
