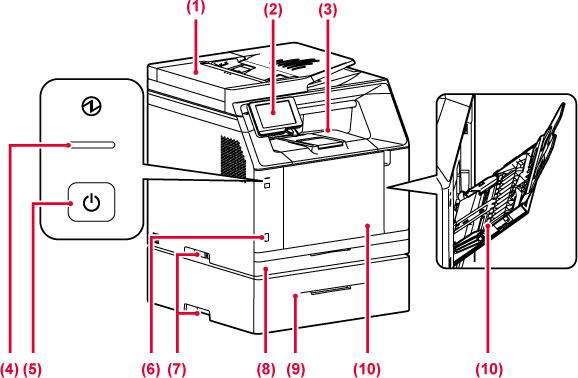

Τροφοδοτεί και σαρώνει
αυτόματα πολλαπλά πρωτότυπα. Μπορείτε να σαρώσετε ταυτόχρονα και
τις δύο όψεις των πρωτοτύπων διπλής όψης.
Ο πίνακας αυτός περιλαμβάνει
την ένδειξη πληροφοριών και την οθόνη αφής.
Χρησιμοποιήστε την οθόνη αφής για να χειριστείτε
αυτές τις λειτουργίες.
Στον δίσκο αυτό τοποθετούνται
τα ληφθέντα φαξ και τα εκτυπωμένα έγγραφα.
Τραβήξτε έξω την προέκταση του δίσκου εξόδου κατά την
εκτύπωση σε χαρτί μεγέθους μεγαλύτερου από A4 (8-1/2" x 11") ή κατά
την εκτύπωση σε μεγάλες ποσότητες.
Η συγκεκριμένη ενδεικτική
λυχνία ανάβει κατά τη σύνδεση του φις τροφοδοσίας του
μηχανήματος σε ηλεκτρική πρίζα.
Αναβοσβήνει σε μπλε χρώμα από τη στιγμή που θα συνδέσετε
το φις τροφοδοσίας στην ηλεκτρική πρίζα έως ότου λειτουργήσει το
κουμπί [Ενεργοποίηση].
Χρησιμοποιήστε αυτό
το κουμπί για να ενεργοποιήσετε και να απενεργοποιήσετε το μηχάνημα.
Χρησιμεύει για τη
σύνδεση συσκευής USB, π.χ. συσκευής μνήμης USB, στο μηχάνημα.
Υποστηρίζει USB 2.0 (υψηλής ταχύτητας).
Πιάστε την γερά οπότε
μετακινείτε το μηχάνημα.
Στον δίσκο αυτό μπορείτε
να αποθηκεύετε χαρτί.
Στον δίσκο αυτό μπορείτε
να αποθηκεύετε χαρτί.
Χρησιμοποιήστε τον
δίσκο αυτό για μη αυτόματη τροφοδότηση του χαρτιού.
Κατά την τοποθέτηση χαρτιού, ανοίξτε και την προέκταση του
δίσκου.
* Περιφερειακή συσκευή.
Εδώ η μεταφερόμενη
εικόνα προσκολλάται στο χαρτί με χρήση θερμότητας.
Προειδοποιηση
Η μονάδα φούρνου έχει υψηλή θερμοκρασία. Προσέξτε να μην καείτε όποτε αφαιρείτε μπλοκαρισμένο χαρτί.Χρησιμεύει για τη
σύνδεση συσκευής USB, π.χ. συσκευής μνήμης USB, στο μηχάνημα. Υποστηρίζει
USB 2.0 (υψηλής ταχύτητας).
Το μηχάνημα δεν χρησιμοποιεί
αυτόν τον σύνδεσμο.
Χρησιμοποιήστε αυτόν
τον σύνδεσμο για να συνδέσετε το καλώδιο LAN κατά τη χρήση του μηχανήματος
σε δίκτυο.
Χρησιμοποιήστε θωρακισμένο καλώδιο LAN.
Αυτό το δοχείο συλλέγει
τον επιπλέον γραφίτη που παραμένει μετά την εκτύπωση
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΔΟΧΕΙΟΥ ΣΥΛΛΟΓΗΣ ΓΡΑΦΙΤΗ
Η κασέτα αυτή περιέχει
γραφίτη.
Όποτε τελειώνει ο γραφίτης σε μια κασέτα, πρέπει
να την αντικαθιστάτε με μια καινούρια.
Κατά τη διάρκεια
της έγχρωμης εκτύπωσης, οι εικόνες γραφίτη των τεσσάρων χρωμάτων
στα φωτοαγώγιμα τύμπανα συνδυάζονται μεταξύ τους στον ιμάντα μεταφοράς.
Κατά την ασπρόμαυρη εκτύπωση, μόνο η εικόνα μαύρου γραφίτη
μεταφέρεται στον ιμάντα μεταφοράς.
Προφυλαξη
Μην αγγίζετε και μην προκαλείτε φθορές στον ιμάντα μεταφοράς.Ανοίξτε το κάλυμμα
αυτό για να αφαιρέσετε μια φύσιγγα γραφίτη.
Πιάστε την γερά οπότε
μετακινείτε το μηχάνημα.
Ανοίξτε το κάλυμμα
αυτό αν θέλετε να αφαιρέσετε μπλοκαρισμένο χαρτί.
Επίσης, ο χρήστης πρέπει να το
ανοίγει όποτε αλλάζει τη ρύθμιση για να εκτυπώσει φάκελο.
Όποτε χρησιμοποιείτε
τη λειτουργία φαξ του μηχανήματος, η τηλεφωνική γραμμή συνδέεται
στην υποδοχή αυτή.
Όποτε χρησιμοποιείτε
τη λειτουργία φαξ του μηχανήματος, μπορείτε να συνδέετε εσωτερικό τηλέφωνο
στην υποδοχή αυτή.

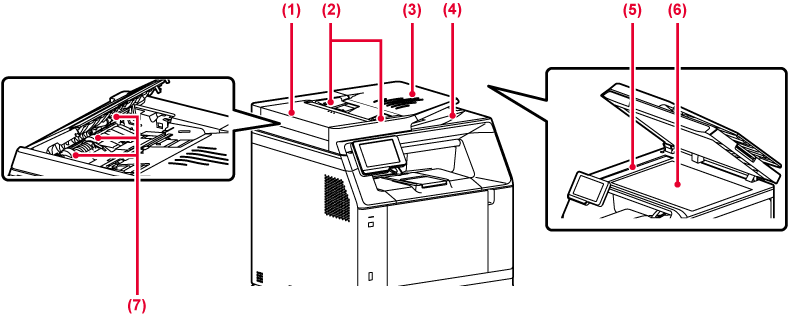

Ανοίξτε αυτό το κάλυμμα
για την αποκατάσταση εμπλοκής πρωτοτύπων.
Για να καθαρίσετε τον κύλινδρο τροφοδοσίας χαρτιού,
θα πρέπει να ανοίξετε αυτό το κάλυμμα.
Αυτοί οι οδηγοί βοηθούν
να εξασφαλιστεί η σωστή σάρωση των πρωτοτύπων.
Ρυθμίστε τους οδηγούς στο πλάτος του πρωτοτύπου.
Τοποθετήστε το πρωτότυπο.
Τοποθετήστε το χαρτί με την όψη εκτύπωσης προς τα επάνω.
Μετά τη σάρωση, τα
πρωτότυπα τοποθετούνται στον συγκεκριμένο δίσκο.
Εδώ σαρώνονται τα
πρωτότυπα που τοποθετούνται στον αυτόματο τροφοδότη εγγράφων.
ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΓΥΑΛΙΝΗΣ ΕΠΙΦΑΝΕΙΑΣ ΕΓΓΡΑΦΩΝ ΚΑΙ ΤΟΥ ΑΥΤΟΜΑΤΟΥ ΤΡΟΦΟΔΟΤΗ ΕΓΓΡΑΦΩΝ
Αν θέλετε να σαρώσετε βιβλία ή άλλα πρωτότυπα μεγάλου πάχους που δεν μπορούν να περάσουν από τον αυτόματο τροφοδότη πρωτοτύπων, τοποθετήστε τα επάνω στο κρύσταλλο αυτό.
Ο κύλινδρος αυτός
περιστρέφεται για την αυτόματη τροφοδοσία των πρωτοτύπων.
Σε αυτή την ενότητα περιγράφονται οι ονομασίες
και οι λειτουργίες των αντίστοιχων εξαρτημάτων του πίνακα λειτουργίας.
Η συγκεκριμένη ενδεικτική
λυχνία ανάβει και αναβοσβήνει κατά την εκτέλεση μιας εργασίας ή
όποτε παρουσιάζεται πρόβλημα κατά την τροφοδότηση του χαρτιού.
Στην οθόνη αφής εμφανίζονται
μηνύματα και πλήκτρα.
Η λειτουργία του μηχανήματος επιτυγχάνεται πατώντας απευθείας
τα κουμπιά που εμφανίζονται.
Προφυλαξη
Κατά την ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ του
μηχανήματος, κατά τον έλεγχο της ταυτότητας του χρήστη μετά τη σύνδεσή
του με χρήση κάρτας IC εφόσον έχει συνδεθεί μνήμη USB στο μηχάνημα,
κατά την έναρξη μιας εργασίας στον πίνακα χειρισμού του μηχανήματος
ή κατά τη διαδικασία ρύθμισης μιας εικόνας ή προσθήκης γραφίτη και
κατά τη λήψη ενός φαξ ή όποτε έχει παρουσιαστεί κάποιο σφάλμα στο
μηχάνημα, η λυχνία LED ανάβει σε μπλε, λευκό και πορτοκαλί χρώμα
σε απόκριση του αιτήματος/της εργασίας του χρήστη για να του υποδείξει
την κατάσταση του μηχανήματος.
Τα μοτίβα των λυχνιών διαφέρουν ανάλογα με την κατάσταση
του μηχανήματος.
| Χρώμα λυχνίας | Μοτίβα λυχνιών | Κατάσταση |
|---|---|---|
|
Μπλε |
Μοτίβο 1 |
Εργασία σε εξέλιξη, όπως τροφοδοσία ή έξοδος χαρτιού. |
|
Μοτίβο 2 |
Κατάσταση ετοιμότητας ή άλλη κατάσταση όπου το μηχάνημα μπορεί να δεχτεί εργασίες. |
|
|
Μοτίβο 3 |
Έχει τοποθετηθεί πρωτότυπο στον τροφοδότη εγγράφων. |
|
|
Αναβοσβήνει |
Λαμβάνεται φαξ. |
|
|
Πορτοκαλί |
Ανάβει* |
Σφάλματα που δεν διακόπτουν τη λειτουργία του μηχανήματος, όπως η πολύ χαμηλή στάθμη του γραφίτη. |
|
Αναβοσβήνει* |
Σφάλματα που διακόπτουν τη λειτουργία του μηχανήματος, όπως εμπλοκή χαρτιού ή έλλειψη γραφίτη. |
* Αν η λυχνία ανάβει και αναβοσβήνει ταυτόχρονα, προτεραιότητα έχει η κατάσταση που υποδεικνύεται όταν αναβοσβήνει.
