Automatikusan adagolja
és beolvassa a többoldalas eredetiket. A 2 oldalas eredetik mindkét
oldala automatikusan egy időben beolvasható.
Ezen a panelen található
a tájékoztató lámpa és az érintőpanel.
Az érintőpanel segítségével kezelheti ezeket a funkciókat.
Ebbe a tálcába kerülnek
a fogadott faxok és a kinyomtatott papírok.
Húzza ki a kimeneti tálcatoldatot, ha A4-esnél (8-1/2"
x 11") nagyobb méretű papírra, vagy ha nagy mennyiségben nyomtat.
Ez a jelzőlámpa akkor
világít, ha a készülék tápcsatlakozó dugaszát
csatlakoztatta a hálózati aljzatba.
Amíg az [Üzem] gomb nem működik közvetlenül azt követően,
hogy a tápcsatlakozó dugaszát csatlakoztatták a hálózati aljzatba,
kéken villog.
A gombbal be- és
kikapcsolhatja a készülék tápellátását.
USB-eszközt, például
USB-memóriaeszközt lehet vele a készülékhez csatlakoztatni.
Támogatja az USB 2.0 (Hi-Speed) szabványt.
A gép mozgatásakor
ezt fogja meg.
Papír tárolására
szolgál.
Papír tárolására
szolgál.
Ezt a tálcát használja
a papír kézi adagolásához.
Papír betöltésekor nyissa fel a tálcatoldatot is.
* Kiegészítő berendezés.
Hő alkalmazásával
itt fixálódik a továbbított kép a papírra.
Figyelem
A fixáló egység forró. Vigyázzon, nehogy megégesse magát az elakadt papír eltávolítása közben.USB-eszközt, például
USB-memóriaeszközt lehet vele a készülékhez csatlakoztatni. Támogaja
az USB 2.0 (Hi-Speed) szabványt.
A berendezés nem
használja ezt a csatlakozót.
Csatlakoztassa a
LAN-kábelt ehhez a csatlakozóhoz, ha a készüléket hálózaton használja.
Árnyékolt LAN-kábelt használjon.
Ez a tartály gyűjti
össze a nyomtatás után megmaradt felesleges festéket.
A FESTÉKPORGYŰJTŐ TARTÁLY CSERÉJE
Ez a kazetta tartalmazza
a festéket.
Ha egy festékkazettából kifogy a festék, a kazettát
ki kell cserélni.
Színes nyomtatáskor
a négy szín festékkazettái által a fényérzékeny hengereken létrehozott
festékképek a továbbítóegységen kombinálódnak.
Fekete-fehér nyomtatáskor csak a fekete festékkép
kerül a továbbítóegységre.
Vigyázat
Ne érintse meg, és ne károsítsa a továbbítóegységet.Nyissa ki ezt az
ajtót a festékkazetta kicseréléséhez.
A gép mozgatásakor
ezt fogja meg.
Nyissa ki ezt az
ajtót az elakadt papír eltávolításához.
És nyissa ki, ha a feljasználó
módosítja a borítéknyomtatás beállításait.
A gép fax funkciójának
használatakor ide csatlakoztatható a telefonvonal.
A gép fax funkciójának
használatakor ehhez az aljzathoz egy melléktelefon csatlakoztatható.

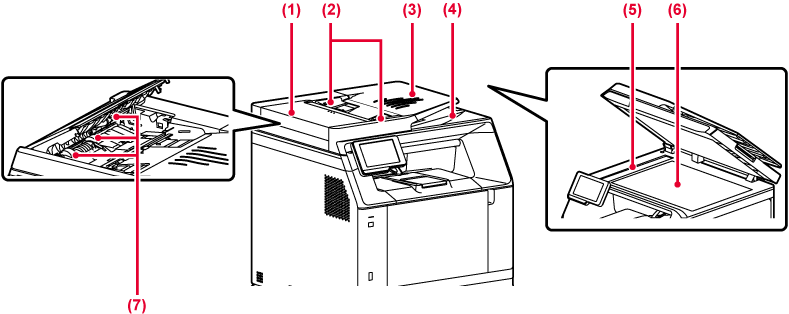

Ezt a fedelet nyissa
fel az elakadt eredetik eltávolításához.
Ez a fedél a papíradagoló henger tisztításakor is
nyitva van.
A lapvezetők használatával
biztosítható az eredeti megfelelő beolvasása.
Igazítsa a lapvezetőket az eredeti szélességéhez.
Helyezze be az eredetit.
Az eredetit nyomtatott felülettel felfelé helyezze
be.
Az eredeti dokumentum
a beolvasás után ebbe a tálcába kerül.
Az automatikus dokumentumadagolóba
tett eredetiket itt olvassa be a készülék.
A DOKUMENTUMÜVEG ÉS AZ AUTOMATIKUS DOKUMENTUMADAGOLÓ TISZTÍTÁSA
Ha könyvet vagy más, az automatikus dokumentumadagolóba nem helyezhető vastag eredeti dokumentumot szeretne beolvasni, a dokumentumot erre az üvegre helyezze.
A forgó görgő automatikusan
adagolja az eredeti példányokat.
Ez a rész a kezelőpanelen található elemek
nevét és funkcióját ismerteti.
Ez a kijelző világít
és villog a munka végrehajtása közben, illetve papírelakadás hiba
esetén.
Az érintőpanel kijelzőjén
üzenetek és gombok jelennek meg.
A gépet a megjelenő gombok közvetlen megérintésével üzemeltetheti.
Vigyázat
A gép BE-/KIKAPCSOLÁSAKOR; felhasználói
hitelesítésnél, amikor a felhasználó IC-kártya használatával jelentkezik be;
USB memória csatlakoztatásakor; feladat indításakor a gép vezérlőpultján;
képbeállításnál vagy festékkazetta hozzáadásakor, fax fogadásakor
vagy hiba jelentkezése esetén a kék, fehér és sárga LED jelzőlámpák
mutatják a gép állapotát, a felhasználó által indított parancsnak/műveletnek
megfelelően.
A jelzőfény mintázatai az állapottól függően eltérőek
lehetnek.
| Jelzőszínek | Jelzőfény mintázatok | Állapot |
|---|---|---|
|
Kék |
1. minta |
Feladat folyamatban, például papír behúzása vagy kiadása. |
|
2. minta |
Készenléti állapot vagy egyéb állapot, amelyben feladat fogadható. |
|
|
3. minta |
Eredeti dokumentumot helyeztek a dokumentumüvegre. |
|
|
Villog |
Fax fogadása folyamatban. |
|
|
Narancssárga |
Világít* |
A készülék működését nem akadályozó hibák, például majdnem kifogyott a festék. |
|
Villog* |
A készülék működését akadályozó hibák, például papírelakadás vagy kifogyott festék. |
* Ha a folyamatos világítás és a villogó jelzés átfedné egymást, akkor a villogó jelzés élvez elsőbbséget.
