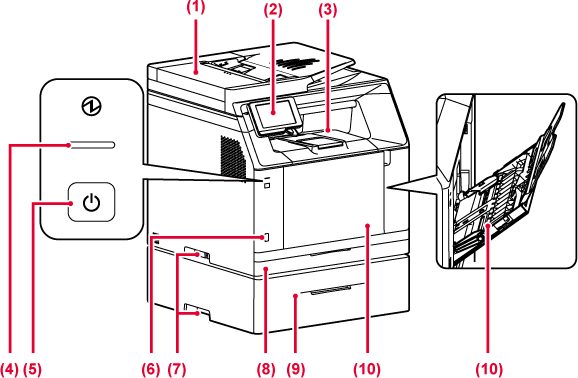

Mater og skanner
flere originaler automatisk. Begge sidene av 2-sidige originaler
kan skannes automatisk samtidig.
Dette panelet inneholder
informasjonsindikatoren og berøringspanelet.
Bruk berøringspanelet til å betjene hver av disse funksjonene.
Mottatte fakser og
utskrevet papir sendes til denne skuffen.
Trekk ut skuffeforlengelsen når du skriver ut på
papir som er større enn A4 (8-1/2" x 11") eller når du skriver ut store
mengder.
Denne indikatoren
tennes når maskinens støpsel
er koblet til.
Blinker blått i løpet av tidsrommet som [Strøm]-knappen ikke
fungerer umiddelbart etter at støpselet er satt inn i stikkontakten.
Bruk denne knappen
til å slå på og av strømmen til maskinen.
Denne brukes til
å koble en USB-enhet, for eksempel en USB-minneenhet, til maskinen.
Støtter USB 2.0 (høy hastighet).
Ta tak i dette når
du flytter maskinen.
Oppbevar papir i
denne skuffen.
Oppbevar papir i
denne skuffen.
Bruk denne skuffen
til å mate papir manuelt.
Når du laster inn papir, må du også åpne skuffeforlengelsen.
* Periferenhet.
Her tilføres det
varme for å overføre bildet til papiret.
Advarsel
Varmeseksjonen er varm. Vær forsiktig slik at du ikke brenner deg når du fjerner feilmatet papir.Denne brukes til
å koble en USB-enhet, for eksempel en USB-minneenhet, til maskinen.
Støtter USB 2.0 (høy hastighet).
Denne kontakten brukes
ikke på maskinen.
Du kobler LAN-kabelen
til denne kontakten når maskinen brukes i et nettverk.
Bruk en skjermet LAN-kabel.
Denne beholderen
samler opp overflødig toner som er igjen etter utskrift
UTSKIFTNING AV BEHOLDEREN FOR TONEROPPSAMLING
Denne kassetten inneholder
toner.
Når kassett går tom for toner, må den skiftes ut.
Ved utskrift i full
farge blir tonerbildene av de fire fargene på de fotokonduktive
tromlene kombinert på overføringsbåndet.
Ved utskrift i svart-hvitt blir kun det svarte tonerbildet overført
til overføringsbåndet.
Obs
Ikke rør eller skad overføringsbåndet.Åpne dette dekselet
for å bytte en tonerkassett.
Ta tak i dette når
du flytter maskinen.
Åpne dette dekselet
for å fjerne feilmatet papir.
Og åpne når brukeren endrer innstillingen
for utskrift på konvolutt.
Når faksfunksjonen
på maskinen brukes, kobler du telefonlinjen til denne kontakten.
Når faksfunksjonen
på maskinen brukes, kan en hustelefon kobles til denne kontakten.

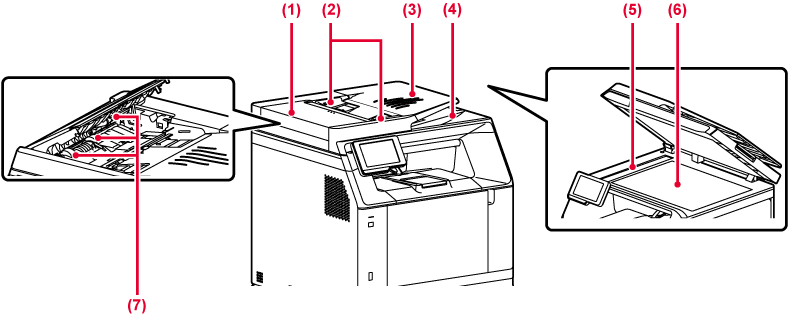

Åpne dette dekselet
for å fjerne en feilmatet original.
Dette dekselet åpnes også for å rengjøre papirmatevalsen.
Disse skinnene sørger
for at originalen skannes korrekt.
Juster skinnene i forhold til bredden på originalen.
Plasser originalen.
Legg i originalen slik at utskriftssiden vender
opp.
Originalen sendes
til denne skuffen etter skanning.
Originaler som er
plassert i den automatiske dokumentmateren, skannes her.
RENGJØRING AV DOKUMENTGLASSET OG DEN AUTOMATISKE DOKUMENTMATEREN
Hvis du skal skanne bøker eller andre tykke originaler som ikke kan mates gjennom den automatiske dokumentmateren, må du plassere dem på dette glasset.
Denne valsen roterer
for å mate originalen automatisk.
Denne delen beskriver navnene og funksjonene
til de respektive delene til betjeningspanelet.
Denne indikatoren
lyser og blinker under utførelsen av en jobb eller ved feilmating
av papir.
Meldinger og taster
vises på berøringspanelet.
Betjen maskinen ved å trykke på tastene som vises.
Obs
LED-lampen lyser blått, hvitt og oransje
som respons på forespørselen/kommandoen fra brukeren for å kommunisere maskinstatusen
til brukeren når strømmen til maskinen slås PÅ/AV; ved brukerautentisering
når brukeren har logget på ved hjelp av IC-kort; når et USB-minne
kobles til maskinen; ved igangsettelse av en jobb på maskinens kontrollpanel;
i løpet av bildejustering; ved påfylling av toner; ved mottak av
en faks; når det har oppstått en feil i maskinen.
Lampemønstrene varierer avhengig av statusen.
| Lampefarge | Lampemønstre | Status |
|---|---|---|
|
Blått |
Mønster 1 |
Jobb som pågår, for eksempel papirmating eller -utmating. |
|
Mønster 2 |
Klar-tilstand eller annen tilstand der jobber kan mottas. |
|
|
Mønster 3 |
Det er lagt inn en original i dokumentmateren. |
|
|
Blinker |
En faks mottas. |
|
|
Oransje |
Lys* |
Feil som ikke avbryter driften av maskinen, for eksempel at maskinen nesten er tom for toner. |
|
Blinker* |
Feil som avbryter driften av maskinen, for eksempel papirstopp eller at maskinen er tom for toner. |
* Ved overlapping av tilstanden der lampen lyser og tilstanden der lampen blinker, er det tilstanden der lampen blinker som får prioritet.
