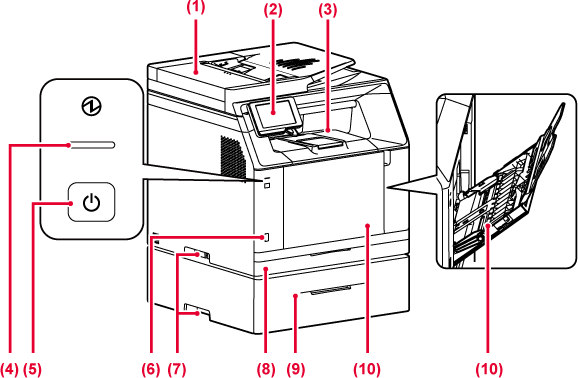

Ten element automatycznie
podaje i skanuje wiele oryginałów. Obie strony 2-stronnych oryginałów
mogą zostać automatycznie zeskanowane za jednym razem.
Na tym panelu znajduje
się wskaźnik informacji o danych i panel dotykowy.
Użyj panelu dotykowego, aby włączyć dowolną z tych funkcji.
Otrzymane faksy oraz
wydrukowane dokumenty są umieszczane na tej tacy.
W przypadku drukowania na papierze o formacie większym
niż A4 (8-1/2" x 11") lub drukowania dużej liczby arkuszy wyciągnij
przedłużoną tacę odbiorczą.
Wskaźnik zaczyna
świecić po podłączeniu wtyczki
urządzenia do gniazda zasilania.
Kontrolka miga na niebiesko, jeśli bezpośrednio
po podłączeniu wtyczki do gniazda zasilania nie zostanie naciśnięty
przycisk [Zasilanie].
Użyj tego przycisku,
aby włączyć lub wyłączyć zasilanie urządzenia.
Port USB (typ A)
służy do podłączania urządzenia USB, na przykład pamięci USB.
Obsługuje standard USB 2.0 (Hi-Speed).
Służy do przytrzymywania
urządzenia podczas jego przesuwania.
Umieść papier w tym
podajniku.
Umieść papier w tym
podajniku.
Używaj tego podajnika,
aby wprowadzać papier do urządzenia ręcznie.
Podczas ładowania papieru również należy otworzyć prowadnicę.
* Urządzenie peryferyjne.
W tym miejscu papier
jest poddawany działaniu ciepła, aby utrwalić przeniesiony obraz.
Niebezpieczeństwo
Moduł utrwalania jest gorący. Ostrożnie usuwaj zacięty papier, aby się nie poparzyć.Port USB (typ A)
służy do podłączania urządzenia USB, na przykład pamięci USB. Obsługuje
standard USB 2.0 (Hi-Speed).
Urządzenie nie korzysta
z tego złącza.
Jeżeli urządzenie
jest używane w sieci, podłącz kabel LAN do tego złącza.
Należy używać ekranowanego kabla LAN.
Ten pojemnik gromadzi
nadmiar toneru, który powstaje w trakcie drukowania
WYMIANA POJEMNIKA ZE ZUŻYTYM TONEREM
Ten pojemnik zawiera
toner.
Kiedy toner w pojemniku się skończy, należy wymienić pusty
pojemnik.
Podczas drukowania
w kolorze cztery kolorowe obrazy z poszczególnych bębnów fotoprzewodzących
są łączone na taśmie transferowej.
Podczas drukowania czarno-białego na taśmę transferową
trafia tylko obraz z czarnego toneru.
Ostrzeżenie
Nie dotykaj taśmy transferowej i staraj się jej nie uszkodzić.Otwórz tę pokrywę,
aby wymienić pojemnik z tonerem.
Służy do przytrzymywania
urządzenia podczas jego przesuwania.
Otwórz tę pokrywę,
aby usunąć zacięty papier.
Otwórz ją również podczas zmiany
ustawień drukowania na kopertach.
Gdy używana jest
funkcja faksu, do tego gniazda można podłączyć linię telefoniczną.
Gdy używana jest
funkcja faksu, do tego gniazda można podłączyć słuchawkę telefoniczną.

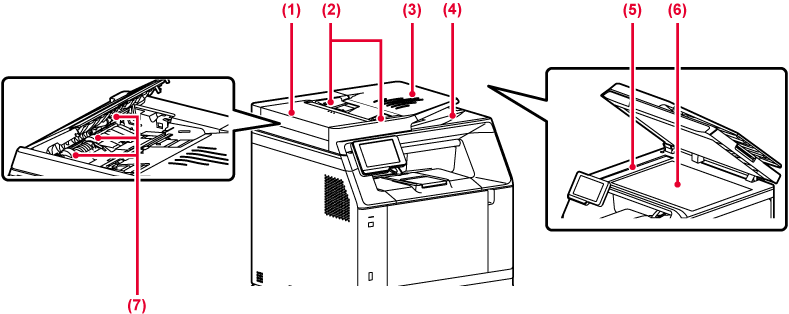

Otwórz tę pokrywę,
aby usunąć zacięty oryginał.
Tą pokrywę otwiera się również w celu wyczyszczenia rolki
podawania papieru.
Te prowadnice zapewniają
prawidłowe skanowanie oryginału.
Dopasuj prowadnice do szerokości oryginału.
Ułóż oryginał.
Włóż oryginał stroną przeznaczoną do zadrukowania skierowaną
do góry.
Po zeskanowaniu oryginały
trafiają na tę tacę.
Tutaj skanowane są
oryginały umieszczone w podajniku dokumentów.
CZYSZCZENIE SZYBY DOKUMENTÓW I AUTOMATYCZNEGO PODAJNIKA DOKUMENTÓW
Umożliwia skanowanie książek lub innych grubych oryginałów, których nie można zeskanować za pomocą automatycznego podajnika dokumentów.
Ta rolka obraca się
automatycznie, pobierając oryginał.
W tej części opisano nazwy i funkcje poszczególnych
elementów znajdujących na panelu operacyjnym.
Wskaźnik zaczyna
świecić i migać podczas wykonywania zadania lub jeśli papier zacina
się.
Komunikaty i przyciski
są wyświetlane na ekranie panelu dotykowego.
Urządzenie jest obsługiwane przez bezpośrednie naciskanie
wyświetlanych przycisków.
Ostrzeżenie
Po włączeniu/wyłączeniu urządzenia; podczas
autoryzacji użytkownika, gdy użytkownik zalogował się przy użyciu
karty IC lub po podłączeniu pamięci USB do urządzenia; przy rozpoczynaniu
pracy na panelu sterowania urządzenia; podczas regulacji obrazu
lub podczas wymiany tonera; podczas odbierania faksu lub wystąpienia
błędu urządzenia dioda LED świeci na niebiesko, biało lub pomarańczowo
w odpowiedzi na żądanie/działanie użytkownika, aby poinformować
użytkownika o statusie urządzenia.
Wzory świetlne zmieniają się w zależności od statusu.
| Kolor kontrolek | Wzór świetlny | Status |
|---|---|---|
|
Niebieski |
Wzór 1 |
Zadania w toku, na przykład podawanie papieru lub wysuwanie kopii. |
|
Wzór 2 |
Stan gotowości lub inny stan, w którym zadania mogą zostać zaakceptowane. |
|
|
Wzór 3 |
W podajniku dokumentów umieszczono oryginał. |
|
|
Miga |
Odebrano faks. |
|
|
Pomarańczowy |
Świeci się* |
Błąd, który nie powoduje zatrzymania pracy urządzenia, na przykład niski poziom tonera. |
|
Miga* |
Błąd, który powoduje zatrzymanie pracy urządzenia, na przykład zacięcie papieru i brak tonera. |
* Jeśli stan zaświecenia oraz stan migania nakładają się, pierwszeństwo ma stan migania.
