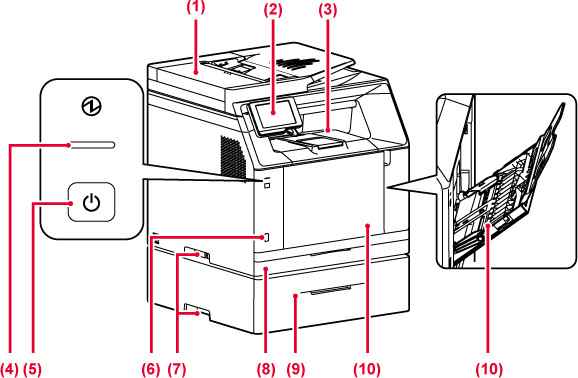

Utilizado para alimentar
e digitalizar automaticamente vários originais. Podem ser digitalizados automaticamente
ambos os lados de originais frente e verso ao mesmo tempo.
Este painel inclui
o Indicador de informação e o painel de toque.
Utilize o painel de toque para utilizar cada uma
destas funções.
Os faxes recebidos
e as folhas impressas são transferidos para esta bandeja.
Retire a bandeja de extensão de saída quando imprimir em
papel maior do que o tamanho A4 (8-1/2" x 11") ou quando imprimir
em grandes quantidades.
Este indicador acende-se
quando a ficha de alimentação da
máquina está colocada numa tomada.
Pisca a azul durante o período em que o botão [Alimentação]
não funciona imediatamente após a ficha de alimentação ser inserida
na tomada de alimentação.
Utilize este botão
para ligar e desligar a alimentação da máquina.
Utilizada para ligar
um dispositivo USB, como um dispositivo de memória USB, à máquina.
Compatível com USB 2.0 (alta velocidade).
Agarre-a quando deslocar
a máquina.
Colocar papel nesta
bandeja.
Colocar papel nesta
bandeja.
Use esta bandeja
para alimentar papel manualmente.
Quando colocar o papel, abra também a bandeja de extensão.
* Dispositivo periférico.
É aqui aplicado calor
para fundir a imagem transferida no papel.
Aviso
A unidade de fusão está quente. Seja cuidadoso para evitar queimaduras quando extrair papel encravado.Utilizada para ligar
um dispositivo USB, como um dispositivo de memória USB, à máquina.
Compatível com USB 2.0 (alta velocidade).
A máquina não usa
este conetor.
Ligue o cabo de rede
local (LAN) a este conector para utilizar a máquina numa rede.
Utilize um cabo de rede blindado.
Esta caixa recolhe
o excesso de toner que fica após a impressão
SUBSTITUIR A CAIXA DE RESÍDUOS DE TONER
Este cartucho contém
toner.
Quando o toner de um cartucho acabar, substitua-o
por um novo.
Durante a impressão
a cores total, as imagens de toner das quatro cores dos tambores
fotocondutores são combinadas na correia de transferência.
Durante a impressão a preto e branco, apenas a imagem de
toner preto é transferida para a correia de transferência.
Precaução
Não toque na correia de transferência nem a danifique.Abra esta tampa para
substituir o cartucho de toner.
Agarre-a quando deslocar
a máquina.
Abra esta tampa para
extrair papel encravado.
Abra também sempre que o utilizador
alterar a definição para imprimir envelope.
Quando a função de
fax da máquina é utilizada, a linha telefónica está ligada a esta
tomada.
Quando a função de
fax da máquina é utilizada, pode ligar uma extensão telefónica a
esta tomada.

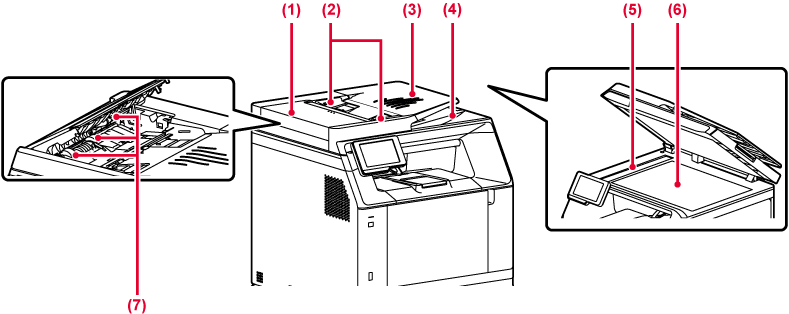

Abrir esta tampa
para extrair um original encravado.
Esta tampa também é aberta para limpar o rolo de alimentação
de papel.
Estas guias ajudam
a garantir a correta digitalização do original.
Ajuste-as à largura do original.
Colocar o original.
Colocar o original com a face a imprimir voltada
para cima.
O original sai para
esta bandeja após a digitalização.
Os originais colocados
no alimentador automático de documentos são digitalizados aqui.
LIMPAR O VIDRO DE EXPOSIÇÃO E DO ALIMENTADOR AUTOMÁTICO DE DOCUMENTOS
Caso deseje digitalizar livros ou outros originais espessos que não podem ser colocados no alimentador automático de documentos, colocá-los neste vidro.
Este rolo roda para
alimentar automaticamente o original.
Esta secção descreve os nomes e as funções
dos respectivos componentes situados no painel de operações.
Este indicador acende-se
e pisca durante a execução de um trabalho ou quando ocorre um bloqueio
de papel.
As mensagens e as
teclas são exibidas no ecrã do painel de toque.
Utilize a máquina tocando leve e directamente nas
teclas visualizadas.
Precaução
Quando ligar ou desligar a máquina; durante
a autenticação do utilizador quando este iniciar sessão com um cartão
IC; quando é conectado um dispositivo de memória USB à máquina;
quando é iniciado um trabalho no painel de controlo da máquina;
ou durante o ajuste de imagem ou quando é adicionado toner; quando
um fax é recebido ou quando ocorre um erro na máquina, as luzes
LED acendem-se a azul, branco e laranja como resposta ao pedido/operação
do utilizador para comunicar o estado da máquina ao utilizador.
Os padrões de iluminação diferem dependendo do estado.
| Cor da iluminação | Padrões de iluminação | Estado |
|---|---|---|
|
Azul |
Padrão 1 |
Tarefa em curso, tal como alimentação de papel ou produção de documentos. |
|
Padrão 2 |
Estado de pronto ou outro estado em que é possível aceitar tarefas. |
|
|
Padrão 3 |
Foi colocado um original no alimentador de documentos. |
|
|
Intermitente |
Receção de fax em curso. |
|
|
Laranja |
Iluminado* |
Erros que não interrompem o funcionamento da máquina, tais como toner quase esgotado. |
|
Intermitente* |
Erros que interrompem o funcionamento da máquina, tais como papel encravado e toner esgotado. |
* Se o estado iluminado contínuo e o estado intermitente se sobrepuserem, o estado intermitente tem prioridade.
