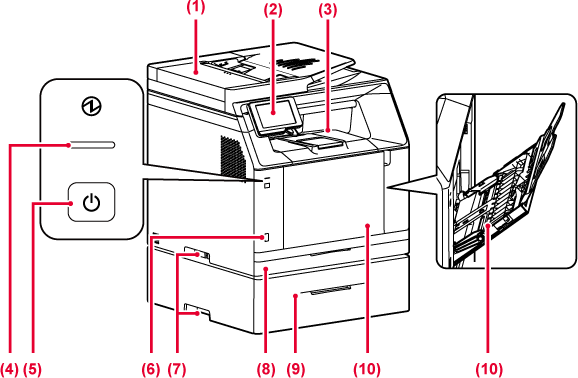

Acest dispozitiv
alimentează hârtia automat și scanează originale cu mai multe coli.
Ambele feţe ale originalelor faţă-verso pot fi scanate automat în
acelaşi timp.
Pe acest panou se
află indicatorul de informații și panoul tactil.
Folosiți panoul tactil pentru a opera aceste funcții.
Faxurile primite
și hârtiile tipărite sunt livrate în această tavă.
Scoateți tava de ieșire de extensie atunci când
tipăriți pe hârtie cu format mai mare de A4 (8-1/2” x 11”) sau când tipăriți
în cantități mari.
Acest indicator se
aprinde atunci când fișa de alimentare a
echipamentului este conectată la priză.
Luminează intermitent în albastru când butonul [Alimentare]
nu funcționează imediat după ce ștecherul este introdus în priză.
Folosiți acest buton
pentru a porni, respectiv opri echipamentul.
Se folosește pentru
a conecta dispozitive USB, cum ar fi dispozitivele de memorie USB,
la echipament.
Compatibil cu USB 2.0 (de mare viteză).
Prindeţi-l în timpul
mutării echipamentului.
Stocați hârtia în
această tavă.
Stocați hârtia în
această tavă.
Utilizați această
tavă pentru alimentarea manuală cu hârtie.
Atunci când încărcați hârtie, deschideți, de asemenea, tava
extensibilă.
* Dispozitiv periferic.
Aici este aplicată
căldură pentru a imprima imaginea transferată pe hârtie.
Atentie
Cuptorul este fierbinte. Aveţi grijă să nu vă ardeţi când îndepărtaţi o coală alimentată incorect.Se folosește pentru
a conecta un dispozitiv USB, cum ar fi un dispozitiv de memorie
USB, la echipament. Acceptă USB 2.0 (Hi-Speed).
Echipamentul nu utilizează
acest conector.
Conectați cablul
LAN la acest conector când utilizați echipamentul în rețea.
Folosiți un cablu LAN ecranat.
Acest recipient colectează
excesul de toner care rămâne după imprimare
ÎNLOCUIREA RECIPIENTULUI DE COLECTARE A TONERULUI
Acest cartuș conține
toner.
Când tonerul din cartuș se termină, înlocuiți-l
cu unul nou.
Pe perioada tipăririi
color integrale, imaginile de toner ale celor patru culori de pe
cilindrii fotoconductori sunt combinate pe cureaua de transfer.
Pe perioada tipăririi alb negru, doar imaginea neagră
de toner este transferată pe cureaua de transfer.
Precautii
Nu atingeţi sau deterioraţi cureaua de transfer.Deschideți acest
capac pentru a înlocui cartuşul de toner.
Prindeţi-l în timpul
mutării echipamentului.
Deschideți acest
capac pentru a elimina o coală alimentată incorect.
Și, de asemenea, deschideți-l
atunci când utilizatorul schimbă setarea de tipărire a plicului.
Când utilizați funcția
fax a echipamentului, conectați linia de telefon la această mufă.
Când se utilizează
funcția fax a echipamentului, la această mufă se poate conecta un
telefon interior.

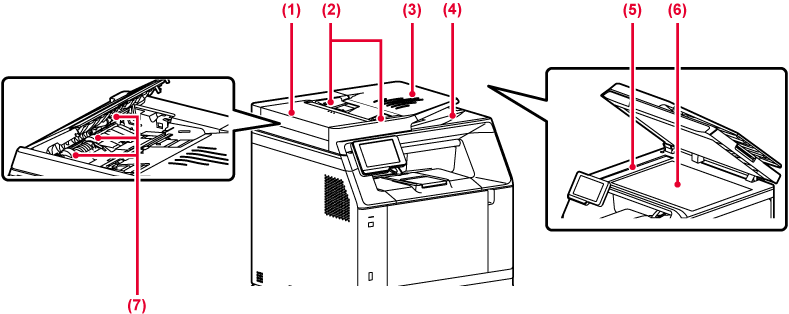

Deschideţi acest
capac pentru a elimina un original alimentat incorect.
Capacul este de asemenea deschis pentru a curăța
rola de alimentare cu hârtie.
Aceste ghiduri garantează
că originalele sunt scanate corect.
Reglați ghidajele pentru originale corespunzător
lățimii hârtiei.
Așezați originalul.
Așezați originalul cu fața de tipărire în sus.
Originalul este evacuat
în această tavă după scanare.
Originalele amplasate
în alimentatorul automat de documente sunt scanate aici.
CURĂŢAREA GEAMULUI PENTRU DOCUMENTE ŞI A ALIMENTATORULUI AUTOMAT DE DOCUMENTE
Dacă doriți să scanați cărți sau alte originale groase care nu pot fi alimentate prin alimentatorul automat de documente, amplasați-le pe acest geam.
Această rolă se roteşte
pentru a alimenta originalul în mod automat.
Această secţiune prezintă denumirile şi
funcţiile componentelor de pe panoul de operare.
Acest indicator se
aprinde și luminează intermitent în timpul executării unei lucrări
sau atunci când se produc alimentări incorecte cu hârtie.
Mesajele şi tastele
se afişează pe ecranul panoului tactil.
Operaţi echipamentul prin atingerea directă a tastelor afişate.
Precautii
La PORNIREA/OPRIREA echipamentului, la autentificarea
utilizatorului atunci când utilizatorul s-a conectat utilizând cardul
IC la conectarea unei memorii USB la echipament, la pornirea unei
lucrări pe panoul de control al echipamentului sau în timpul reglării
imaginii sau la adăugarea tonerului, atunci când este recepționat
un fax sau a apărut o eroare pe echipament, ledul luminează în albastru,
alb și portocaliu ca răspuns la o solicitare/operație a utilizatorului
pentru a comunica utilizatorului starea echipamentului.
Modelele de iluminare diferă în funcție de stare.
| Culori de iluminare | Modele de iluminare | Stare |
|---|---|---|
|
Albastru |
Model 1 |
Operație în desfăşurare, precum alimentarea sau scoaterea hârtiei. |
|
Model 2 |
Stare pregătită sau o altă stare în care pot fi acceptate operațiile. |
|
|
Model 3 |
Un original a fost aşezat în alimentatorul cu documente. |
|
|
Intermitent |
Este primit un fax. |
|
|
Portocaliu |
Luminează* |
Erori care nu întrerup funcționarea echipamentului, precum tonerul aproape consumat. |
|
Intermitent* |
Erori care nu întrerup funcționarea echipamentului, precum alimentarea incorectă şi tonerul consumat. |
* Dacă starea de iluminare continuă și starea de iluminare intermitentă se suprapun, starea de iluminare intermitentă are prioritate.
