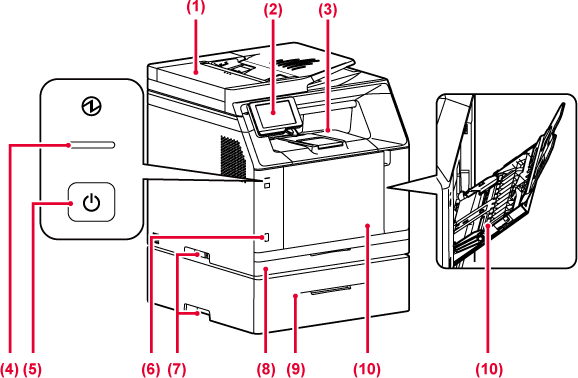

Это устройство выполняет
подачу и сканирование нескольких оригиналов в автоматическом режиме. Возможно
автоматическое одновременное сканирование обеих сторон 2-сторонних
оригиналов.
На этой панели расположены
информационный индикатор и сенсорная панель.
Сенсорная панель используется для управления всеми
функциями.
В этот лоток выводятся
принятые факсы и отпечатки.
При печати на бумаге, формат которой превышает A4 (8-1/2"
x 11"), или при печати большого количества отпечатков выдвиньте
удлинитель выходного лотка.
Этот индикатор загорается,
когда вставляется в розетку штепсельная вилка аппарата.
Мигает синим светом, пока не работает кнопка [Питание]
непосредственно после того, как штепсельная вилка вставлена в розетку
питания.
Эта кнопка используется
для включения и выключения питания аппарата.
Используется для
подключения к аппарату устройства USB, например, накопителя USB.
Поддерживается стандарт USB 2.0 (Hi-Speed).
Держитесь за нее
при перемещении аппарата.
Используется для
хранения бумаги.
Используется для
хранения бумаги.
Используется для
подачи бумаги вручную.
При загрузке бумаги также открывайте удлинитель лотка.
* Периферийное устройство.
Закрепляет изображения
на бумаге с помощью тепловой обработки.
Внимание
Блок термозакрепления нагревается до высокой температуры. Будьте осторожны при извлечении застрявшего листа, чтобы не получить ожогов.Используется для
подключения к аппарату устройства USB, например, накопителя USB. Поддерживается
стандарт USB 2.0 (Hi-Speed).
Этот разъем не используется
аппаратом.
При использовании
аппарата в локальной сети к этому разъему подключается сетевой кабель.
Используйте экранированный сетевой кабель.
Этот контейнер собирает
излишки тонера, оставшиеся после печати
ЗАМЕНА КОНТЕЙНЕРА ОТРАБОТАННОГО ТОНЕРА
В этом картридже
содержится тонер.
Когда в картридже заканчивается тонер, замените
его на другой картридж с тонером.
В режиме полноцветной
печати четыре одноцветных изображения, формируемые тонером на каждом
из четырех фотопроводящих барабанов, объединяются в одно цветное
изображение на ленте переноса.
При черно-белой печати на ленту переноса передается
только изображение, сформированное черным тонером.
Осторожно
Не прикасайтесь к ленте переноса изображения и постарайтесь не повредить ее.Открывается для замены
тонер-картриджа.
Держитесь за нее
при перемещении аппарата.
Крышка открывается
для извлечения застрявшей бумаги.
Также открывается при изменении
пользователем настройки для печати на конверте.
При использовании
функции факса к этому гнезду подключается телефонная линия.
При использовании
функции факса к этому гнезду можно подключить внешний телефон.

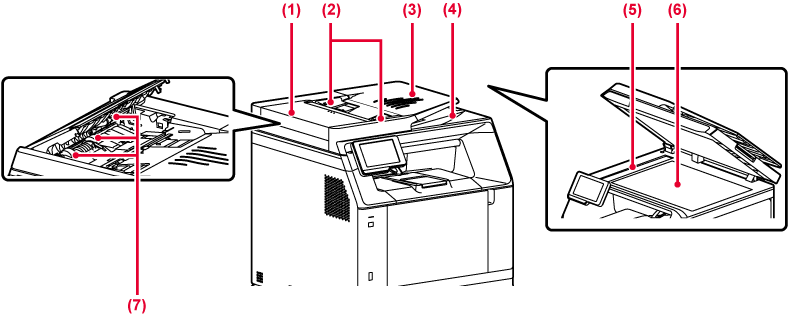

Откройте эту крышку,
чтобы извлечь застрявший оригинал.
Эта крышка также открывается для очистки ролика подачи
бумаги.
Эти направляющие
обеспечивают правильность сканирования оригинала.
Отрегулируйте направляющие по ширине оригинала.
Разместите оригинал.
Располагайте оригиналы отпечатанной стороной вверх.
В этот лоток выгружается
оригинал после сканирования.
В этой области происходит
сканирование оригиналов, размещенных в автоматическом подающем лотке
документа.
ОЧИСТКА СТЕКЛА СКАНЕРА И АВТОМАТИЧЕСКОГО ПОДАЮЩЕГО ЛОТКА ДОКУМЕНТА
Размещайте на этом стекле оригинал, если нужно сканировать книгу или другой объемный оригинал, подача которого невозможна с помощью автоматического подающего лотка документа.
Этот ролик вращается
для автоматической подачи оригиналов.
В этом разделе описаны наименования и функции
узлов и деталей панели управления.
Этот индикатор загорается
и мигает во время выполнения задания или при застревании бумаги.
На дисплее сенсорной
панели отображаются сообщения и кнопки.
Касайтесь отображаемых кнопок, чтобы управлять работой
аппарата.
Осторожно
Этот светодиодный индикатор светится синим,
белым и оранжевым в ответ на выполняемые пользователем запросы/операции,
сообщая ему о состоянии аппарата, в следующих случаях: при включении/выключении питания
аппарата; при аутентификации пользователя, вошедшего в систему с
помощью карты IC; при подключении к аппарату накопителя USB; при
запуске задания на панели управления аппарата; во время настройки
изображения или добавления тонера, приема факса или при возникновении
ошибки в аппарате.
В зависимости от состояния меняются образцы свечения.
| Цвет свечения | Образцы свечения | Состояние |
|---|---|---|
|
Синий |
Схема 1 |
Выполняется задание, например подача или вывод бумаги. |
|
Схема 2 |
Состояние готовности либо другое состояние, допускающее прием задания. |
|
|
Схема 3 |
В подающем лотке документа находится оригинал. |
|
|
Мигает |
Принимается факс. |
|
|
Оранжевый |
Светится* |
Ошибка, которая не ведет к остановке работы аппарата, например, заканчивается тонер. |
|
Мигает* |
Ошибка, которая ведет к остановке работы аппарата, например, застревание бумаги или отсутствие тонера. |
* Если состояния свечения и мигания накладываются, приоритет имеет состояние мигания.
