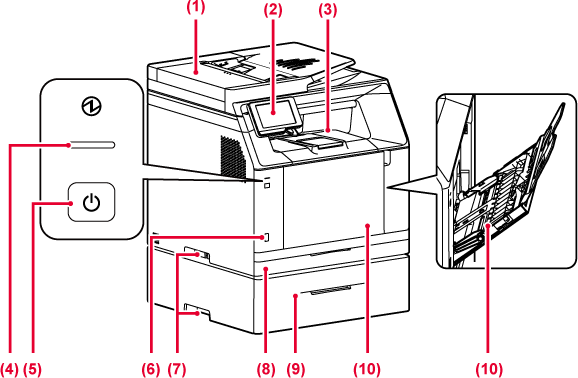

Automaticky podáva
a skenuje viaceré originály. Dajú sa naraz automaticky naskenovať
obidve strany obojstranných originálov.
Na tomto paneli sa
nachádza informačný indikátor a dotykový panel.
Dotykový panel použite na obsluhu každej z týchto funkcií.
Do tohto zásobníka
sa ukladajú prijaté faxy a vytlačené papiere.
Pri tlači na papier formátu väčšieho ako A4 (8-1/2"
x 11") alebo pri tlači veľkého rozsahu vytiahnite výstupný predlžovací
zásobník.
Tento indikátor sa
rozsvieti, keď je sieťová zástrčka
zariadenia zapojená do zásuvky.
Bliká namodro v priebehu času, keď sa tlačidlo [Napájanie]
nepoužije ihneď po zasunutí sieťovej zástrčky do elektrickej zásuvky.
Toto tlačidlo použite
na zapnutie alebo vypnutie zariadenia.
Používa sa na pripojenie
USB zariadenia, napríklad pamäťového USB médiá k zariadeniu.
Podporuje USB 2.0 (vysoká rýchlosť).
Uchopte ho pri premiestňovaní
zariadenia.
Do tohto zásobníka
uložte papier.
Do tohto zásobníka
uložte papier.
Tento zásobník sa
používa na ručné vkladanie papiera.
Pri vkladaní papiera otvorte aj podperu.
* Periférne zariadenie.
V nej sa prenesený
obraz tepelne natavuje na papier.
Varovanie
Fixačná jednotka je horúca. Pri vyťahovaní zaseknutého papiera dávajte pozor, aby ste sa nepopálili.Používa sa na pripojenie
USB zariadenia, napríklad pamäťového USB média, k zariadeniu. Podporuje
USB 2.0 (vysoká rýchlosť).
Zariadenie tento
konektor nepoužíva.
K tomuto konektoru
pripojte kábel siete LAN v prípade, že sa zariadenie používa v sieti.
Použite tienený kábel siete LAN.
Tento zásobník slúži
na zhromažďovanie nadbytočného tonera, ktorý zostáva po tlači
VÝMENA ZÁSOBNÍKA NA ZBER TONERA
Táto kazeta obsahuje
toner.
Ak sa toner v kazete minie, vymeňte ho za nový.
Počas plnofarebnej
tlače sa tonerové obrazy štyroch farieb na fotocitlivých valcoch
spolu skombinujú na prenosovom páse.
Počas čiernobielej tlače sa na prenosový pás prenáša iba
obraz čierneho tonera.
Upozornenie
Nedotýkajte sa a nepoškoďte prenosový pás.Ak chcete vymeniť
tonerovú kazetu, otvorte tento kryt.
Uchopte ho pri premiestňovaní
zariadenia.
Otvorte tento kryt,
ak chcete vytiahnuť zaseknutý papier.
A otvorte ho, keď používateľ
zmení nastavenie na tlač obálky.

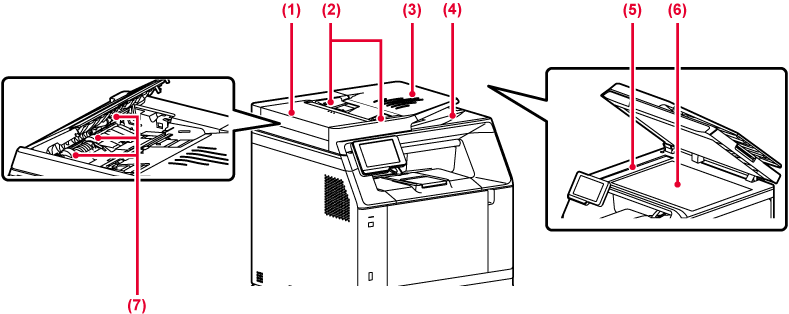

Keď sa používa funkcia
faxu zariadenia, telefónna linka sa pripája do tejto zásuvky.
Keď sa používa funkcia
faxu zariadenia, do tejto zásuvky pripojte externý telefón.
Otvorte tento kryt,
ak chcete vytiahnuť zaseknutý originál.
Tento kryt sa otvára aj pri čistení valca na podávanie papiera.
Pomáhajú zaistiť
správne naskenovanie originálu.
Vodidlá nastavte podľa šírky originálu.
Vložte originál.
Vložte originál tlačenou stranou nahor.
Do tohto zásobníka
sa po naskenovaní vysunie originál.
Tu sa skenujú originály
uložené do automatického podávača dokumentov.
ČISTENIE PREDLOHOVÉHO SKLA A AUTOMATICKÉHO PODÁVAČA DOKUMENTOV
Na skenovanie kníh alebo iných hrubých originálov, ktoré nemôžu prejsť cez automatický podávač dokumentov, použite toto sklo.
Automatickým otáčaním
tohto valca sa podáva originál.
Táto časť popisuje názvy a funkcie jednotlivých
častí ovládacieho panela.
Tento indikátor svieti
a bliká počas vykonávania úlohy alebo pri zaseknutí papiera.
Na displeji dotykového
panela sa zobrazujú hlásenia a tlačidlá.
Zariadenie obsluhujte ťukaním priamo na zobrazené tlačidlá.
Upozornenie
Pri zapnutí alebo vypnutí zariadenia, pri
overení používateľa, ktorý sa prihlásil pomocou IC karty pri pripájaní pamäťového
zariadenia USB k zariadeniu, pri spúšťaní úlohy na ovládacom paneli
zariadenia, počas úpravy obrazu alebo pri pridávaní tonera, pri
prijímaní faxu alebo keď v zariadení nastane chyba, indikátor LED
svieti modro, bielo a oranžovo ako odpoveď na požiadavku alebo operáciu
používateľa, čím ho informuje o stave zariadenia.
Vzory svietenia sa líšia v závislosti od stavu.
| Farba svietenia | Vzory svietenia | Stav |
|---|---|---|
|
Modrá |
Vzor 1 |
Prebiehajúce úlohy, napríklad vkladanie alebo výstup papiera. |
|
Vzor 2 |
Stav pripravenosti alebo iný stav, kedy je zariadenie schopné prijať úlohy. |
|
|
Vzor 3 |
Do podávača dokumentov bol vložený originál. |
|
|
Bliká |
Prijíma sa fax. |
|
|
Oranžová |
Svieti* |
Chyby, ktoré nezabraňujú fungovaniu zariadenia, napríklad dochádzajúci toner. |
|
Bliká* |
Chyby, ktoré zabraňujú fungovaniu zariadenia, napríklad zaseknutý papier alebo minutý toner. |
* Ak sa stav svietenia prekrýva so stavom blikania, prioritu bude mať blikanie.
