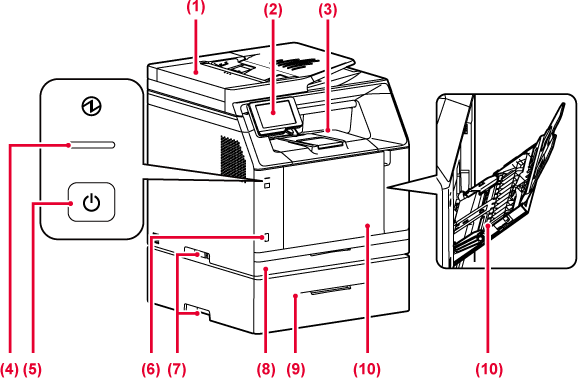

Çoklu orijinalleri
besler ve tarar. 2 taraflı orijinallerin iki tarafı bir defada otomatik
olarak taranabilir.
Bu panelde Bilgi
göstergesi ve dokunmatik panel bulunur.
Bu işlevleri kullanmak için, dokunmatik paneli kullanın.
Alınan fakslar ve
yazdırılan kağıtlar bu tablaya iletilir.
A4 (8-1/2" x 11") boyutundan daha büyük kağıt üzerine yazdırırken
veya büyük miktarlarda baskı alırken çıktı uzatma tablasını dışarı
çekin.
Bu gösterge, makinenin
elektrik fişi
prize takıldığında yanar.
Elektrik fişi elektrik prizine takıldıktan hemen
sonra [Güç] düğmesi kullanılmadığı durumlarda mavi yanıp söner.
Makinenin gücünü
açıp kapatmak için bu düğmeyi kullanın.
USB bellek gibi bir
USB cihazını makineye bağlamak için kullanılır.
USB 2.0 (Yüksek Hız)'ı destekler.
Makineyi taşırken
bu kolu tutun.
Kağıtları bu tablada
saklayın.
Kağıtları bu tablada
saklayın.
Kağıdı manüel olarak
beslemek için bu tablayı kullanın.
Kağıt yüklerken, uzatma tablasını da açın.
* Çevresel cihaz.
Aktarılan görüntüyü
kağıda kaynatmak için buraya ısı uygulanır.
Uyari
Isı ünitesi sıcaktır. Sıkışan kağıdı çıkarırken ellerinizi yakmamaya dikkat ediniz.USB bellek gibi bir
USB cihazını makineye bağlamak için kullanılır.USB 2.0'ı (Yüksek
Hız) destekler.
Makine bu konektörü
kullanmıyor.
Makine bir ağa bağlı
olduğu zaman bu konnektöre bir LAN kablosu bağlayın.
Blendajlı LAN kablosu kullanın.
Bu kap, yazdırma
sonrasında kalan fazla toneri toplar.
TONER TOPLAMA KABININ DEĞİŞTİRİLMESİ
Bu kartuş toner doludur.
Kartuştaki toner bittiğinde, yenisiyle değiştirin.
Tam renkli yazdırma
sırasında, foto iletken tamburlar üzerindeki dört rengin toner görüntüleri
transfer kayışı üzerinde birleştirilir.
Siyah beyaz yazdırma sırasında, sadece siyah toner görüntüsü
transfer kayışına aktarılır.
Dikkat
Transfer kayışına dokunmayın veya zarar vermeyin.Toner kartuşunu değiştirmek
için bu kapağı açın.
Makineyi taşırken
bu kolu tutun.
Kağıt sıkışmasını
gidermek için bu kapağı açın.
Ve kullanıcı zarf yazdırmak için
ayarı değiştirdiğinde açın.
Makinenin faks işlevini
kullanırken, bu sokete telefon hattı bağlanır.
Makinedeki faks işlevi
kullanıldığında, bu sokete bir harici telefon bağlanabilir.

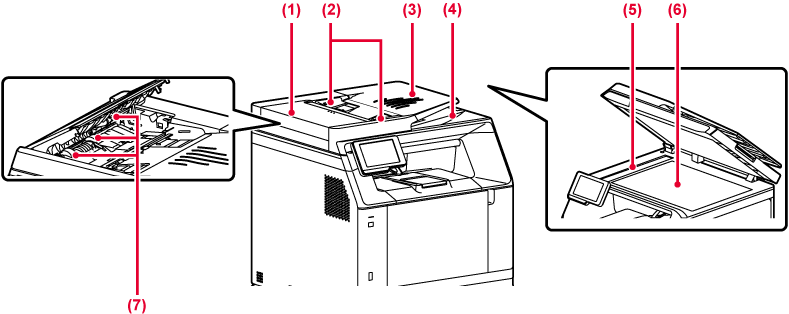

Sıkışan orijinali
çıkarmak için bu kapağı açın.
Bu kapak ayrıca kağıt besleme silindirini temizlemek
için de açılır.
Bu kılavuzlar orijinalin
doğru olarak taranmasını sağlar.
Kılavuzları orijinalin genişliğine göre ayarlayın.
Orijinali yerleştirin.
Orijinali, yazdırılacak tarafı yukarı gelecek şekilde yerleştirin.
Orijinal tarama sonrasında
bu tablaya çıkartılır.
Otomatik belge besleyiciye
yerleştirilen orijinaller burada taranır.
Otomatik belge besleyiciden beslenemeyen kitapları veya farklı kalın orijinalleri taramak istiyorsanız, bu cama yerleştirin.
Bu merdane orijinali
otomatik olarak beslemek için döner.
Bu bölümde, kontrol panelindeki parçaların
adları ve işlevleri açıklanmaktadır.
Bu gösterge, bir
iş yürütülürken veya kağıt sıkışması oluştuğunda yanar ve yanıp
söner.
Mesajlar ve tuşlar
dokunmatik ekranda görülür.
Makineyi doğrudan görüntülenen tuşlara dokunarak çalıştırın.
Dikkat
Makinenin gücünü AÇARKEN/KAPATIRKEN; kullanıcı
IC kartı kullanarak oturum açtığında kullanıcı kimlik doğrulama sırasında;
makineye USB bellek bağlanırken; makine denetim masasında bir işi
başlatırken veya görüntü ayarlama sırasında veya toner eklenirken;
faks alınırken veya makineden bir hata oluştuğunda; kullanıcıya
makine durumunu iletmek üzere kullanıcıdan gelen isteğe/işleme yanıt
olarak LED mavi, beyaz ve turuncu renkli yanar.
Işık yanma düzenleri, duruma bağlı olarak farklılık
gösterir.
| Işık yanma rengi | Işık yanma düzenleri | Durum |
|---|---|---|
|
Mavi |
Şekil 1 |
Devam eden işler, örneğin kağıt beslemesi veya çıktısı. |
|
Şekil 2 |
İşlerin kabul edilebildiği hazır durum veya diğer durumlar. |
|
|
Şekil 3 |
Belge besleyiciye bir orijinal yerleştirilmiştir. |
|
|
Yanıp söner |
Bir faks alınıyor. |
|
|
Turuncu |
Işıklar* |
Makinenin çalışmasını durdurmayan hatalar, örneğin tonerin bitmek üzere olması. |
|
Yanıp söner* |
Makinenin çalışmasını durduran hatalar, örneğin kağıt sıkışmaları ve tonerin bitmesi. |
* Yanma ve yanıp sönme durumu çakıştığında, yanıp sönme durumuna öncelik verilir.
