REGELMÄSSIGE WARTUNG

Um eine dauerhaft gute Leistung des Geräts zu garantieren, müssen Sie das Gerät regelmäßig reinigen.

Warnung

Benutzen Sie kein brennbares Spray zum Reinigen des Geräts. Wenn Gas vom Spray mit heißen elektrischen Komponenten oder mit der Fixiereinheit innerhalb des Geräts in Kontakt kommt, könnte es zu Feuer oder einem elektrischen Schlag kommen.

Vorsicht

  • Benutzen Sie keine Lösungsmittel, Benzol oder ähnliche flüchtige Reinigungsmittel für die Reinigung des Geräts. Das Gehäuse könnte dadurch beschädigt oder verfärbt werden.
  • Wischen Sie die spiegelartige Oberfläche des Bedienfelds mit einem weichen Tuch vorsichtig ab (siehe rechts). Wenn Sie ein hartes Tuch verwenden oder zu stark reiben, kann es zu Beschädigungen der Oberfläche kommen.

REINIGEN DER LASEREINHEIT

Wenn die Lasereinheit im Gerät verschmutzt ist, können sich im gedruckten Bild Streifenmuster (farbige Streifen) bilden.
Erkennen der von einer verschmutzten Lasereinheit verursachten (farbigen) Streifen

  • Die farbigen Streifen treten stets an derselben Stelle auf.
  • Die farbigen Streifen verlaufen parallel zur Richtung des Papiereinzugs.
Wenn ähnliche Bedingungen auftreten, wie oben beschrieben, reinigen Sie die Lasereinheit gemäß den oben genannten Anweisungen.

Öffnen Sie die Frontabdeckung.

Öffnen Sie, indem Sie die gewölbten Teile auf beiden Seiten andrücken.

Entfernen Sie den Tonersammelbehälter.

Legen Sie vorab Zeitungen oder ähnliches an der Stelle aus, wo Sie den Tonersammelbehälter hinlegen möchten.
Drücken Sie die seitlich angebrachten Tasten am Tonersammelbehälter, drücken Sie den Tonersammelbehälter nach unten, bis der Tonersammelbehälter angehalten wird, und heben Sie diesen langsam an, um ihn zu entnehmen.

Vorsicht

  • Berühren Sie nicht die inneren Kabel oder Anschlüsse.
  • Der Tonerauffangbehälter muss aufrecht aufgestellt werden, damit er nicht kippen kann.

Entnehmen Sie das Reinigungswerkzeug für die Lasereinheit.

Das Reinigungswerkzeug ist an der vorderen Abdeckung angebracht.

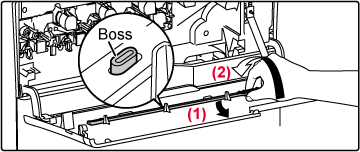

  1. Ziehen Sie den Knopf rechts am Reinigungsgerät, und lösen Sie ihn von der Klemme.
  2. Platzieren Sie den Knopf auf der Rückseite über der Spitze der Klemme.
  3. Drehen Sie das Reinigungsgerät um den Knopf, um es von der linken Klemme zu lösen.

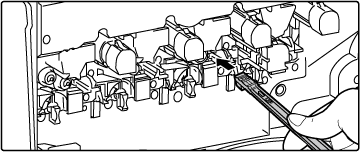

Reinigen Sie die Lasereinheit.

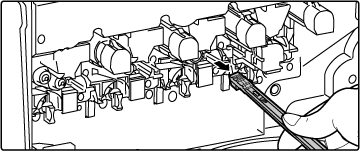

  1. Halten Sie den Reiniger nach unten, und führen Sie das Werkzeug langsam in die zu reinigende Öffnung ein.
    2. Dabei muss der Reiniger nach unten zeigen.

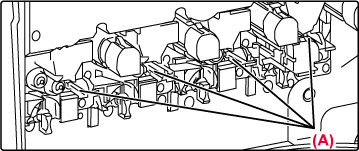

    An den zu reinigenden Stellen sind ähnliche Etiketten wie (A) angebracht.

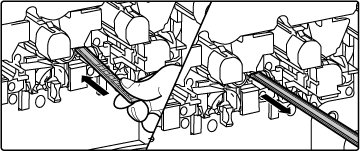

  2. Führen Sie das Reinigungswerkzeug vollständig in die Öffnung ein, und ziehen Sie es wieder heraus.
    3. Ziehen Sie das Reinigungswerkzeug heraus, bis Sie spüren, dass die Spitze keinen Kontakt mehr zur zu reinigenden Oberfläche der Lasereinheit hat.
  3. Wiederholen Sie Schritt (2) zwei oder drei Mal, und entfernen Sie anschließend das Reinigungswerkzeug.

Vorsicht

Berühren Sie nicht die inneren Kabel oder Anschlüsse.

Wiederholen Sie Schritt 4, um alle Öffnungen in der Lasereinheit zu reinigen (4 Öffnungen).

Die Lasereinheit muss an vier Stellen gereinigt werden, einschließlich der in Schritt 4 genannten Stelle. Reinigen Sie alle Öffnungen.

Ersetzen Sie das Reinigungsgerät.

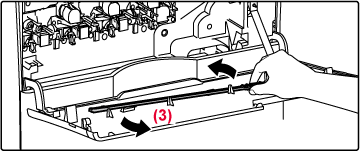

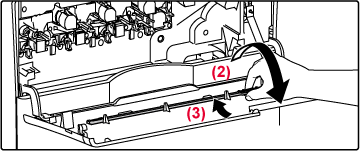

  1. Nachdem Sie das Reinigungsgerät auf den Knopf gelegt und um diesen gedreht haben, befestigen Sie das Ende (die Seite, an der der Reiniger befestigt ist) an der linken Klemme.
  2. Positionieren Sie die rechte Seite des Reinigungsgeräts auf der Klemme, um es auf der nächstgelegene Seite anzubringen.
  3. Drehen Sie das Reinigungsgerät auf die Klemme.

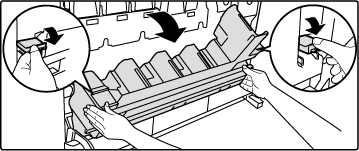

Drücken Sie den Tonersammelbehälter in das Gerät.

Setzen Sie den Behälter schräg von oben ein. (In der Gegenrichtung des Entnehmens.)
Drücken Sie ihn hinein, bis Sie ein "Klicken" hören. Dieses bestätigt, dass die linken und rechten Verriegelungen verschlossen sind.

Schließen Sie die vordere Abdeckung.

Halten Sie beide Seiten fest und schließen Sie die Vorrichtung.

REINIGEN DES BILDDICHTESENSORS

Wenn die Meldung "Reinigen Sie den Bilddichtesensor entsprechend den Anweisungen in der Bedienungsanleitung." angezeigt wird, reinigen Sie den Bilddichtesensor gemäß den folgenden Schritten.

Vorsicht

Tippen Sie zum Drucken die Taste "Später" an. Wenn Sie jedoch den Drucker weiterhin mit einem verschmutzten Bilddichtesensor verwenden, wird das Druckbild gegebenenfalls Schmierflecken aufweisen.

Schalten Sie das Gerät aus.

Drücken Sie die Taste [Power], um das Gerät auszuschalten. Weitere Informationen über das Ausschalten des Geräts siehe " AUSSCHALTEN DES GERÄTS."

Öffnen Sie die Frontabdeckung.

Öffnen Sie die Frontabdeckung, indem Sie die gewölbten Teile auf beiden Seiten andrücken.

Drücken Sie den Tonersammelbehälter nach vorne.

Drücken Sie die seitlich angebrachten Tasten am Tonersammelbehälter, drücken Sie den Tonersammelbehälter nach unten, bis der Tonersammelbehälter angehalten wird.
Es ist nicht erforderlich, den Tonersammelbehälter aus dem Gerät zu entfernen.

Vorsicht

Berühren Sie nicht die inneren Kabel oder Anschlüsse.

Drücken Sie den Tonersammelbehälter in das Gerät.

Drücken Sie ihn hinein, bis Sie ein "Klicken" hören. Dieses bestätigt, dass die linken und rechten Verriegelungen verschlossen sind.

Schließen Sie die vordere Abdeckung.

Halten Sie beide Seiten fest und schließen Sie die Vorrichtung.

Schalten Sie das Gerät ein.

Drücken Sie die Taste [Power], um das Gerät einzuschalten. Weitere Informationen über das Einschalten des Geräts siehe " STROM EINSCHALTEN."

Berühren Sie die Taste [Abgeschl.].

Vorsicht

  • Wenn die Meldung "Reinigen Sie den Bilddichtesensor entsprechend den Anweisungen in der Bedienungsanleitung." angezeigt wird, reinigen Sie den Bilddichtesensor erneut.
  • Wird die Meldung mit der Aufforderung, den Bilddichtesensor zu reinigen, auch nach mehreren Reinigungsvorgängen weiterhin angezeigt, wenden Sie sich an Ihren Händler oder die nächstgelegene autorisierte Servicevertretung.

REINIGEN DER EINZUGSROLLE DES MANUELLEN EINZUGS

Wenn beim Einziehen von Umschlägen oder dickem Papier über den manuellen Einzug häufig Papierstaus auftreten, wischen Sie die Oberfläche der Einzugsrolle mit einem sauberen, weichen Tuch ab, das mit Wasser oder einer neutralen Reinigungsflüssigkeit befeuchtet wurde.

REINIGEN DER EINZUGSROLLE VON FACH 1

Wenn es in Fach 1 häufig zu einem Papierstau kommt, drücken Sie die Mitte der Druckplatte nach unten, bis sie einrastet, und wischen Sie die Oberfläche der Einzugsrolle mit einem sauberen, weichen Tuch ab, das mit Wasser befeuchtet wurde.

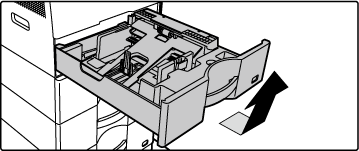

Ziehen Sie das Papierfach 1 heraus.

Halten Sie das Fach mit beiden Händen fest und ziehen Sie es leicht angewinkelt und langsam nach oben heraus.
Die Einzugsrolle kann erst entfernt werden, nachdem Fach 1 abgenommen wurde.

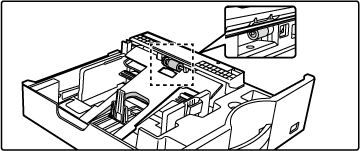

Reinigen Sie die Einzugsrolle.
