PAPÍR BETÖLTÉSE AZ OLDALSÓ TÁLCÁBA
Normál papírra, borítékra, címkeívekre és egyéb speciális papírtípusokra való nyomtatáshoz
az oldalsó tálca használható.
Legfeljebb 50 papírlap helyezhető bele (106 g/m2és 220 g/m2közötti súlyú nehéz papír (28 fontos műnyomó és 80 fontos borító): 20 lap, boríték,
vetítőfólia: 10 lap) a folyamatos nyomtatáshoz, az egyéb tálcák használatához hasonlóan.
- Ha a Sharp standard papírtól eltérő normál papírt vagy a SHARP által ajánlott vetítőfóliától,
fényezett papírtól eltérő speciális nyomathordozót használ, illetve, ha egy korábban
már használt papír hátoldalára nyomtat, a papírt laponként kell adagolni. Egyszerre
több lap adagolása elakadást okozhat.
- A papír betöltése előtt egyenesítse ki a papír felhajló részeit.
- Papír hozzáadásához nyomja le a nyomólap közepét, amíg a helyére nem rögzül, vegye
ki az oldalsó tálcában megmaradt papírt, tegye hozzá az új lapokat, majd helyezze
vissza a teljes köteget az oldalsó tálcába. Ha úgy ad hozzá papírt, hogy nem veszi
ki a maradék papírt, az papírelakadást okozhat. A papírelakadás következtében előfordulhat
az is, hogy nem a megadott számú lap lesz hozzáadva, vagy a papírköteg túlér a határvonalon.
- Miután papírt töltött az oldaltálcába, mindig ellenőrizze a papír típusát és méretét.
PAPÍR BETÖLTÉSE
A papírt fekvő helyzetben kell betölteni. A papírbbetöltésére vonatkozó információk
ismertetését lásd:Papír betöltése.
VETÍTŐFÓLIA BEHELYEZÉSE
- Használjon a SHARP által ajánlott írásvetítő fóliát.
- Ha több vetítőfólia lapot tesz az oldaltálcába, a lapokat többször forgassa át a beöltés
előtt.
- Ha vetítőfóliára nyomtat, egyenként vegye ki a gépből a kész lapokat. Ha hagyja, hogy
a kimeneti tálcán több vetítőfóliát helyezzen egymásra a gép, akkor a fóliák összeragadhatnak
vagy felgyűrődhetnek.
BORÍTÉKOK BEHELYEZÉSE
Ha borítékokat tesz az oldalsó tálcába, az alább látható tájolással, bal oldalra igazítva
helyezze be azokat.
A borítéknak csak az elülső oldalára lehet nyomtatni vagy másolni. Az elülső oldalával
lefelé helyezze el.

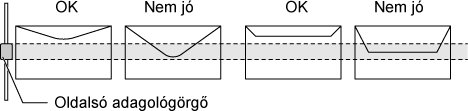

Hajtsa be a fedelet, és készítsen egy éles szélű hajtást.
Vigyázat
Borítékok betöltésekor a fixáló nyomáskioldó-kart működtetni kell. Ügyeljen rá, hogy
működtesse a fixáló nyomáskioldó-kart, lásd "
Fixáló nyomáskioldó-kar".
DL behelyezésénél
Nyissa fel a boríték fülét.
Úgy helyezze el, hogy a fül legyen a jobb oldalon.
C5 vagy C6 behelyezésénélZárja le a boríték fülét.
Úgy helyezze el, hogy a fül legyen a hátoldalon.
Fontos információk borítékok használatához
- Ne nyomtasson a boríték hátoldalára (a ragasztócsíkkal ellátott részre). Ez adagolási
hibát vagy gyenge nyomtatási minőséget eredményezhet.
- Bizonyos típusú borítékokra korlátozások vonatkoznak. További információkért forduljon
szakképzett szerviztechnikushoz.
- Bizonyos működési környezetek gyűrődést, szennyeződést, adagolási hibát, gyenge festéktapadást
vagy géphibát okozhatnak.
- Ha több borítékot helyez be, előfordulhat, hogy a borítékok nem adagolhatók, ha a
nyomtatási felület nem vízszintes, így a borítékok ferdén kerülnek az adagolóba.
- Elfordulhat, hogy vastag borítékok adagolása nem lehetséges.
- Előfordulhat, hogy az egyenetlen felületű borítékokat nem lehet adagolni.
- Ne használja a következő borítékokat.
- Zsinórral lezárt borítékok
- Fémpántos, műanyag kapcsos vagy szalagos borítékok
- Duplafalú borítékok
- Egyenetlen felületű vagy dombornyomásos borítékok
- Ragasztócsíkkal ellátott borítékok vagy egyéb, ragasztó vagy kompozit anyaggal záródó
tárgyak esetében az anyagot megolvaszthatja a fixáló egység hője.
- Kézzel készített borítékok
- Levegős borítékok
- Gyűrött, meghajtott, szakadt vagy másként sérült borítékok.
- Olyan borítékok, melyek a hosszas tárolás vagy a felszívott nedvesség miatt megrongálódtak
vagy deformálódtak.
- Négy vagy több rétegben laminált borítékok nem adagolhatók.
- Ablakos borítékok
- Borítékok nem megfelelően illesztett ragasztási pozícióval a hátoldalon nem használhatók,
mert ez gyűrődést eredményezhet.
- A nyomtatás minősége a boríték szélei körül 10 mm (13/32") sávban nem garantált.
- A nyomtatási minőség nem garantált a borítékok azon részein, ahol nagy, ugrásszerű
vastagságváltozás tapasztalható, például négyrétegű részek és háromnál kevesebb rétegű
részek között.
- Fekvő borítékok esetében ügyeljen rá, hogy a fülek ne kerüljenek abba a tartományba,
ahol az oldalsó adagoló görgő mozog.
- A boríték belsejéből nyomja ki a levegőt, majd simítsa el a gyűrődéseket mind a 4
oldalon a behelyezés előtt. Emellett, ha a boríték deformálódott vagy meghajlott,
akkor behelyezése előtt egy merev tárggyal, például ceruzával vagy vonalzóval egyenesítse
ki.
- Vízszintes felületre helyezze
- Előfordulhat, hogy bizonyos típusú borítékokat nem tud használni a boríték alakja
vagy a fül típusa miatt.
Fontos információk prégelt papír/címkeív használatához
- A prégelt papír egyenetlen felülete a prégelt papír típusától függően hatással lehet
a nyomtatási minőségre. Bővebb információért forduljon az eladóhoz vagy a legközelebbi
hivatalos márkakereskedőhöz.
- Lehet, hogy néhány címkét a megadott tájolással be kell tölteni az oldalsó tálcába.
Kövesse az erre vonatkozó utasításokat. Ha előnyomott címkék esetén a nyomtatott képek
és az előnyomott űrlap nem illik össze, módosítsa az alkalmazás vagy a nyomtató-illesztőprogram
beállításaiban a nyomtatott képek elforgatását.
- Ne használja az alábbi típusú címkeíveket.
- Címkeívek ragasztómentes terület vagy részben rögzített szakaszok nélkül
- Címkeív, amelynek a ragasztott része fedetlen
- Meghatározott, a gép által nem támogatott adagolási irányban behelyezhető címkeívek
- Címkeívek, amelyek már egyszer áthaladtak a gépen, vagy amelyeknek hiányzanak címkéi
- Több lapból álló címkeívek
- A lézernyomtatást nem támogató címkeívek
- Nem hőálló címkeívek
- Címkeívek, amelyeknek a háttérlapján lyukasztások találhatók
- Címkeívek, amelyeknek a háttérlapján rések találhatók
- Nem szabványos címkeívek
- Címkeívek, amelyeknek a ragasztója hosszan tartó tárolás vagy egyéb okok miatt károsodott
- Címkeívek, amelyeknek a háttérlapján kivágott részek találhatók
- Hullámos, vagy más módon deformált címkeívek
- Szakadt vagy gyűrött címkeívek
- Három vagy több lapból álló címkeívek..
Papír betöltése

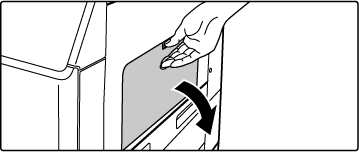

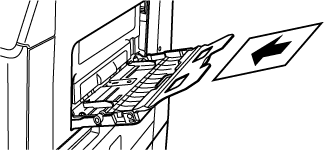

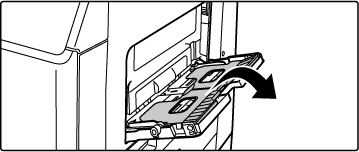

Nyissa ki az oldaltálcát és a tálcatoldatot.
Vigyázat
Ne tegyen nehéz tárgyakat az oldaltálcára, és ne is nyomja azt lefelé (ne támaszkodjon
rá).

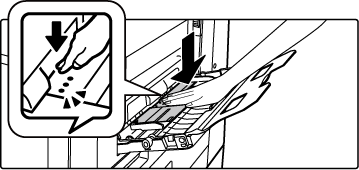

Nyomja lefelé a nyomólap közepét, amíg a helyére nem rögzül.
A papírt nyomtatási felülettel lefelé helyezze az üvegre.

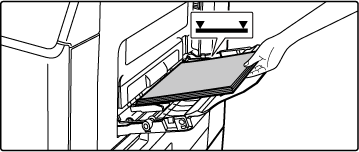

Az oldalsó tálca lapvezetői mentén ütközésig tolja be lassan a papírt az oldalsó tálcába.
A papír túlzott erővel történő behelyezése a befutóél visszahajlását okozhatja. A
papír túl lazán történő behelyezése ferdén adagoláshoz vagy papírelekadáshoz vezethet.
A papír nem haladhatja meg maximális lapszámot, és nem lehet magasabb a jelzővonalnál.

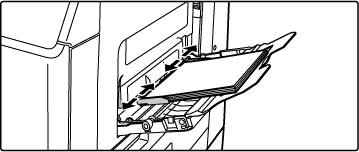

Igazítsa az oldalsó tálca lapvezetőit a papír szélességéhez.
Állítsa be az oldaltálcát úgy, hogy lazán érintkezzen a betöltött papírral.
- "Fejléces" és "Előnyomott" papírnál nyomtatási felülettel felfelé helyezze el a papírt.
Ha viszont a [Duplex letiltása] engedélyezett, a nyomtatási oldalt a szokásos móddal
azonos tájolással állítsa be (nyomtatási felülettel lefelé).
- Papír hozzáadásához nyomja le a nyomólap közepét, amíg a helyére nem rögzül, vegye
ki az oldalsó tálcában megmaradt papírt, tegye hozzá az új lapokat, majd helyezze
vissza a teljes köteget az oldalsó tálcába. Ha úgy ad hozzá papírt, hogy nem veszi
ki a maradék papírt, az papírelakadást okozhat. A papírelakadás következtében előfordulhat
az is, hogy nem a megadott számú lap lesz hozzáadva, vagy a papírköteg túlér a határvonalon.
- A betöltött papírt ne nyomja erősen be. Ez adagolási hibát okozhat.
- Ha az oldaltálca lapvezetői szélesebbre lettek állítva, mint a papír, a lapvezetőket
mozgassa addig, amíg azok pontosan nem illeszkednek a papír szélességéhez. Ha az oldalsó
lapvezetők túl szélesre vannak állítva, a papír ferdén adagolódhat, vagy összegyűrődhet.
- Az oldalsó tálca lezárása.
Vegye ki az oldalsó tálcában maradt papírt és nyomja le a nyomólap közepét, amíg a
helyére nem rögzül. Miután a nyomólapot rögíztette, zárja le a tálcatoldatot, majd
zárja az oldalsó tálcát.
