Le copie stampate
vengono inviate a questo vassoio.
Su questo pannello
si trovano il pulsante [Accensione], l'indicatore di informazioni
e il pannello a sfioramento.
Usare il pannello a sfioramento per utilizzare ciascuna
di queste funzioni.
Viene visualizzato anche il simbolo dell’area del
punto di contatto NFC.
Serve per collegare
alla macchina un dispositivo USB, ad esempio, un dispositivo di
archiviazione USB.
Supporta USB 2.0 (Hi-Speed).
Utilizzare il vassoio
per eseguire l’alimentazione manuale dei fogli.
Quando si carica la carta, aprire anche il vassoio estensibile.
Afferrarla quando
si sposta la macchina.
In questo vassoio
è possibile inserire la carta.
In questo vassoio
è possibile inserire la carta.
In questo vassoio
è possibile inserire la carta.
In questo vassoio
è possibile inserire la carta.

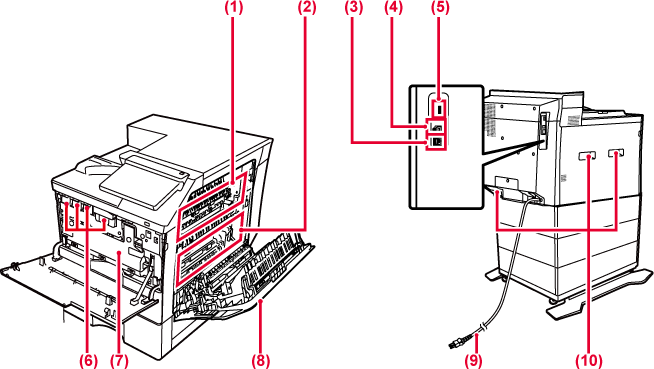

Aprire questo coperchio
per sostituire una cartuccia di toner.
In questa zona si
applica del calore per fondere l'immagine trasferita sulla carta.
Avvertenza
L'unità di fusione è calda. Fare attenzione a non ustionarsi durante la rimozione della carta inceppata.Durante la stampa
a colori le immagini toner dei quattro colori sui tamburi fotoconduttori
vengono combinate sulla cinghia di trasferimento.
Durante la stampa in bianco e nero solo l'immagine
del toner nero viene trasferita sulla cinghia di trasferimento.
Attenzione
Non toccare né danneggiare la cinghia di trasferimento.Collegare il cavo
LAN a questo connettore quando si utilizza la macchina in rete.
Usare un cavo LAN schermato.
La macchina non usa
questo connettore.
Serve per collegare
alla macchina un dispositivo USB, ad esempio, un dispositivo di
archiviazione USB. Supporta USB 2.0 (Hi-Speed) e USB3.0 (SuperSpeed).
Questa cartuccia
contiene toner.
Quando il toner in una cartuccia si esaurisce, sostituirla con
una nuova cartuccia.
Questo contenitore
raccoglie il toner in eccesso residuo dopo la stampa.
SOSTITUZIONE DELLA VASCHETTA RACCOGLI TONER
Aprire questo coperchio
per rimuovere la carta inceppata.
Aprire anche quando l'utente cambia l'impostazione
per stampare la busta.
Afferrarla quando
si sposta la macchina.
In questa sezione vengono descritti i nomi
e le funzioni delle rispettive parti del pannello di controllo.
Questo indicatore
si accende quando è inserita l'alimentazione elettrica della macchina
e quando un utente esegue l'accesso alla macchina.
Sul display del pannello
a sfioramento vengono visualizzati messaggi e tasti.
Per utilizzare la macchina, è possibile toccare direttamente
i tasti visualizzati.
Questo indicatore
si illumina quando l'interruttore di alimentazione della macchina
è in posizione di accensione. Lampeggia con luce blu quando il pulsante [Accensione]
non funziona immediatamente dopo aver inserito la spina di alimentazione
nella presa di corrente.
Usare questo pulsante
per attivare e disattivare l'alimentazione della macchina.
È possibile collegare
facilmente un dispositivo mobile alla macchina ponendolo a contatto.
Attenzione
Il LED si accende a luce blu e arancione
a seguito della richiesta/operazione eseguita dall'utente per comunicare all'utente
lo stato della macchina all'accensione/spegnimento della macchina,
all'autenticazione utente dopo che l'utente ha eseguito l'accesso
tramite scheda IC o NFC, connettendo la memoria USB alla macchina,
lanciando un lavoro dal pannello di controllo della macchina oppure
durante la regolazione dell'immagine, l'aggiunta del toner, quando
si verifica un errore.
Le modalità di accensione variano in base allo stato.
| Colore della luce | Modalità di accensione | Stato |
|---|---|---|
|
Blu |
Modello 1 |
Lavoro in corso, ad esempio l'alimentazione della carta o l'uscita. |
|
Modello 2 |
Stato di pronto o altro stato indicante che è possibile accettare i lavori. |
|
|
Arancione |
Accesa fissa* |
Errori che non fermano il funzionamento della macchina, quali, ad esempio, il quasi esaurimento del toner. |
|
Lampeggiante* |
Errori che fermano il funzionamento della macchina, quali, ad esempio, gli inceppamenti e l'esaurimento del toner. |
* Se lo stato di accensione si sovrappone a quello di luce lampeggiante, quest'ultimo avrà la priorità.
