PODAJNIKI 1 – 4

W podajniku 1 można umieścić maksymalnie 500 arkuszy papieru w formacie od A6 do A4 (od 5-1/2" x 8-1/2"R do 8-1/2" x 11"). (150 arkuszy w przypadku papieru A6)
W podajnikach od 2 do 5 można umieścić maksymalnie 600 arkuszy papieru w formacie od A5 do A4 (od 4-1/2" x 8-1/2"R do 8-1/2" x 14").

W przypadku umieszczenia w podajniku innego typu lub formatu papieru niż ten, który znajdował się w nim poprzednio, należy zmienić ustawienia w trybie "Ustawienia (administrator)". Niewłaściwe ustawienia wpływają na funkcjonowanie automatycznego wyboru papieru. Może to prowadzić do błędu drukowania, drukowania na papierze niewłaściwego formatu lub zacięcia papieru.

Ostrzeżenie

Nie umieszczaj na podajniku ciężkich przedmiotów i nie przyciskaj go do dołu.

Wyciągnij podajnik papieru.

Delikatnie wyciągaj podajnik do momentu jego zatrzymania.
W celu załadowania papieru przejdź do punktu 3. W celu umieszczenia papieru o innym formacie przejdź do następnego kroku.
Podajnik 1

Podajniki 2–4

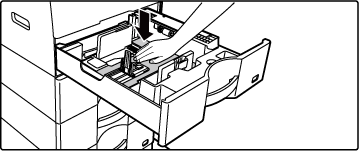

Korzystając z podajnika 1, dociśnij środek płytki dociskowej w dół, aż wskoczy na miejsce.

Przesuń ograniczniki A i B w podajniku do pozycji maksymalnej.

Ograniczniki A i B przesuwają się. Ściśnij dźwignię płyty separatora.

Przetasuj dobrze papier.

Przed załadowaniem papieru dobrze go przetasuj. Jeśli tego nie zrobisz, może nastąpić podawanie wielu arkuszy naraz oraz zacięcie.

Włóż papier do podajnika.

Włóż papier stroną przeznaczoną do zadrukowania skierowaną do góry. Stos papieru nie może przekraczać poziomu oznaczonego linią wskaźnika (Podajnik 1: maksymalnie 500 arkuszy (maks. 150 arkuszy A6), podajniki od 2 do 4: maksymalnie 600 arkuszy).
Nie ładować papieru w sposób pokazany poniżej.

W przypadku zacięcia papieru należy obrócić papieru i/lub załadować go ponownie.
Jeśli papier jest pozwijany, należy wyprostować go przed załadowaniem.
Wyregulować płytę rozdzielającą tak, by między papierem a płytą rozdzielającą nie było odstępu.
Nie dokładać papieru.

Wyreguluj ograniczniki A i B do rozmiaru papieru.

Wyreguluj do formatu papieru, dzięki czemu papier nie będzie zbyt luźno ani zbyt ciasno przytrzymywany.

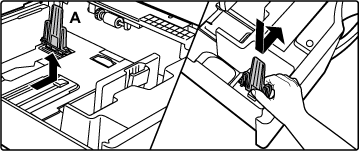

W przypadku ładowania papieru o formacie A4 na podajnik 1 lub papieru 8-1/2" x 14" na podajniki od 2 do 4 należy wymontować płytę rozdzielającą A. Przesunąć płytę rozdzielającą do końca do otworu podawania papieru (z prawej strony) i wyciągnąć. Zdjęty ogranicznik A należy przechowywać w pozycji pokazanej na ilustracji.

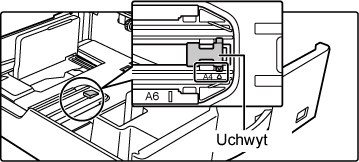

Sprawdź, czy uchwyt kasety został dostosowany do formatu A4 (8-1/2" x 14" w podajnikach 2 do 4).

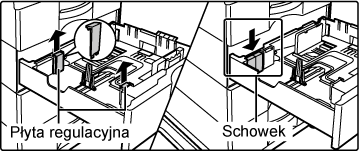

Ustawiając format papieru 8-1/2" x 11" w podajnikach od 2 do 4, przed załadowaniem papieru należy wymontować 2 płyty regulacyjne oznaczone zielonym kolorem z przodu i z tyłu podajnika. Płyty są umieszczone w wewnętrznym schowku z tyłu podajnika.

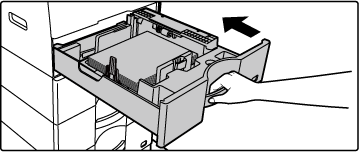

Delikatnie wsuń podajnik do urządzenia.

Powoli wepchnij podajnik do końca do urządzenia, wykonując zdecydowany ruch ręką.
Włożenie papieru na siłę może być przyczyną nierównego podawania i zacięcia papieru.

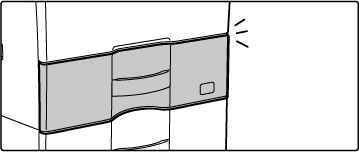

Całkowicie zamknij podajnik.

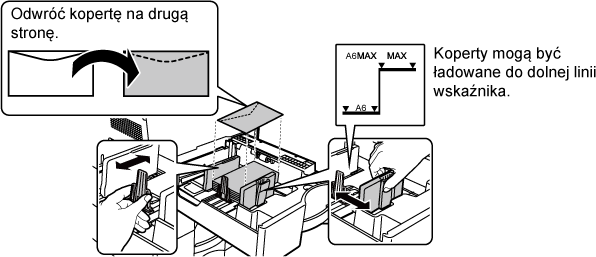

UMIESZCZANIE KOPERT W PODAJNIKU 1

Włóż papier stroną przeznaczoną do zadrukowania skierowaną do góry. Schemat pokazuje przykład drukowania na przedniej stronie.
Maksymalna liczba arkuszy (50) nie powinna przekraczać linii wskaźnika.
Koperty z trójkątnymi skrzydełkami nie mogą być stosowane w podajniku 1.

Ostrzeżenie

Podczas ładowania kopert należy użyć dźwigni zwalniania nacisku modułu utrwalania. Dźwignię zwalniania nacisku modułu utrwalania należy obsługiwać zgodnie z instrukcjami w części " Dźwignia zwalniania nacisku modułu utrwalania".

Ostrzeżenia dotyczące umieszczania kopert

Usuwanie zwinięcia

Upewnij się, że elementy są płaskie i zawierają powietrza

Upewnij się, że złożone krawędzie są ułożone płasko (w przypadku elementów ze skrzydełkami trzy krawędzie)

Wyrównaj na płaskiej powierzchni

Przed drukowaniem na kopertach w podajniku 1 wykonaj wydruk próbny, aby sprawdzić efekt.
Jeśli koperta nie będzie prawidłowo złożona, będzie wypaczona lub wygięta, może nie być prawidłowo podawana.
