FUNKCE A NÁZVY SOUČÁSTÍ

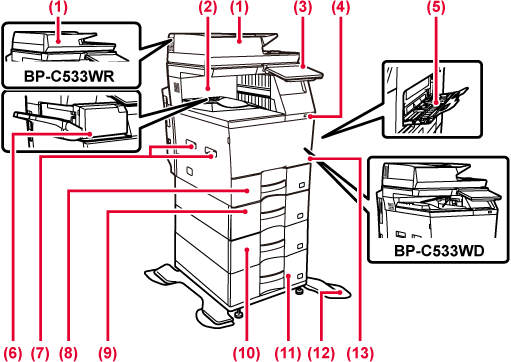

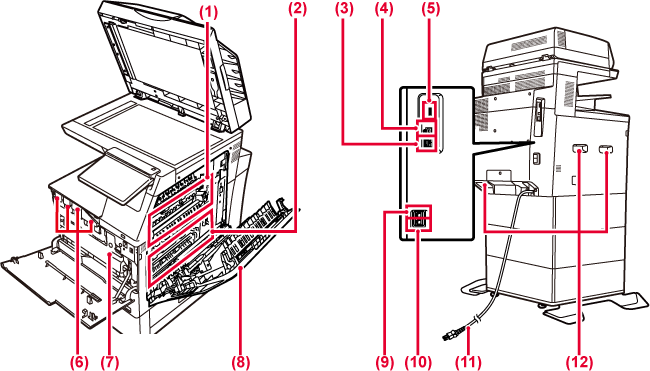

Fixační jednotka

Zde se přenesený obraz tepelně fixuje na papír.

Varovaní

Fixační jednotka má vysokou teplotu. Při vytahování zaseknutého papíru dávejte pozor, abyste se nespálili.

Přenosový pás

Během plnobarevného tisku se na přenosovém pásu kombinují obrazy vytvořené ze čtyř barevných tonerů z fotoválců.
Během černobílého tisku je na přenosový pás přenesen pouze obraz tvořený černým tonerem.

Upozornění

Nedotýkejte se přenosového pásu a zabraňte jeho poškození.
Mohlo by to způsobit vadu obrazu.

Konektor LAN

K tomuto konektoru připojte kabel LAN, aby mohl být přístroj použit v počítačové síti.
Použijte stíněný kabel LAN.

Port USB (typ B)

Zařízení tento konektor nepoužívá.

Port USB (typ A)

Používá se k připojení zařízení USB (např. paměti USB) k přístroji. Podporuje USB 2.0 (vysokorychlostní) a USB 3.0 (extra vysokorychlostní).

Tonerová kazeta

Tato kazeta obsahuje toner.
Když se toner v kazetě spotřebuje, vyměňte kazetu za novou.

VÝMĚNA TONEROVÉ KAZETY

Kontejner pro sběr toneru

Tento kontejner shromažďuje nadbytečný toner, který zbyl po tisku.

VÝMĚNA KONTEJNERU PRO SBĚR TONERU

Použité kontejnery pro sběr toneru shromažďuje servisní technik.

Kryt pravé strany

Tento kryt otevřete, chcete-li vyjmout zaseknutý papír.
A také jej otevřete, když měníte nastavení pro tisk obálek.

Konektor telefonní linky (LINE)

Pokud používáte funkci faxu, zapojte do tohoto konektoru telefonní linku.

Konektor externího telefonu (TEL)

Pokud používáte funkci faxu, můžete do tohoto konektoru připojit externí telefon.

Zástrčka napájení

Rukojeť

Používejte ji při pohybování se zařízením.

BP-C533WR

BP-C533WD/BP-C542WD

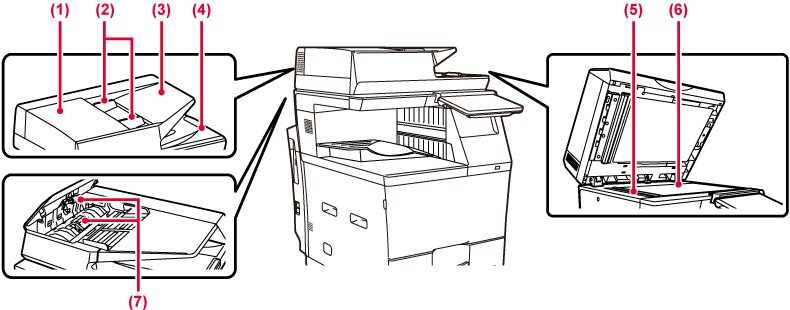

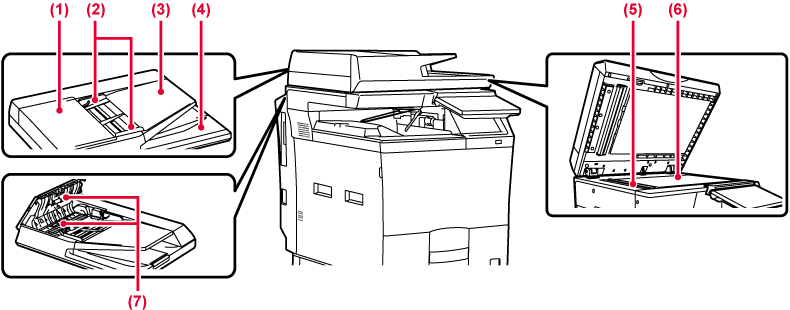

Kryt podávání dokumentu

Otevřete tento kryt k vyjmutí chybně podaného originálu.
Tento kryt se otvírá také při čištění válečku podavače papíru.

ČIŠTĚNÍ VÁLCE PODAVAČE PAPÍRU

Vodítka originálu

Tato vodítka se používají k zajištění správného naskenování originálu.
Nastavte vodítka na šířku originálu.

Zásobník podavače dokumentů

Vložte originál.
Umístěte originál tiskovou stranou nahoru.

AUTOMATICKÝ PODAVAČ DOKUMENTŮ

Výstupní zásobník originálu

Do tohoto zásobníku jde po naskenování originál.

Oblast skenování

Originály umístěné do automatického podavače dokumentů se skenují zde.

ČIŠTĚNÍ SKLA PRO DOKUMENTY A AUTOMATICKÉHO PODAVAČE DOKUMENTŮ

Sklo

Pokud chcete skenovat knihy nebo jiné silné originály, které neprojdou automatickým podavačem dokumentů, položte je na toto sklo.

SKLO PRO DOKUMENTY

Válec podavače papíru

Tento válec se otáčí a automaticky podává do přístroje originály.

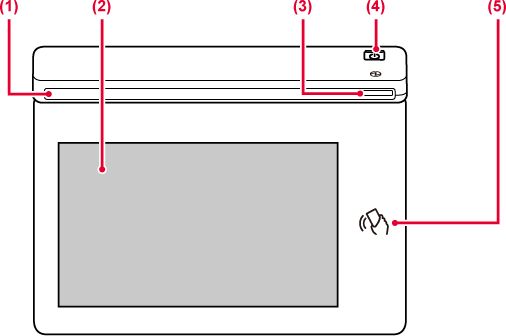

Tato část popisuje názvy a funkce odpovídajících částí ovládacího panelu.

Informační kontrolka

Tato kontrolka se rozsvítí po zapnutí napájení zařízení a po přihlášení uživatele k zařízení.

INFORMAČNÍ KONTROLKA

Dotykový panel

Na displeji dotykového panelu se zobrazují hlášení a klávesy.
Přístroj se ovládá klepnutím na zobrazené klávesy.

PŘED POUŽITÍM PŘÍSTROJE

Kontrolka napájení

Tato kontrolka se rozsvítí, když je vypínač přístroje v poloze zapnuto. Bliká modře v době, když ihned po zasunutí napájecí zástrčky do elektrické zásuvky nefunguje tlačítko [Napájení].

ZAPNUTÍ PŘÍSTROJE

Tlačítko [Napájení]

Pomocí tohoto tlačítka zapnete a vypnete napájení zařízení.

ZAPNUTÍ PŘÍSTROJE

Oblast bodu dotyku NFC

Ke stroji můžete snadno připojit mobilní zařízení tak, že se ho mobilním zařízením lehce dotknete.

PŘIPOJENÍ PŘES NFC

Když se zařízení vypíná/zapíná, při ověřování uživatele při jeho přihlášení pomocí karty IC nebo NFC, při připojení paměti USB k zařízení, při zahajování úlohy na ovládacím zařízení a při úpravě obrazu nebo přidávání toneru, popř. při příjmu faxu nebo výskytu poruchy stroje kontrolka LED svítí na základě požadavku/akce uživatele modře, bíle nebo oranžově a informuje tak uživatele o stavu zařízení.

Sekvence rozsvícení

Sekvence rozsvícení se liší v závislosti na stavu.

* Pokud se překrývají podmínky trvalého svícení a blikání, bude mít přednost blikání kontrolky.
