Denne indfører og
scanner flere originaler automatisk. Begge sider af tosidede originaler
kan scannes automatisk. For BP-C533WD/BP-C542WD kan begge sider
af 2-sidede originaler scannes samtidigt automatisk.
Modtagne fax og udskrifter
leveres i denne bakke.
Dette panel indeholder
[Strøm]-knappen, informationsindikatoren og berøringspanelet.
Brug berøringspanelet for at aktivere disse funktioner.
Et mærke for område for NFC berøringspunkt vises
også.
Dette anvendes til
at tilslutte en USB-enhed, såsom en USB-hukommelse, til maskinen.
Understøtter USB 2.0 (høj hastighed).
Anvend denne bakke
til at indføre papiret manuelt.
Åbn også udvidelsesbakken, når du ilægger papir.
Denne hæfter papir.
Tag fat her, når
maskinen flyttes.
Opbevar papir i denne
bakke.
Opbevar papir i denne
bakke.
Opbevar papir i denne
bakke.
Opbevar papir i denne
bakke.
Dette er krævet,
når der installeres højt stand eller højt stand, lav stand og papirfødningsenhed
til 600 ark på maskinen, afhængigt af kombinationen. Denne er fastgjort
til ben, der ikke kan vælte.
Åbn dette dæksel
for at udskifte en tonerpatron.
* Perifer enhed. Ikke tilgængelig i alle lande og områder. Ikke tilgængelig på visse modeller. Kontakt forhandleren eller det nærmeste servicecenter.

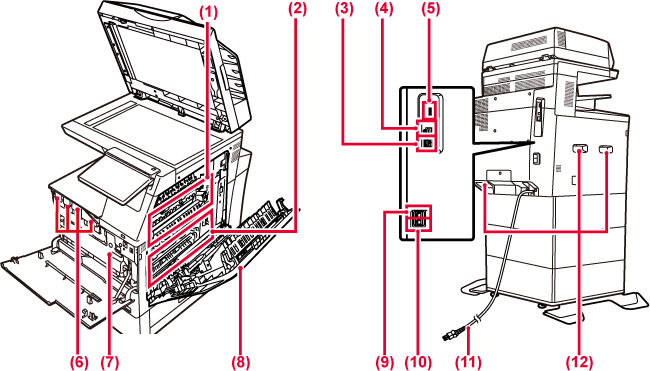

Varme anvendes her
til at brænde det overførte billede fast på papiret.
Advarsel
Fikseringsenheden er meget varm. Pas på ikke at brænde dig, når du fjerner et forkert indført papir.Ved fuldfarveudskrivning
kombineres tonerbillederne af de fire farver på fotoledende tromler
på transportbæltet.
Ved sort/hvid udskrivning er det kun det sorte tonerbillede,
der føres over på transportbæltet.
Forsigtig
Transportbæltet må ikke berøres eller beskadiges.Tilslut LAN-kablet
til dette stik, når maskinen anvendes på et netværk.
Anvend et afskærmet LAN-kabel.
Maskinen benytter
ikke denne konnektor.
Dette anvendes til
at tilslutte en USB-enhed, såsom en USB-hukommelse, til maskinen.
Understøtter USB 2.0 (HI-Speed) og USB 3.0 (SuperSpeed).
Denne patron indeholder
toner.
Når en patron er ved at løbe tør for toner, skal
den udskiftes med en ny.
Denne beholder opsamler
den mængde overskydende toner, der bliver tilbage efter udskrivning.
UDSKIFTNING AF BEHOLDER TIL INDSAMLING AF TONER
Åbn denne låge for
at fjerne fejlindført papir.
Og åbn den, når bruger ændrer indstillingerne til udskrivning
på kuverter.
Telefonlinjen skal
tilsluttes i dette stik for at bruge maskinens faxfunktion.
Der kan sluttes en
ekstern telefon til dette stik for at bruge maskinens faxfunktion.
Tag fat her, når
maskinen flyttes.
BP-C533WR

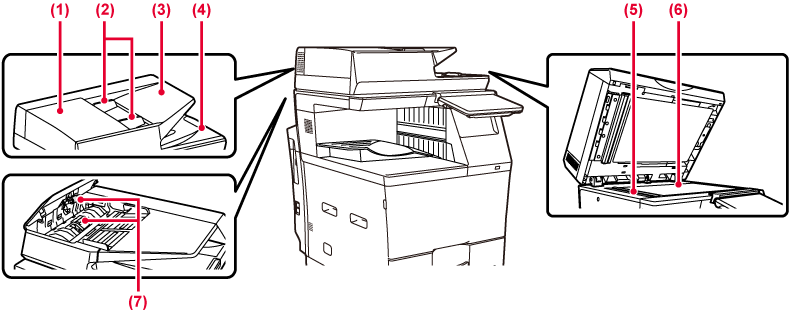

BP-C533WD/BP-C542WD

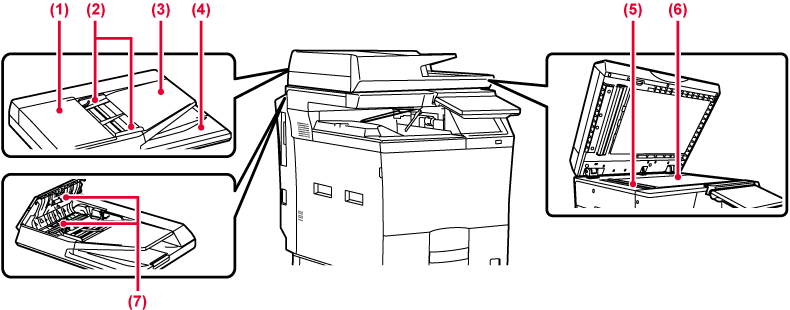

Åbn denne låge for
at fjerne fejlindført original.
Dette dæksel skal også åbnes for at rengøre papirfødningsvalsen.
Disse styr medvirker
til, at originalen scannes korrekt.
Justér styrene til bredden af originalen.
Anbring originalen.
Anbring originalen med udskrivningssiden opad.
Originalen sendes
ud i denne bakke efter scanning.
Originaler, der anbringes
i den automatiske dokumentfeeder, scannes her.
Hvis du ønsker at
scanne bøger eller andre tykke originaler, der ikke kan indføres
i den automatiske dokumentfeeder, kan de lægges på denne plade.
Denne valse roterer,
således at originalen automatisk bliver indført.
Dette afsnit beskriver navne og funktioner
på betjeningspanelets forskellige dele.
Denne indikator lyser,
når der tændes for strømmen til maskinen, og når en bruger logger
ind på maskinen.
Meddelelser og taster
der vises på berøringspanelets display.
Betjen maskinen ved at trykke direkte på de viste
taster.
Denne indikator lyser,
når maskinens afbryder er i positionen. Blinker blåt i perioden,
hvor knappen [Strøm] ikke fungerer umiddelbart efter, at strømstikket
er sat i stikkontakten.
Brug denne knap til
at tænde og slukke maskinen.
Du kan nemt slutte en bærbar
enhed til maskinen ved at røre ved den mobile enhed.
Forsigtig
Når maskinen tændes/slukkes; ved brugergodkendelse,
når brugeren er logget ind ved brug af IC-kort eller NFC; når der
sluttes USB-hukommelse til maskinen; når der startes et job på maskinens
betjeningspanel; eller under billedjustering eller når der tilføjes
toner, en fax modtages eller der er opstået en fejl i maskinen,
tænder lyddioden blå, hvid og orange som svar på anmodning/betjening
fra brugerens side for at oplyse brugeren om maskinens status.
Tændingsmønstrene er forskellige afhængigt af status.
| Tændingsfarve | Tændingsmønstre | Status |
|---|---|---|
|
Blå |
Mønster 1 |
Job i gang, såsom papirindføring eller udskrivning. |
|
Mønster 2 |
Klarstatus eller anden tilstand, hvor jobs kan accepteres. |
|
|
Mønster 3 |
Der er anbragt en original i dokumentfeederen. |
|
|
Hvid |
Blinker |
Der bliver modtaget en fax. |
|
Orange |
Lys* |
Fejl, der ikke stopper maskindrift, som f.eks. næsten løbet tør for toner. |
|
Blinker* |
Fejl, der stopper maskindrift, som f.eks. forkert indført papir og løbet tør for toner. |
* Hvis den tændte tilstand og den blinkende tilstand overlapper hinanden, har den blinkende tilstand forrang.
