ΟΝΟΜΑΤΑ ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ

Μονάδα φούρνου

Εδώ η μεταφερόμενη εικόνα προσκολλάται στο χαρτί με χρήση θερμότητας.

Προειδοποιηση

Η μονάδα φούρνου έχει υψηλή θερμοκρασία. Προσέξτε να μην καείτε όποτε αφαιρείτε μπλοκαρισμένο χαρτί.

Ιμάντας μεταφοράς

Κατά τη διάρκεια της έγχρωμης εκτύπωσης, οι εικόνες γραφίτη των τεσσάρων χρωμάτων στα φωτοαγώγιμα τύμπανα συνδυάζονται μεταξύ τους στον ιμάντα μεταφοράς.
Κατά την ασπρόμαυρη εκτύπωση, μόνο η εικόνα μαύρου γραφίτη μεταφέρεται στον ιμάντα μεταφοράς.

Προφυλαξη

Μην αγγίζετε και μην προκαλείτε φθορές στον ιμάντα μεταφοράς.
Αυτό μπορεί να οδηγήσει σε ελαττωματική εικόνα.

Σύνδεσμος LAN

Χρησιμοποιήστε αυτόν τον σύνδεσμο για να συνδέσετε το καλώδιο LAN κατά τη χρήση του μηχανήματος σε δίκτυο.
Χρησιμοποιήστε θωρακισμένο καλώδιο LAN.

Θύρα USB (τύπου Β)

Το μηχάνημα δεν χρησιμοποιεί αυτόν τον σύνδεσμο.

Θύρα USB (τύπου A)

Χρησιμεύει για τη σύνδεση συσκευής USB, π.χ. συσκευής μνήμης USB, στο μηχάνημα. Υποστηρίζει USB 2.0 (υψηλής ταχύτητας) και USB 3.0 (υπερυψηλής ταχύτητας).

Κασέτα γραφίτη

Η κασέτα αυτή περιέχει γραφίτη.
Όποτε τελειώνει ο γραφίτης σε μια κασέτα, πρέπει να την αντικαθιστάτε με μια καινούρια.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΑΣΕΤΑΣ ΓΡΑΦΙΤΗ

Δοχείο συλλογής γραφίτη

Αυτό το δοχείο συλλέγει τον επιπλέον γραφίτη που παραμένει μετά την εκτύπωση.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΔΟΧΕΙΟΥ ΣΥΛΛΟΓΗΣ ΓΡΑΦΙΤΗ

Τα δοχεία συλλογής γραφίτη που αντικαθίστανται συλλέγονται από τεχνικό συντήρησης.

Κάλυμμα δεξιάς πλευράς

Ανοίξτε το κάλυμμα αυτό για την αποκατάσταση εμπλοκών χαρτιού.
Επίσης, ο χρήστης πρέπει να το ανοίγει όποτε αλλάζει τη ρύθμιση για να εκτυπώσει φάκελο.

Υποδοχή σύνδεσης τηλεφωνικής γραμμής (LINE)

Όποτε χρησιμοποιείτε τη λειτουργία φαξ του μηχανήματος, η τηλεφωνική γραμμή συνδέεται στην υποδοχή αυτή.

Υποδοχή σύνδεσης εσωτερικού τηλεφώνου (TEL)

Όποτε χρησιμοποιείτε τη λειτουργία φαξ του μηχανήματος, μπορείτε να συνδέετε εσωτερικό τηλέφωνο στην υποδοχή αυτή.

Φις τροφοδοσίας

Χειρολαβή

Πιάστε την γερά οπότε μετακινείτε το μηχάνημα.

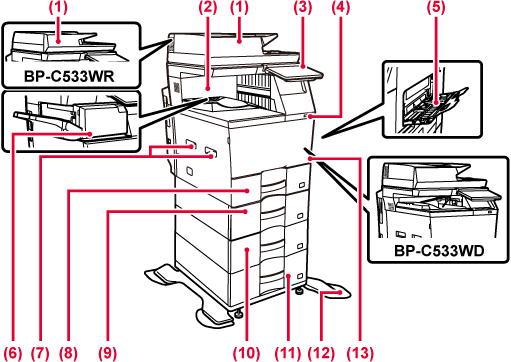

BP-C533WR

BP-C533WD/BP-C542WD

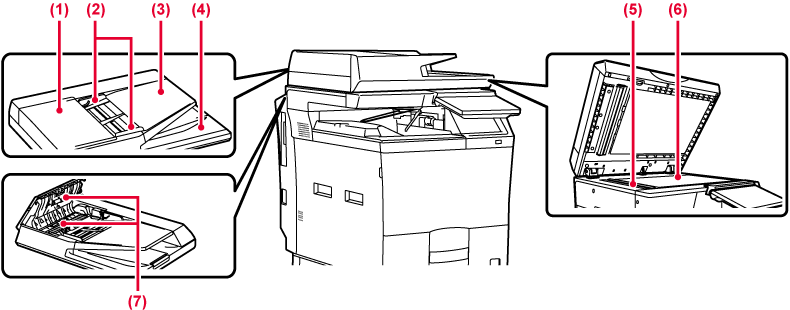

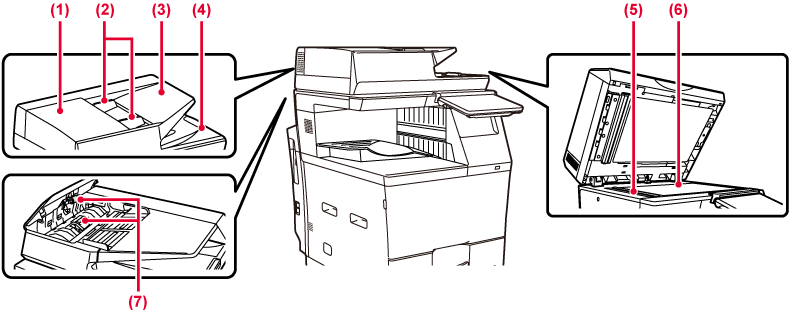

Κάλυμμα τροφοδότησης εγγράφων

Ανοίξτε αυτό το κάλυμμα για την αποκατάσταση εμπλοκής πρωτοτύπων.
Για να καθαρίσετε τον κύλινδρο τροφοδοσίας χαρτιού, θα πρέπει να ανοίξετε αυτό το κάλυμμα.

ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΚΥΛΙΝΔΡΟΥ ΤΡΟΦΟΔΟΤΗΣΗΣ ΧΑΡΤΙΟΥ

Οδηγοί πρωτοτύπων

Αυτοί οι οδηγοί βοηθούν να εξασφαλιστεί η σωστή σάρωση των πρωτοτύπων.
Ρυθμίστε τους οδηγούς στο πλάτος του πρωτοτύπου.

Δίσκος τροφοδότη πρωτοτύπων

Τοποθετήστε το πρωτότυπο.
Τοποθετήστε το χαρτί με την όψη εκτύπωσης προς τα επάνω.

ΑΥΤΟΜΑΤΟΣ ΤΡΟΦΟΔΟΤΗΣ ΕΓΓΡΑΦΩΝ

Δίσκος εξόδου πρωτοτύπων

Μετά τη σάρωση, τα πρωτότυπα τοποθετούνται σε αυτό το δίσκο.

Περιοχή σάρωσης

Εδώ σαρώνονται τα πρωτότυπα που τοποθετούνται στον αυτόματο τροφοδότη εγγράφων.

ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΓΥΑΛΙΝΗΣ ΕΠΙΦΑΝΕΙΑΣ ΕΓΓΡΑΦΩΝ ΚΑΙ ΤΟΥ ΑΥΤΟΜΑΤΟΥ ΤΡΟΦΟΔΟΤΗ ΕΓΓΡΑΦΩΝ

Κρύσταλλο πρωτοτύπων

Αν θέλετε να σαρώσετε βιβλία ή άλλα πρωτότυπα μεγάλου πάχους που δεν μπορούν να περάσουν από τον αυτόματο τροφοδότη πρωτοτύπων, τοποθετήστε τα επάνω στο κρύσταλλο αυτό.

ΓΥΑΛΙΝΗ ΕΠΙΦΑΝΕΙΑ ΕΓΓΡΑΦΩΝ

Κύλινδρος τροφοδοσίας χαρτιού

Ο κύλινδρος αυτός περιστρέφεται για την αυτόματη τροφοδοσία των πρωτοτύπων.

Σε αυτή την ενότητα περιγράφονται οι ονομασίες και οι λειτουργίες των αντίστοιχων εξαρτημάτων του πίνακα λειτουργίας.

Ενδεικτική λυχνία πληροφοριών

Αυτή η ενδεικτική λυχνία ανάβει όποτε ενεργοποιείται το μηχάνημα και όποτε συνδέεται κάποιος χρήστης στο μηχάνημα.

ΕΝΔΕΙΚΤΙΚΗ ΛΥΧΝΙΑ ΠΛΗΡΟΦΟΡΙΩΝ

Οθόνη αφής

Στην οθόνη αφής εμφανίζονται μηνύματα και πλήκτρα.
Η λειτουργία του μηχανήματος επιτυγχάνεται πατώντας απευθείας τα κουμπιά που εμφανίζονται.

ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Ενδεικτική λυχνία τροφοδοσίας

Αυτή η ενδεικτική λυχνία ανάβει όταν ο διακόπτης τροφοδοσίας του μηχανήματος είναι στη θέση ενεργοποίησης. Αναβοσβήνει σε μπλε χρώμα από τη στιγμή που θα συνδέσετε το φις τροφοδοσίας στην ηλεκτρική πρίζα έως ότου λειτουργήσει το κουμπί [Ενεργοποίηση].

ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Κουμπί [Ενεργοποίηση]

Χρησιμοποιήστε αυτό το κουμπί για να ενεργοποιήσετε και να απενεργοποιήσετε το μηχάνημα.

ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Περιοχή αγγίγματος για επικοινωνία κοντινού πεδίου (NFC)

Μπορείτε να συνδέσετε εύκολα μια φορητή συσκευή με το μηχάνημα, απλά ακουμπώντας την.

ΣΥΝΔΕΣΗ ΜΕΣΩ NFC

Κατά την ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ του μηχανήματος, κατά τον έλεγχο της ταυτότητας του χρήστη μετά τη σύνδεσή του με χρήση κάρτας IC ή της λειτουργίας NFC, κατά τη σύνδεση μνήμης USB στο μηχάνημα, κατά την έναρξη μιας εργασίας στον πίνακα χειρισμού του μηχανήματος ή κατά τη διαδικασία ρύθμισης μιας εικόνας ή προσθήκης γραφίτη και κατά τη λήψη ενός φαξ ή όποτε έχει παρουσιαστεί κάποιο σφάλμα στο μηχάνημα, η λυχνία LED ανάβει σε μπλε, λευκό και πορτοκαλί χρώμα σε απόκριση του αιτήματος/της εργασίας του χρήστη για να του υποδείξει την κατάσταση του μηχανήματος.

Μοτίβα λυχνιών

Τα μοτίβα των λυχνιών διαφέρουν ανάλογα με την κατάσταση του μηχανήματος.

* Αν η λυχνία ανάβει και αναβοσβήνει ταυτόχρονα, προτεραιότητα έχει η κατάσταση που υποδεικνύεται όταν αναβοσβήνει.
