Introduce y escanea
automáticamente varios originales. Los originales a dos caras pueden
escanearse automáticamente. En la BP-C533WD/BP-C542WD pueden escanearse
automáticamente ambas caras de los originales a dos caras de una
vez.
En esta bandeja se
disponen los faxes recibidos y los documentos impresos.
Este panel incluye
el botón [Encendido], el indicador de información y el panel táctil.
Utilice el panel táctil para controlar cada una
de estas funciones.
También aparece una marca del área de punto táctil NFC.
Se utiliza para conectar
un dispositivo USB, como un dispositivo de memoria USB, a la máquina.
Compatible con USB 2.0 (Hi-Speed).
Utilice esta bandeja
para introducir el papel manualmente.
Si va a cargar papel, abra también la extensión de la bandeja.
Grapa los documentos.
Agárrela para desplazar
la máquina.
Almacene papel en
esta bandeja.
Almacene papel en
esta bandeja.
Almacene papel en
esta bandeja.
Almacene papel en
esta bandeja.
Esto es necesario
cuando se instala el Soporte alto o el Soporte alto/Soporte bajo
y la unidad de alimentación de papel de 600 hojas en la máquina,
en función de la combinación. Se fija a las patas resistentes al
vuelco.
Abra esta tapa para
sustituir un cartucho de tóner.
* Dispositivo periférico. No disponible en algunos países y regiones. No disponible en algunos modelos. Póngase en contacto con su distribuidor o con el representante de servicio autorizado más cercano.
En esta zona se aplica
calor para fijar la imagen transferida al papel.
Advertencia
La unidad de fusión está caliente. Tenga cuidado de no quemarse cuando retire el papel atascado.Durante la operación
de impresión a todo color, las imágenes de tóner de cada uno de
los cuatro colores de los diferentes tambores fotoconductores se
combinan en la banda de transferencia.
Durante la operación de impresión en blanco y negro, sólo
se transfiere la imagen de tóner negro a la banda de transferencia.
Precaución
No toque ni dañe la banda de transferencia.Conecte el cable
LAN a este conector cuando se esté utilizando la máquina en una
red.
Utilice un cable LAN blindado.
La máquina no utiliza
este conector.
Se utiliza para conectar
un dispositivo USB, como un dispositivo de memoria USB, a la máquina.
Compatible con USB 2.0 (Hi-Speed) y USB3.0 (SuperSpeed).
Este cartucho contiene
tóner.
Cuando se agote el tóner de un cartucho, sustitúyalo
por uno nuevo.
Esta caja recoge
el exceso de tóner que queda después de imprimir.
SUSTITUCIÓN DE LA CAJA DE RECOGIDA DE TÓNER
Abra esta cubierta
para retirar el papel atascado.
Y ábrala cuando el usuario cambie la configuración
a la impresión de sobres.
Cuando se utiliza
la función de fax de la máquina, la línea telefónica se conecta
a esta toma.
Cuando se utiliza
la función de fax de la máquina, puede conectarse un teléfono supletorio
a esta toma.
Agárrela para desplazar
la máquina.
BP-C533WR
BP-C533WD/BP-C542WD

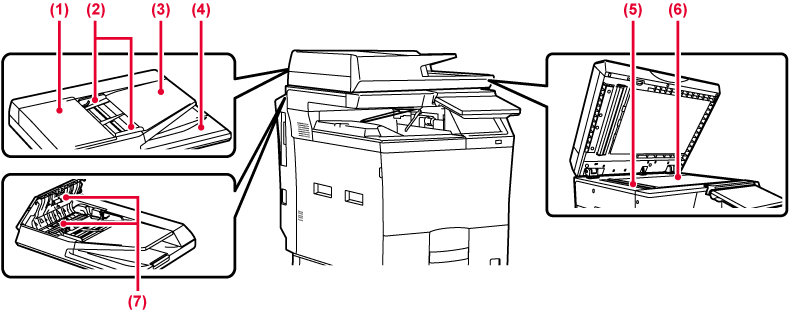

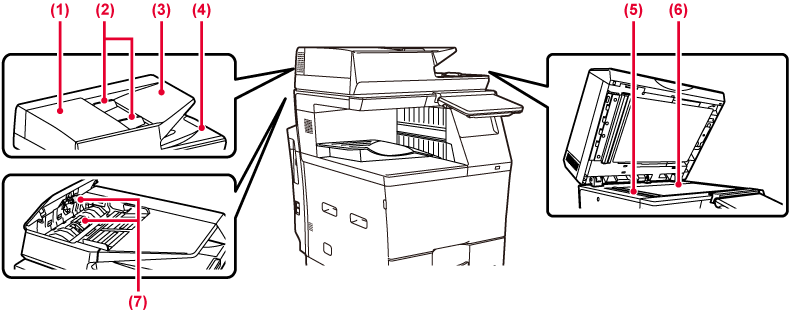

Abra esta cubierta
para retirar originales atascados.
Esta cubierta también se abre para limpiar el rodillo alimentador
de papel.
Utilícelas para asegurarse
de que el original se escanea de forma correcta.
Ajuste las guías a la anchura del original.
Coloque el original.
Coloque el original con la cara de impresión hacia
arriba.
Los originales se
envían a esta bandeja una vez escaneados.
Los originales situados
en el alimentador de documentos automático se escanean en esta zona.
LIMPIEZA DEL CRISTAL DE EXPOSICIÓN Y DEL ALIMENTADOR DE DOCUMENTOS AUTOMÁTICO
Si desea escanear
libros u otros originales con un gran número de páginas que no se
pueden introducir a través del alimentador de documentos automático,
colóquelos en este cristal.
Este rodillo rota
para introducir automáticamente el original.
En esta sección se describen los nombres
y las funciones de las distintas partes del panel de control.
Este indicador se
ilumina cuando se enciende la alimentación de la máquina y cuando
un usuario se conecta a la máquina.
En la pantalla del
panel táctil se muestra una serie de mensajes y teclas.
Accione la máquina pulsando directamente las teclas que
se muestran.
Este indicador se
enciende cuando el interruptor de alimentación está en la posición.
Parpadea en azul durante el tiempo que el botón [Encendido] no funciona inmediatamente
después de conectar el enchufe a la toma de corriente.
Utilice este botón
para encender y apagar la máquina.
Puede conectar fácilmente un
dispositivo móvil a la unidad tocando el dispositivo móvil.
Precaución
Al encender/apagar la alimentación de la
máquina, al realizar la autenticación de usuario cuando el usuario
se ha conectado utilizando la tarjeta IC o NFC, al conectar la memoria
USB a la máquina, al iniciar un trabajo en el panel de control de
la máquina, durante el ajuste de la imagen o al añadir tóner, mientras
se recibe un fax o cuando se ha producido un error en la máquina,
el LED se ilumina de color azul, blanco y naranja en respuesta a
la solicitud/operación del usuario para comunicar al usuario el
estado de la máquina.
Los patrones de encendido varían según el estado.
| Color de encendido | Patrones de encendido | Estado |
|---|---|---|
|
Azul |
Patrón 1 |
Trabajo en curso, como la alimentación de papel o la impresión. |
|
Patrón 2 |
Máquina lista para el uso u otro estado en el que se pueden aceptar trabajos. |
|
|
Patrón 3 |
Se ha colocado un original en el alimentador de documentos. |
|
|
Blanco |
Parpadea |
Se está recibiendo un fax. |
|
Naranja |
Se ilumina* |
Errores que no detienen el funcionamiento de la máquina, como la indicación de que el tóner está a punto de agotarse. |
|
Parpadea* |
Errores que detienen el funcionamiento de la máquina, como atascos o la indicación de que se ha agotado el tóner. |
* Si el estado de encendido y el estado de parpadeo se solapan, tendrá prioridad el estado de parpadeo.
