SÄÄNNÖLLINEN HUOLTO

Laite on puhdistettava säännöllisesti, jotta se toimisi moitteettomasti.

Varoitus

Älä puhdista laitetta helposti syttyvillä suihkeilla. Jos suihkeen kaasu pääsee kosketukseen kuumien sähkökomponenttien tai laitteen lämpöyksikön kanssa, seurauksena voi olla tulipalo tai sähköisku.

Huomautus

  • Älä puhdista laitetta tinnerillä, bensiinillä tai muilla haihtuvilla puhdistusaineilla. Ne voivat haalistaa tai aiheuttaa värivaurioita laitteen koteloon.
  • Pyyhi pehmeällä liinalla lika pois käyttöpaneelin peilikiillotetulta pinnalta (näkyy oikealla). Jos käytät jäykkää liinaa tai hankaat voimakkaasti, pinta voi vahingoittua.

VALOTUSLASIN JA AUTOMAATTISEN SYÖTTÖLAITTEEN PUHDISTAMINEN

Pyyhi osat puhtaalla ja pehmeällä liinalla.
Kostuta liinaa tarvittaessa vedellä tai pienellä määrällä neutraalia pesuainetta. Pyyhi alue tämän jälkeen puhtaaksi kuivalla liinalla.
Esimerkki viivoista kuvassa

Valotuslasi

Asiakirjan taustalevyn arkki

SKANNAUSALUE

Jos näkyy mustia tai valkoisia raitoja automaattisella syöttölaitteella skannatuissa kuvissa, puhdista skannausalue (ohut pitkä lasi valotuslasin vieressä).
Tämä osa puhdistetaan automaattisessa syöttölaitteessa säilytetyllä lasinpesuaineella. Muista asettaa lasinpesuaine käytön jälkeen takaisin sen säilytyspaikkaan.

Kun käytössä on BP-C533WD/BP-C542WD

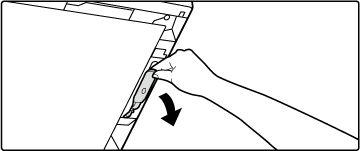

Avaa automaattinen asiakirjan syöttölaite ja irrota lasinpuhdistin.

Puhdista lasinpuhdistimella valotuslasin skannausalue.

Puhdista lasinpuhdistimella automaattisen asiakirjan syöttölaitteen skannausalue.

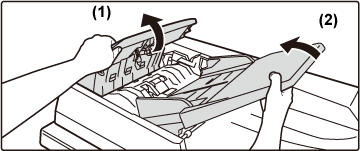

  1. Avaa asiakirjan syöttölaitteen kansi.
  2. Avaa asiakirjan syöttölaitteen taso.

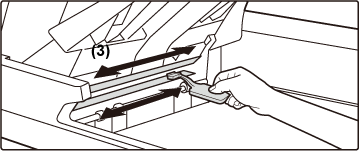

  3. Puhdista automaattisen asiakirjan syöttölaitteen skannausalue.

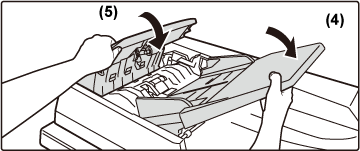

  4. Sulje asiakirjan syöttölaitteen taso.
  5. Sulje asiakirjan syöttölaitteen kansi.

Aseta lasinpuhdistin takaisin.

Kun käytössä on BP-C533WR

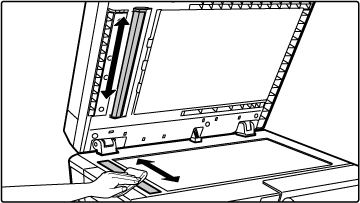

Avaa automaattinen syöttölaite ja puhdista valotuslasin skannausalue pehmeällä liinalla.

LASERYKSIKÖN PUHDISTAMINEN

Kun laitteen sisällä oleva laseryksikkö likaantuu, tulostetussa kuvassa voi näkyä viivakuvioita (värillisiä raitoja).
Likaisen laseryksikön aiheuttamien valkoisten raitojen (värillisten raitojen) tunnistus

  • Värilliset raidat tulevat aina samaan kohtaan.
  • Värilliset raidat kulkevat paperin syöttösuuntaan.
  • Värilliset raidat näkyvät paitsi kopiokoneen tuottamissa tulosteissa myös tietokoneesta tulostetuissa tulosteissa. (Samat viivat näkyvät sekä kopioissa että tulosteissa.)
Jos tapahtuu edellä kuvattuja tilanteita, puhdista laseryksikkö seuraavassa kuvatulla tavalla.

Avaa etukansi.

Avaa samalla, kun painat kuperaa osaa molemmilta puolilta.

Irrota hukkavärisäiliö.

Levitä sanomalehti tai muuta vastaavaa etukäteen paikkaan, johon asetat hukkavärisäiliön.
Paina vapautuspainikkeita hukkavärisäiliön molemmilla puolilla, työnnä hukkavärisäiliötä alaspäin, kunnes hukkavärisäiliö pysähtyy, ja nosta se sitten hitaasti ylös sen poistamiseksi.

Huomautus

  • Älä kosketa sisäisiä johtoja tai liittimiä.
  • Hukkavärin keräyssäiliö tulee asettaa pystyasentoon, sitä ei tule puristaa kasaan.

Poista laseryksikön puhdistustyökalu.

Puhdistustyökalu on kiinnitetty etukanteen.
  1. Vedä puhdistustyökalun oikeanpuoleista nuppia sen irrottamiseksi koukusta.
  2. Aseta nuppi taustapuolella koukun yläosan poikki.
  3. Käännä puhdistusvälinettä kohouman ympärillä sen irrottamiseksi vasemmanpuoleisesta koukusta.

Laseryksikön puhdistaminen

  1. Suuntaa puhdistin alaspäin ja työnnä työkalu hitaasti puhdistettavaan aukkoon.
    2. Puhdistin on suunnattava alaspäin.
    Merkit, kuten (A), ilmaisevat alueita, jotka tulee puhdistaa.
  2. Työnnä puhdistustyökalu kokonaan aukkoon ja vedä sitten takaisin ulos.
    3. Vedä puhdistustyökalua ulospäin, kunnes tunnet työkalun pään irtoavan laseryksikön puhdistuspinnasta.
  3. Toista vaihe 2 kaksi tai kolme kertaa ja poista sitten puhdistustyökalu.

Huomautus

Älä kosketa sisäisiä johtoja tai liittimiä.

Puhdista laseryksikön kaikki aukot (4 aukkoa) toistamalla vaihetta 4.

Laseryksikkö puhdistetaan neljästä paikasta, mukaan lukien vaiheessa 4 puhdistetut paikat. Puhdista kaikki aukot.

Aseta puhdistustyökalu takaisin.

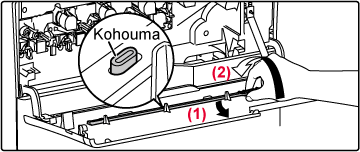

  1. Kiinnitä puhdistustyökalu kohoumaan ja käännä sitä sen ympäri sekä aseta sitten reuna (puhdistimen puoli) vasempaan koukkuun.
  2. Aseta puhdistustyökalin oikea puoli koukun yli sen laittamiseksi lähellä olevalle puolelle.
  3. Käännä puhdistin koukkuun.

Työnnä hukkavärisäiliö laitteeseen.

Työnnä säiliö paikalleen vinosti ylhäältä. (Päinvastaiseen suuntaan kuin missä säiliö irrotettiin.)
Työnnä, kunnes kuulet "napsahtavan" äänen, joka osoittaa, että vasen ja oikea lukitus on kiinnittynyt.

Sulje etukansi.

Pidä paikallaan molempia puolia ja sulje.

KUVAN TIHEYSANTURIN PUHDISTUS

Kun tulee näkyviin viesti ”Puhdista kuvan tiheysanturi käyttäjän toimesta käyttöoppaan ohjeiden mukaisesti.”, puhdista kuvan tiheysanturi noudattaen seuraavia vaiheita.

Huomautus

Kosketa ”Myöhemmin”-näppäintä tulostaaksesi. Jos jatkat kuitenkin tulostimen käyttämistä likaisella kuvan tiheysanturilla, tulostettu kuva voi olla tahriintunut.

Kytke laite pois päältä.

Kytke laite pois päältä painamalla [Virta]-painiketta. Lisätietoja virran pois päältä kytkemisestä, katso ” VIRRAN KATKAISEMINEN.”

Avaa etukansi.

Avaa etukansi samalla, kun painat kuperaa osaa molemmilta puolilta.

Kallista hukkavärisäiliötä eteenpäin.

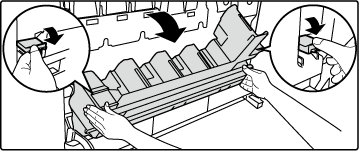

Paina vapautuspainikkeita hukkavärisäiliön molemmilla puolilla, työnnä hukkavärisäiliötä alaspäin, kunnes hukkavärisäiliö pysähtyy.
Ei ole tarpeen irrottaa hukkavärisäiliötä laitteesta.

Huomautus

Älä kosketa sisäisiä johtoja tai liittimiä.

Työnnä hukkavärisäiliö laitteeseen.

Työnnä, kunnes kuulet "napsahtavan" äänen, joka osoittaa, että vasen ja oikea lukitus on kiinnittynyt.

Sulje etukansi.

Pidä paikallaan molempia puolia ja sulje.

Kytke laite päälle.

Kytke laite päälle painamalla [Virta]-painiketta. Lisätietoja virran päälle kytkemisestä, katso ” VIRRAN KYTKEMINEN PÄÄLLE.”

Kosketa [Valmis]-näppäintä.

Huomautus

  • Jos tulee näkyviin viesti ”Puhdista kuvan tiheysanturi käyttäjän toimesta käyttöoppaan ohjeiden mukaisesti.” puhdistuksen suorittamisen jälkeen, puhdista kuvan tiheysanturi uudelleen.
  • Jos kuvan tiheysanturin puhdistusta pyytävä viesti tulee näkyviin usean puhdistuksen jälkeen, ota yhteys jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen.

OHISYÖTTÖTASON RULLAN PUHDISTAMINEN

Jos paperitukoksia sattuu usein, kun kirjekuoria tai painavaa paperia syötetään ohisyöttötasolle, pyyhi syöttörullan pinta vedellä tai neutraalilla pesuaineella kostutetulla puhtaalla liinalla.

PAPERINSYÖTTÖRULLAN PUHDISTAMINEN

Jos skannatussa alkuperäisessä näkyy viivoja tai muuta likaa käytettäessä automaattista asiakirjan syöttölaitetta, pyyhi telan pinta puhtaalla ja pehmeällä veteen kostutetulla liinalla.
BP-C533WR

BP-C533WD/BP-C542WD

TASON 1 SYÖTTÖTELAN PUHDISTUS

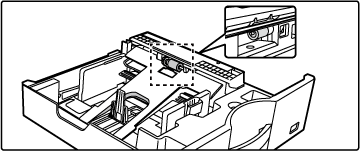

Jos tasolla 1 oleva paperi tukkeutuu usein, paina alas painelevyn keskikohtaa, kunnes se lukkiutuu, ja pyyhi syöttötelan pinta puhtaalla ja pehmeällä veteen kostutetulla liinalla.

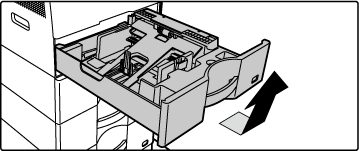

Vedä paperitaso 1 ulos.

Pidä tasosta kiinni molemmilla käsillä ja vedä hitaasti ulos ja ylös loivassa kulmassa.
Syöttötelaa ei voi poistaa ellei tasoa 1 ole poistettu.

Puhdista syöttötela.
