MAGASINS 1 à 4

Un maximum de 500 feuilles de papier au format A6 à A4 (5-1/2 po x 8-1/2 po à 8-1/2 po x 11 po) peut être chargé dans le magasin 1. (150 feuilles avec du papier A6)
Un maximum de 600 feuilles de papier au format A5 à A4 (5-1/2 po x 8-1/2 po à 8-1/2 po x 14 po) peut être chargé dans les magasins 2 à 4.

Si vous avez chargé du papier d'un type ou d'un format différent du papier précédemment chargé, vérifiez les réglages dans "Réglages (administrateur)". Tout réglage incorrect affectera la fonction de sélection automatique du papier. Cela peut provoquer une erreur d'impression, l'impression sur un papier dont le type/format est incorrect ou une mauvaise alimentation du papier.

Attention

Ne placez pas d'objets lourds sur le magasin et n'appuyez pas non plus dessus.

Tirez sur le magasin pour l'ouvrir.

Tirez doucement sur le magasin pour le sortir jusqu'à ce qu'il s'arrête.
Pour charger le papier, allez à l'étape 3. Pour charger un format différent de papier, passez à l'étape suivante.
Magasin 1

Magasin 2 - 4

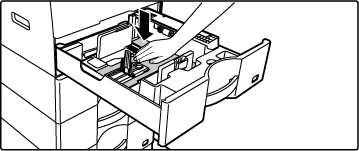

Lorsque vous utilisez le magasin 1, poussez le centre de la plaque de pression vers le bas jusqu'à ce qu'elle s'enclenche.

Déplacez les guides papier A et B dans le magasin jusqu'à la position maximale.

Vous pouvez faire glisser les guides papier A et B. Exercez une pression sur le levier de la plaque de séparation.

Aérez le papier.

Aérez bien le papier avant de le charger. Si vous n'aérez pas le papier, plusieurs feuilles peuvent être alimentées à la fois, pouvant entraîner un bourrage papier.

Insérez le papier dans le magasin.

Chargez le papier côté impression vers le haut. La pile ne doit pas dépasser la ligne repère (magasin 1 : 500 feuilles maximum (ou 150 feuilles maximum de papier A6), magasins 2 à 4 : 600 feuilles maximum).
Ne chargez pas le papier comme indiqué ci-dessous.

En cas de mauvaise alimentation du papier, retournez le papier et/ou changez-le de sens, et rechargez-le.
Si le papier est recourbé, aplanissez-le avant de le charger.
Ajustez la plaque séparatrice pour qu'il n'y ait pas d'espace entre elle et le papier.
N'ajoutez pas de papier.

Ajustez les guides papier A et B avec le papier.

Ajustez sur le format de papier de sorte que le papier ne soit pas trop lâche ni trop tendu.

Lors du chargement de papier au format A4 dans le magasin 1, ou de papier au format 8-1/2 po x 14 po dans les magasins 2 à 4, retirez la plaque séparatrice A. Déplacez la plaque séparatrice A tout contre l'ouverture d'alimentation papier (côté droit), et soulevez-la. Rangez la plaque séparatrice A retirée dans la position indiquée sur l'illustration.

Vérifiez si le support dans la cassette est placé sur A4 (8-1/2" x 14" dans les magasins 2 à 4).

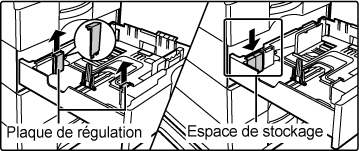

Lorsque vous réglez le format papier 8-1/2" x 11" dans les magasins 2 à 4, retirez les 2 plaques de régulation avec du vert à l'avant et à l'arrière du magasin avant de régler le format papier. Les plaques sont rangées dans l'espace de stockage intérieur à l'arrière du magasin.

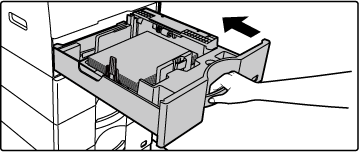

Poussez doucement le magasin dans la machine.

Poussez fermement et entièrement le magasin dans la machine lentement.
Si le magasin est inséré de force, le papier risque d'être alimenté de travers.

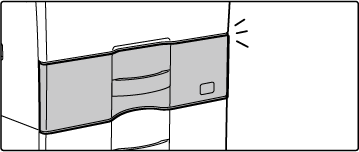

Fermez complètement le magasin.

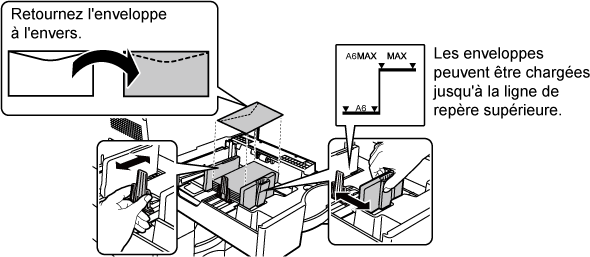

CHARGEMENT D'UNE ENVELOPPE DANS LE MAGASIN 1

Chargez le papier côté copie et impression vers le haut. Le schéma montre un exemple d'impression sur le côté avant.
Le nombre maximal de feuilles (50) ne peut pas dépasser le repère.
Les enveloppes avec un rabat triangulaire ne peuvent pas être utilisées dans le magasin 1.

Attention

Pendant le chargement des enveloppes, le levier de décharge de la pression de fusion doit être actionné. Veillez à actionner le levier de décharge de la pression de fusion selon les instructions fournies dans " Levier de décharge de la pression de fusion".

Précaution lors du placement des enveloppes

Élimination des ondulations

Aplatissement des enveloppes, pas d'air à l'intérieur

Les quatre côtés pliés sont bien plats (pour les enveloppes avec un rabat, trois côtés)

Aligner sur une surface plane

Avant d'imprimer des enveloppes dans le magasin 1, effectuez une impression d'essai pour vérifier les résultats.
Si l'enveloppe n'est pas bien pliée, si elle est déformée ou tordue, cela peut provoquer des bourrages papier.
